Обрабатывающий центр с ЧПУ SIEMENS 808D 920x400 3-AXIS

PIONOWE CENTRUM OBRÓBCZE CNC (3 OSIE)

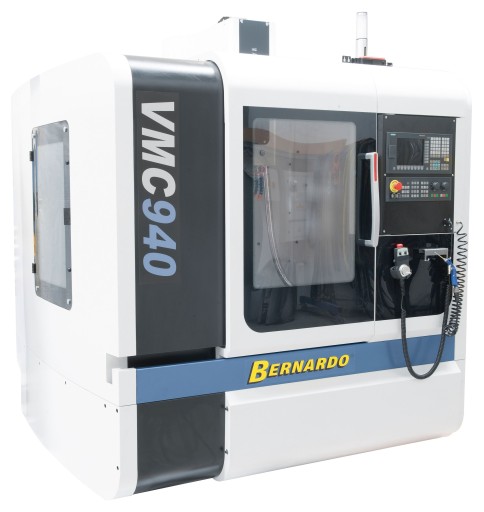

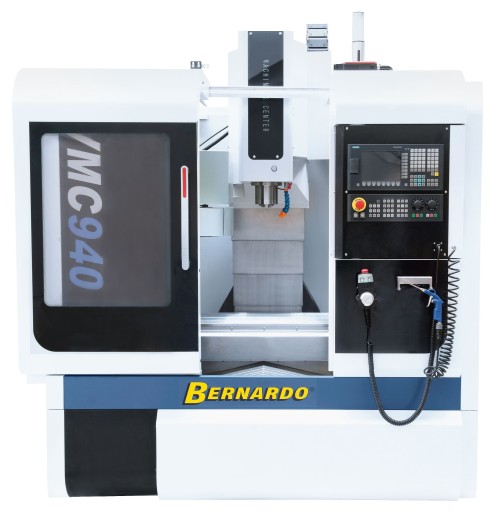

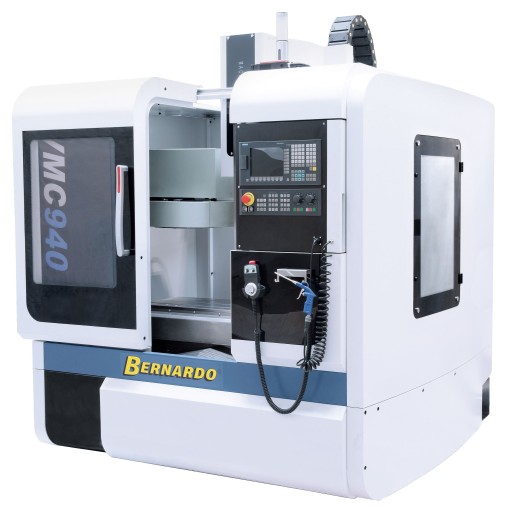

model: VMC 940 SIEMENS 808D nr. 02-1345 XL

marka: BERNARDO, AUSTRIA

Centrum obróbcze CNC do metalu VMC 940 jest wyposażone w zaawansowany układ sterowania Siemens Sinumerik 808D Advanced lub 828D oraz 16-miejscowy zmieniacz narzędzi. Dzięki kompaktowej budowie, stole o wymiarach 920 x 400 mm i dużym przesuwom, jest to model idealny i z powodzeniem stosowany do obróbki małych i średnich serii w produkcji, ale również do produkcji pojedynczych części przy budowie form i maszyn, jak również w sektorze szkoleniowym.

• Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu
• Pełne poszycie z jednymi drzwiami przesuwnymi i 2 drzwiami bocznymi ułatwiającymi dostęp
• Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
• Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania

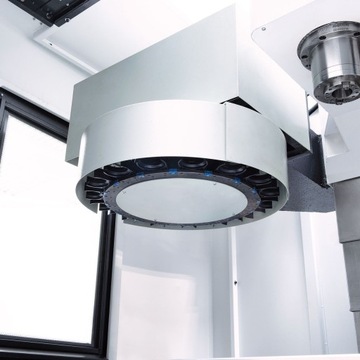

• Automatyczna 16-miejscowa zmieniarka narzędzi o budowie karuzelowej
• Precyzyjne śruby kulowe we wszystkich 3 osiach zamocowane bez luzów
• Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych
• Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

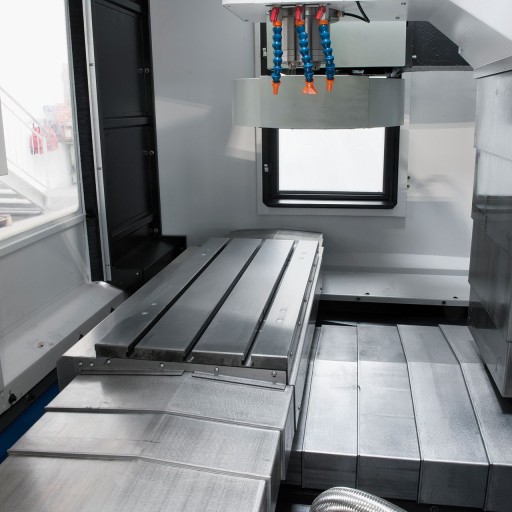

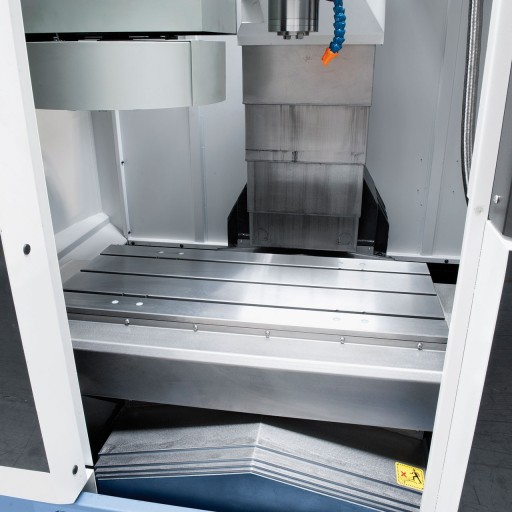

• Masywny duży stół krzyżowy, precyzyjnie wykończony

SPECYFIKACJA:

• Stół
• Powierzchnia 920x400 mm
• Rowki T-owe ilość/szerokość/odstęp 3 szt /14mm /120 mm H8
• Max. obciążenie 400 kg
• Przestrzeń
• Przesuw osi X/ Y/ Z 700 / 400 / 500 mm
• Odległość wrzeciona od stołu 90-590 mm
• Odległość wrzeciona od kolumny 440 mm
• Posuw
• Prędkość posuwu przyspieszonego x/y/z 30 / 30 / 24 m/min
• Prędkość posuwu 2,5 ~ 6000 mm/min

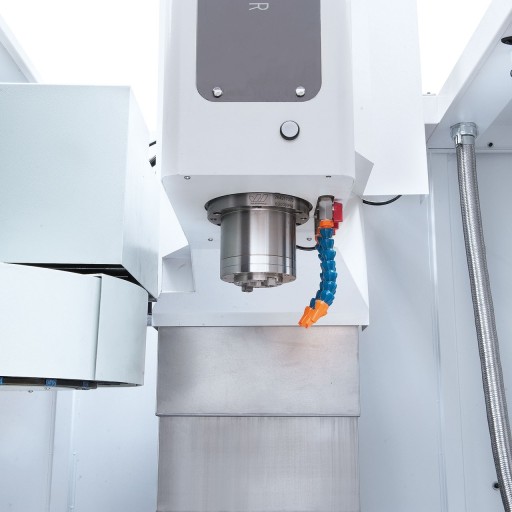

• Wrzeciono
• Wrzeciono BT40
• Prędkość oborotwa wrzeciona 40~ 6000 obr/min (do 8000)
• Moc silnika 5.5 kW
• Magazyn narzędzi
• Ilość narzędzi 16 szt
• Max. waga narzędzia 8 kg
• Max. rozmiar narzędzia średnica 150 / długość 350 mm
• Czas wymiany narzędzia ok7 s.
• Dokładność pozycji
• Dokładność pozycjonowania ±0.005/mm
• Dokładność powtarzalności pozycjonowania ±0.003 mm
• Wymiary  2050 x 2300 x 2600 mm
• Waga  3300 kg

ZAKRES DOSTAWY:

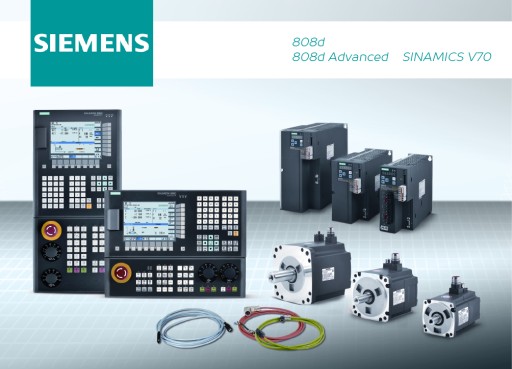

• Układ sterowania Siemens Sinumerik 808d Advanced
• Elektroniczne koło ręczne z wyłącznikiem awaryjnym
• Serwonapędy Siemens we wszystkich 3 osiach
• 16-miejscowa zmieniarka narzędzi
• Spiralny przenośnik wiórów
• Precyzyjne prowadnice liniowe we wszystkich osiach
• Funkcja automatycznego przedmuchiwania wrzeciona
• Automatyczna orientacja wrzeciona
• Pełne poszycie z 1 przednimi drzwiam przesuwnymi
• Bezpieczne szkło ze znakiem CE
• Ryglowanie bezpieczeństwa
• Diodowa lampka robocza
• Automatyczne centralne smarowanie
• Ręczny pistolet na sprężone powietrze
• Osłona teleskopowa w osi X, Y i Z
• Układ chłodzenia
• ~

Wyposazenie opcjonalne:

• Sonda stykowa TS27R fi rmy Renishaw do pomiarów narzędzi
• Sonda stykowa OMP 60 fi rmy Renishaw z optyczną transmisją sygnału
• Przygotowanie do montażu 4. osi
• Stół okrągły CNC do 4. osi (Ø 200 mm)
• Dedykowane wyposazenie dodatkowe na zadanie:
• Różne uchwyty narzędzi MAS-BT40
• Imadła hydrauliczne o różnych wielkościach
• Stół okrągły obrotowy TSK
• Uniwersalny koncentrat czynnika chłodniczego RK 12, 5 l
