ŁAPA DOCISKOWA PROSTA RLF - M20 - 160MM DOCISK

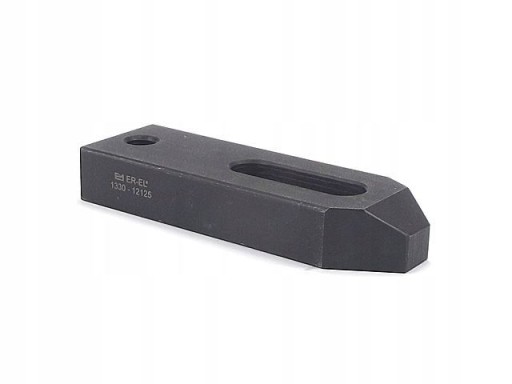

Łapa dociskowa prosta RLF - M20 - 160MM

Producent:

Wartości i zastosowanie:

• Łapa dociskowa prosta RLF wykonana wg DIN 6314
• Materiał: 1.1191, twardość: 32-35 HRC
• Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski
• Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe
• Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową
• Uwaga: śruby teowe, podkładki i nakrętki należy zamówić osobno

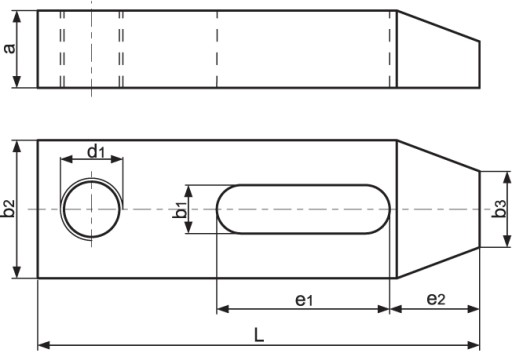

Dane techniczne:

• d1: M20
• a: 30 mm
• b2: 60 mm
• b3: 22 mm
• e1: 60 mm
• e2: 30 mm
• b1: 22,5 mm
• Śruba teowa: M20 - M22
• L: 160 mm
