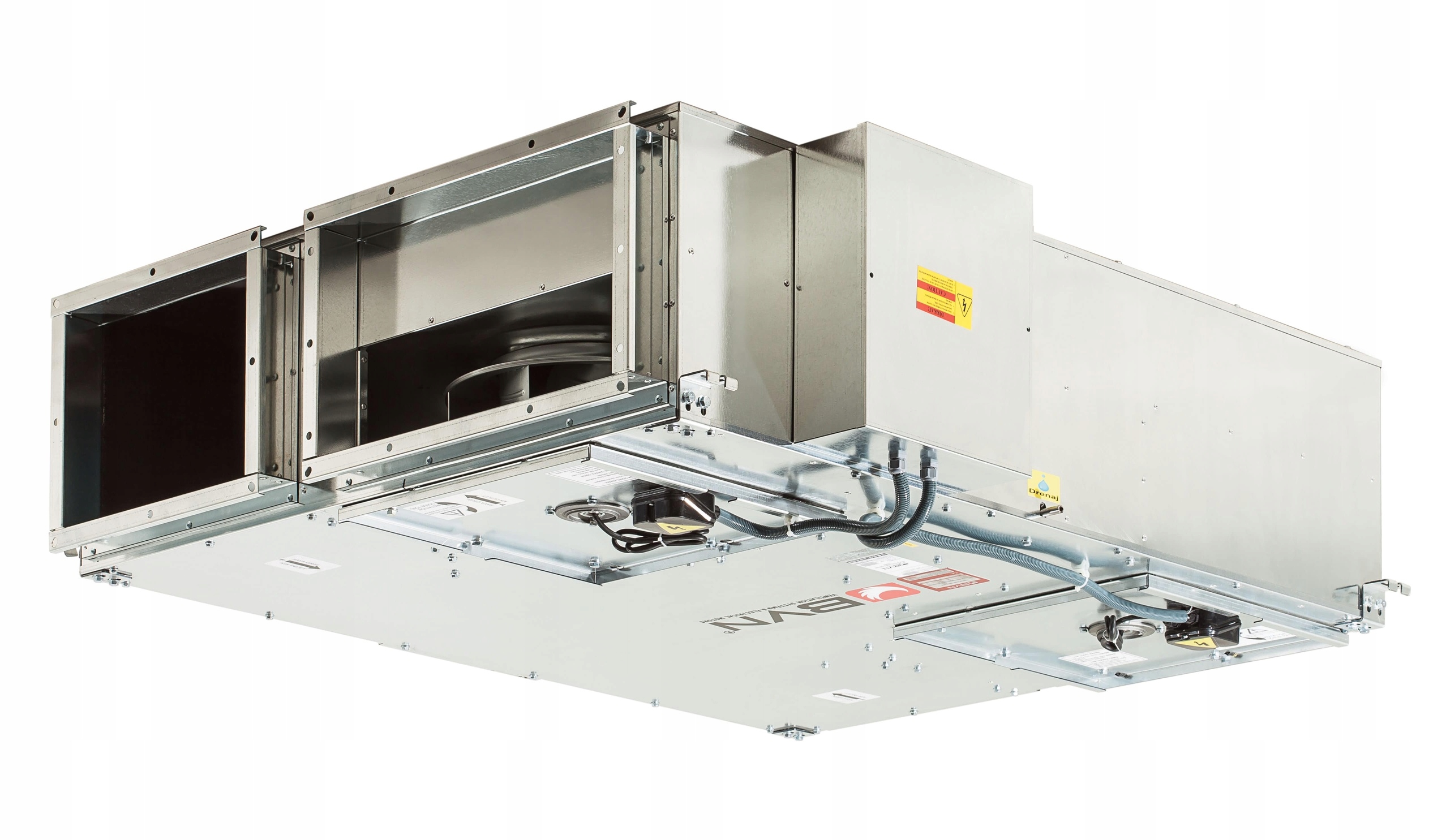

Centrala wentylacyjna BVN + sterownik

model: BGK 100

Podstawowe informacje:

• Wydajność nominalna: 1000 [m3/h] przy 200 [Pa]
• Moc wentylatorów: 120[W] x 2
• Napięcie zasilania: 230 [V] / 50 [Hz]
• Maksymalny pobór prądu: 1,2 [A]
• Ciśnienie akustyczne: 45 [db(A)]
• Obroty silnika: 1400 [obr./min.]
• Waga: 80 [kg]

Montaż w wariancie lewym lub prawym.

Centrale wentylacyjne BGK służą do wymiany powietrza zużytego na powietrze świeże przy zachowaniu częściowego odzysku energii cieplnej z powietrza usuwanego.

Rekuperator przeznaczony jest do montażu w pozycji poziomej i najczęściej podwieszany jest w przestrzeniach podstropowych.

Urządzenia posiadają wysokociśnieniowe wentylatory odśrodkowe z wirnikiem bezpośrednio sprzężonym z silnikiem prądu zmiennego AC.

KONSTRUKCJA

Centrale BGK są wyposażone w wydajny krzyżowy moduł odzysku ciepła. Pod wymiennikiem znajduje się taca ociekowa. Króciec odpływu skroplin znajduję się w dolnej części urządzenia. Obudowa jest wykonana z blachy ocynkowanej izolowanej pianką polietylenową.

Prosta i solidnie wykonana konstrukcja ułatwia konserwację i serwis urządzenia. Dostęp do wentylatorów znajduje się od spodu. Pokrywa filtrów oraz skrzynka elektryczna są umieszczone po przeciwległych bokach centrali.

Konstrukcja centrali pozwala na montaż w wariancie lewym lub prawym.

1. Obudowa centrali wykonana ze stali zabezpieczona przed korozją powłoką ocynku. Urządzenie jest izolowane akustycznie i termiczne matą polietylenową o grubości 10mm.

2. Wbudowana kompletna automatyka daje możliwość rozbudowy o dodatkowe akcesoria. W standardzie prosty i intuicyjny dotykowy panel sterowania.

3. Trwały krzyżowy moduł odzysku ciepła wykonany ze stopu aluminium zapewnia dobrą wydajność i sprawność oraz małe opory powietrza.

4. Wentylatory prądu zmiennego AC z 6-cio stopniową regulacją wydajności. Niezależne sterowanie nawiewem i wywiewem.

5. Filtry klasy G4 zabezpieczają wymiennik i oczyszczają powietrze nawiewane do pomieszczeń.

Urządzenia standardowo nie są wyposażone w nagrzewnice elektryczne.

WYMIARY

AUTOMATYKA I STEROWANIE

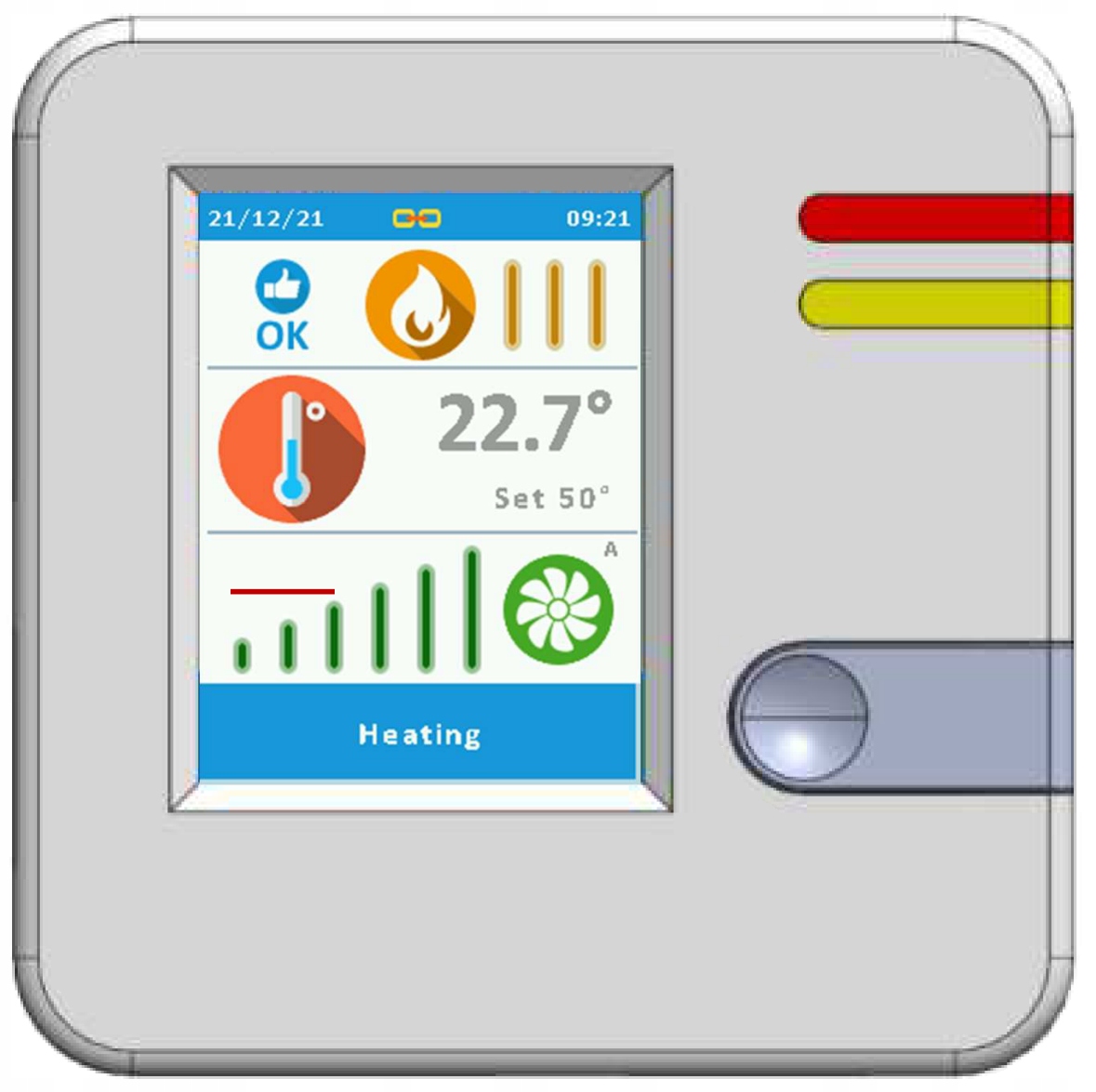

Wbudowana automatyka oraz prosty w obsłudze kolorowy dotykowy panel naścienny umożliwiają:

• niezależną 6-stopniową regulację wydajności każdego z wentylatorów w trybie ręcznym lub automatycznym
• utrzymywanie zadanej temperatury w pomieszczeniu
• 3-stopniowe sterowanie nagrzewnicą elektryczną wtórną
• sterowanie wodną nagrzewnicą wtórną
• sterowanie chłodnicą freonową
• odczyt stanu i parametrów pracy centrali tj. trybu pracy, prędkości wentylatorów, temperatury w pomieszczeniu, alarmów
• możliwość zarządzania przez systemy BMS

WYMIARY

WYMIARY [mm]

• A -  1100
• B -   900
• C -   315
• D -   220
• E -   200
• F -   455

ZALETY

• uniwersalność montażu
• niskie koszty eksploatacji
• wysoka wydajność i cicha praca
• bezawaryjność i trwałość
• brak skomplikowanych podzespołów
• łatwa i szybka wymiana filtrów
• wygodna konserwacja
• solidna i prosta konstrukcja
• małe gabaryty i waga

ZASTOSOWANIE

Uniwersalna konstrukcja możliwa montaż w pozycji lewej lub prawej bez dokonywania zmian w urządzeniu.

Centrale BGK jako urządzenia uniwersalne są powszechnie stosowane w hotelach, centrach handlowych, siłowniach, szkołach, wszelkiego rodzaju budynkach użyteczności publicznej.
