Угловая вилка CABELCON для самостоятельной установки IEC RG-6/Triset

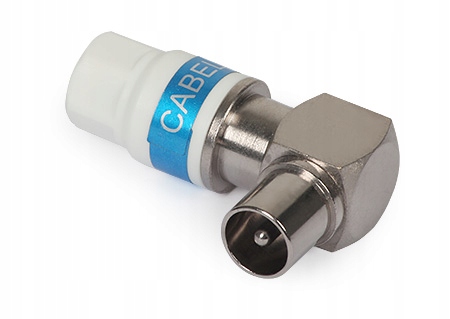

Wtyk kątowy IEC Cabelcon na przewód RG-6/Triset-113 'Self-Install'

Wtyk kątowy duńskiej firmy Cabelcon dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie. Co ważne, do montażu wtyku, nie jest wymagane żadne narzędzie - proces zaciskania na przewodzie zachodzi tutaj samoczynnie.

Wtyk kątowy IEC Cabelcon na przewód RG-6/Triset-113 'Self-Install' pasuje na przewody oferowane na naszych aukcjach:

• TRISET-113
• TRISET-113 PE
• TRSET PROFI
• DIPOLNET RG-6 CU
• DIPOLNET RG-6 CU PE
• DIPOLNET Tri-Shield

Montaż wtyku odbywa się poprzez przygotowanie przewodu, nasunięcie plastikowej nasadki, założenie wtyku na przewód tak, aby końcowa tuleja znalazła się pod zewnętrznym płaszczem kabla oraz nakręcenie nasadki na gwintowany wtyk. Cała operacja zajmuje nie więcej, niż kilkanaście sekund.

Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny, przy czym możliwe jest jego rozkręcenie i ponowny montaż. Opcja ta przydaje się na przykład w sytuacji, gdy przewód antenowy ulec musi skróceniu lub wydłużeniu.

Cechy wyróżniające

• ekranowanie klasy A,
• pasmo przenoszenia do 3GHz,
• brak konieczności stosowania narzędzi,
• możliwość wielokrotnego wykorzystania,
• wysoka jakość,
• stabilność połączenia,
• pasuje na przewody o średnicy dielektryka 4.9-5.1mm.

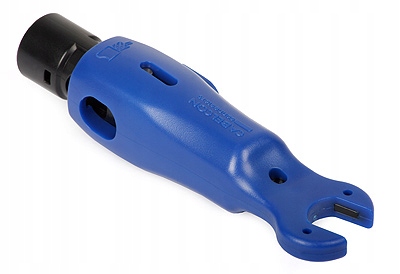

Do szybkiego przygotowania przewodu posłużyć może Ściągacz izolacji TRISET-113/RG6/RG-59 + KLUCZ dostępny na naszych aukcjach

Instrukcja montażu wtyku kątowego IEC Cabelcon

Dane techniczne:

• Typ: IEC
• Pasmo przenoszenia [MHz]: < 3000
• Impedancja [Ω]: 75
• Ekranowanie dla częst. 30-1000 MHz [dB]: 115
• Impedancja przejściowa 5-30MHz [mΩ/m]: 5.0
• Tłumienie odbić dla 0.3-1750MHz [dB]: 20
• Tłumienie odbić dla 1750-3000MHz [dB]: 19
• IMD3 (@2x100mW) [dBc]: -135
• IMD (IP3) [dBm]: +87
• Wytrzymałość na rozciąganie (całość) [N]: 147
