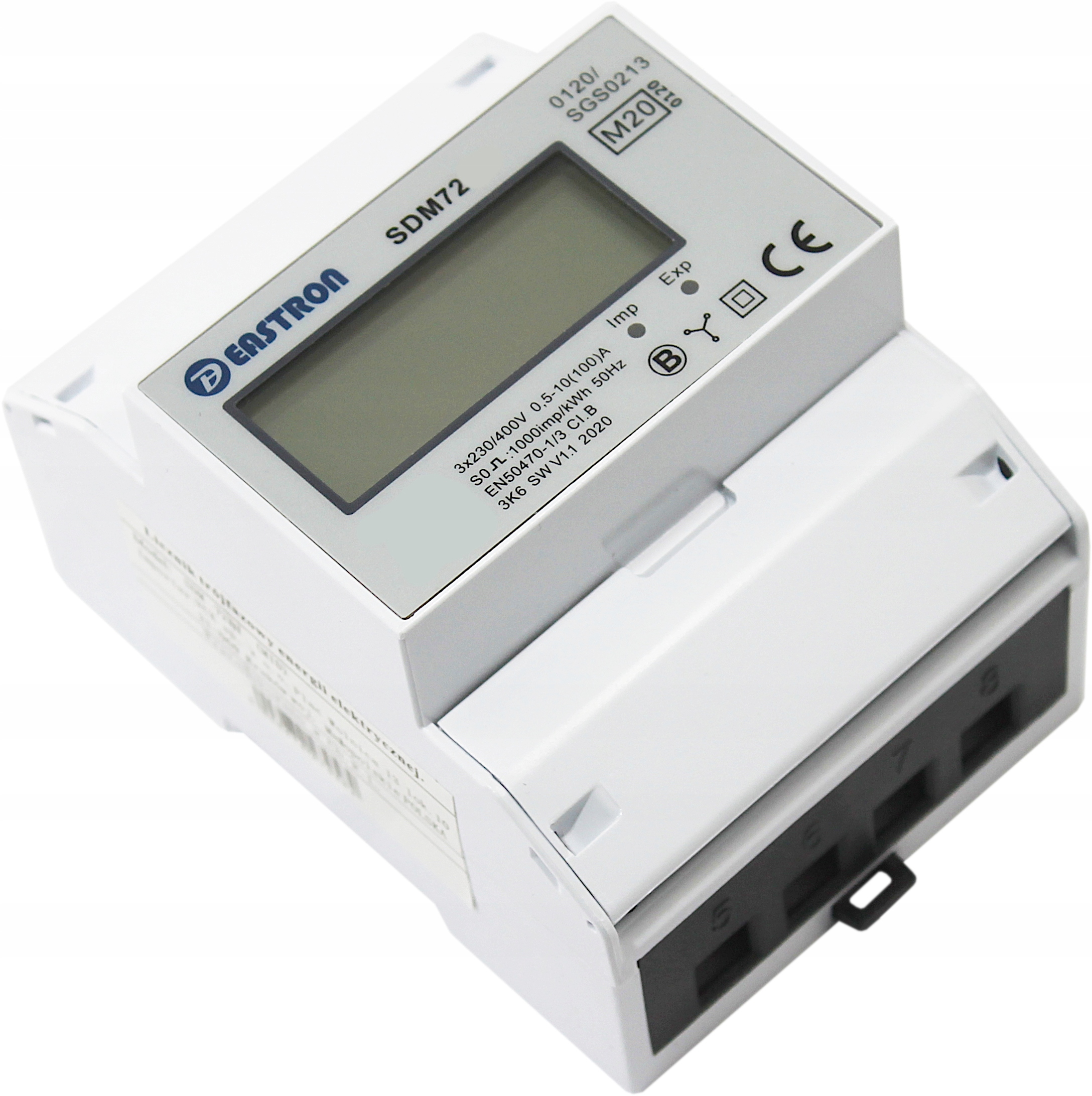

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ 4P MID LCD

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ MID 100A

SDM72D 4-POL

DANE TECHNICZNE:

• Dokładność: klasa 1
• Standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3
• Temperatura pracy: -20°C/+ 55°C
• Temperatura magazynowania: -40°C / + 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania: ≤95%
• Czas uruchomienia: 10 sekund
• Ochrona przed wnikaniem wody i pyłu: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II

Model SDM72 D – mierzy i wskazuje pobór energii czynnej (kWh).

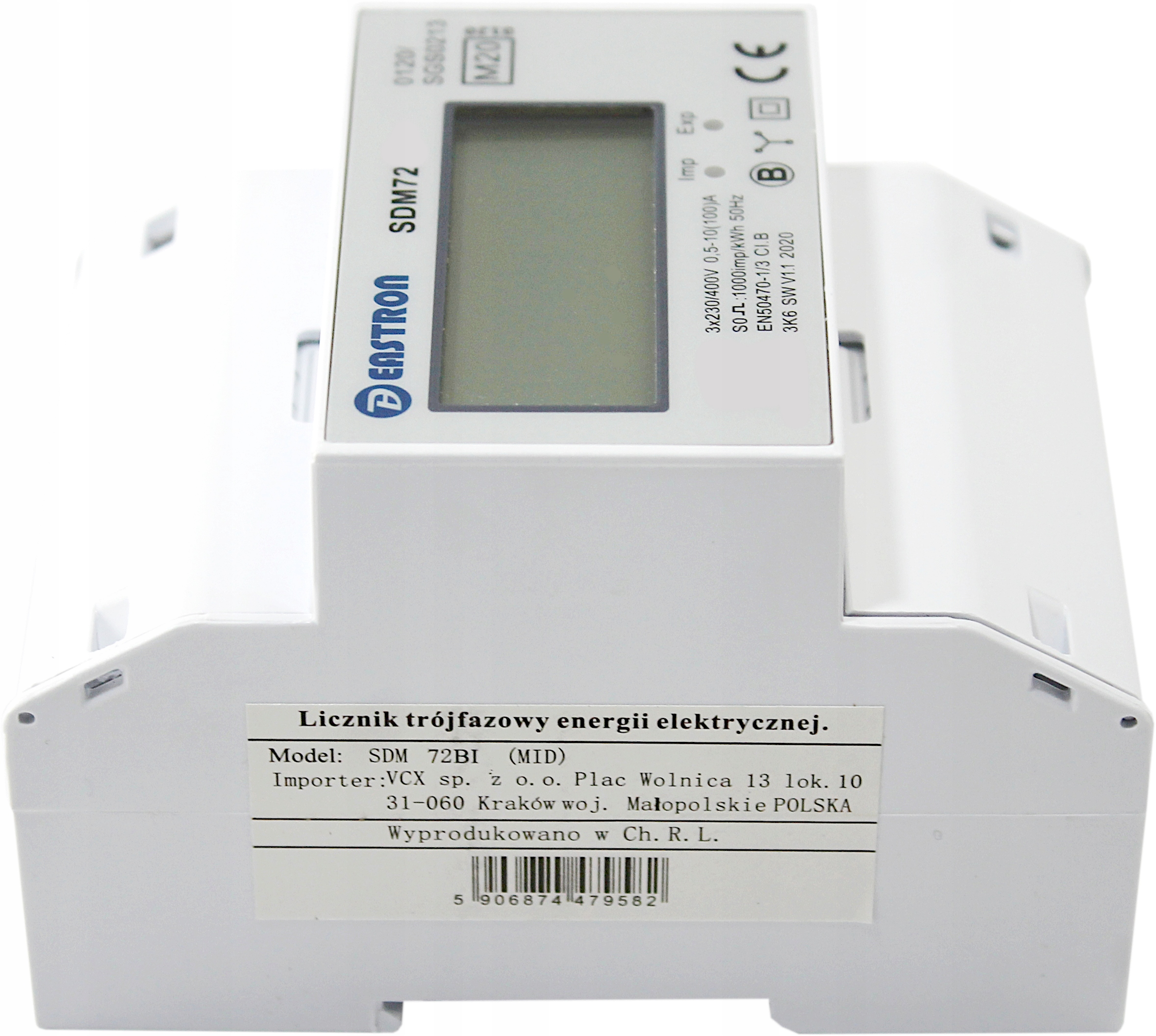

Trójfazowy licznik energii elektrycznej SDM72BI (MID) – parametry techniczne

• Napięcie znamionowe 230/400V AC (3~)
• Napięcie pracy 80%-120% Un
• Odporność na napięcie AC 4kV-1m
• Odporność na napięcie udarowe 6kV-1,2/50µS
• Prąd bazowy (ld) 10A
• Maksymalny prąd znamionowy 100A
• Prąd rozruchowy 0,4% lb
• Odporność na przeciążenia 30 Imax – 0,01s
• Częstotliwość pracy 50 Hz +/- 10%
• Pobór mocy ≤2W/10VA/Faza
• Wyświetlacz 1000imp/kWh

Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

Licznik są zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

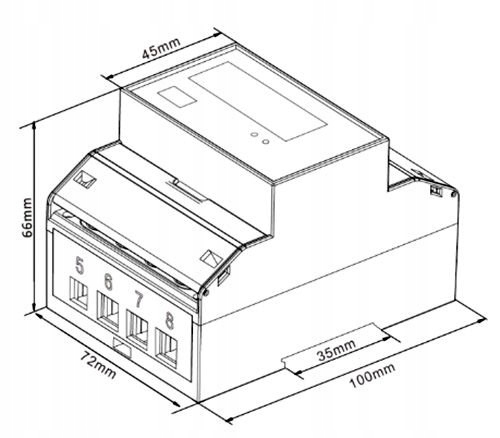

WYMIARY LICZNIKA:

Wysokość - 66mm

Długość - 100mm

Szerokość - 72mm

Montaż na standardową szynę montażową TH 35mm

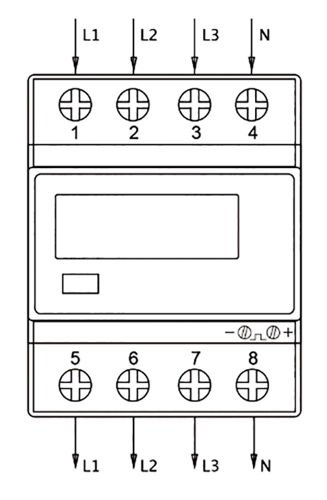

Schemat podłączenia:

- Zacisk 1/5 - L1 IN/OUT

- Zacisk 2/6 - L2 IN/OUT

- Zacisk 3/7 - L3 IN/OUT

- Zacisk 4/8 - neutralny
