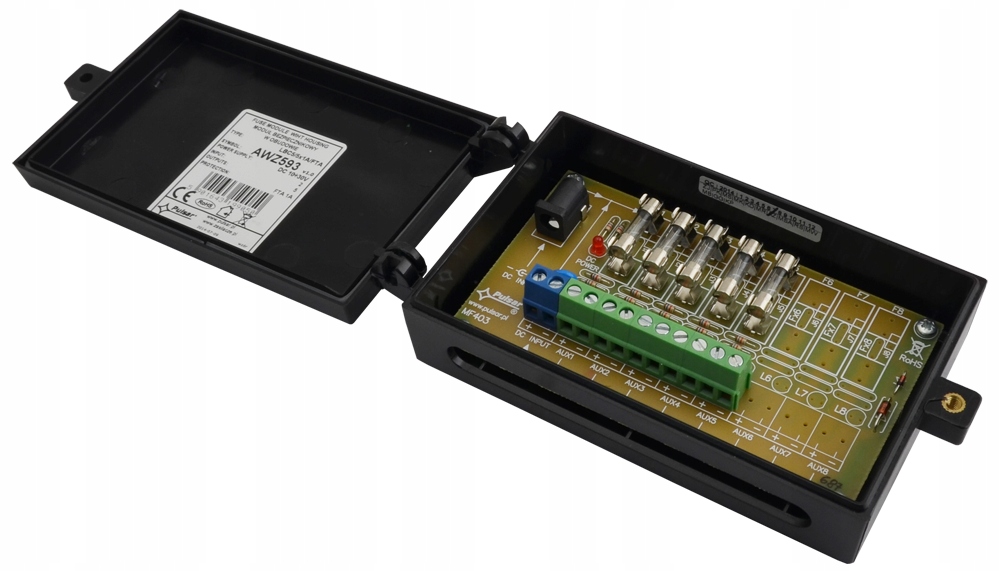

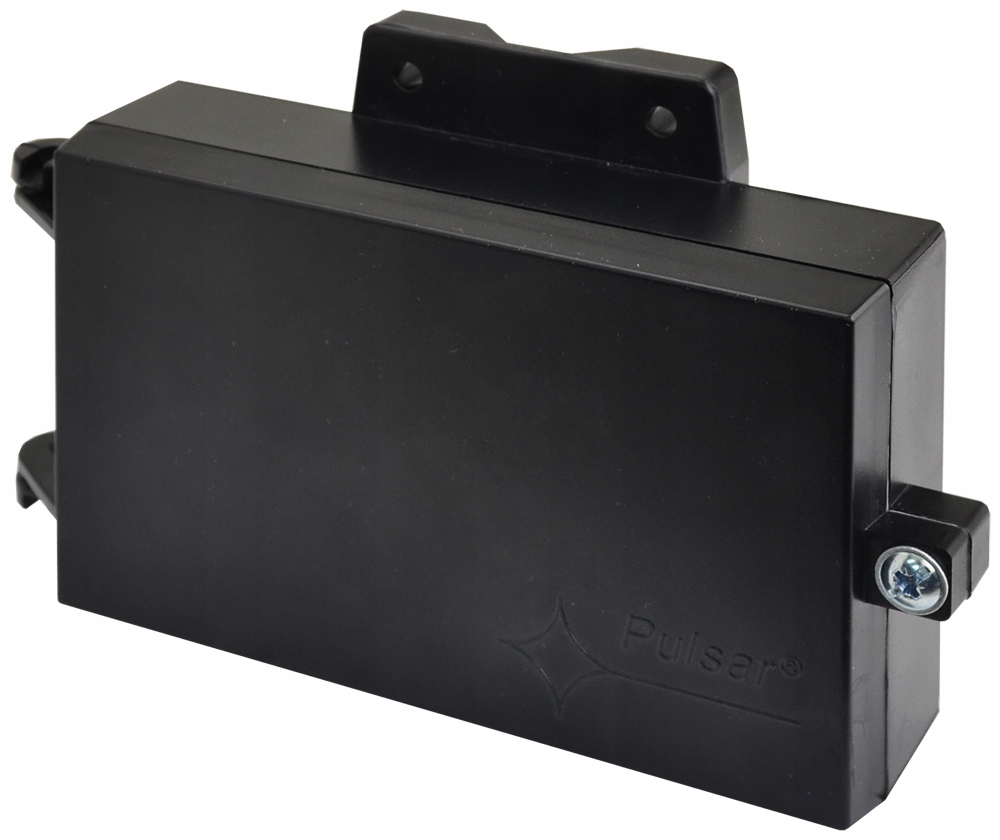

Moduł bezpiecznikowy w obudowie AWZ593 Pulsar

Kod towaru: AWZ593

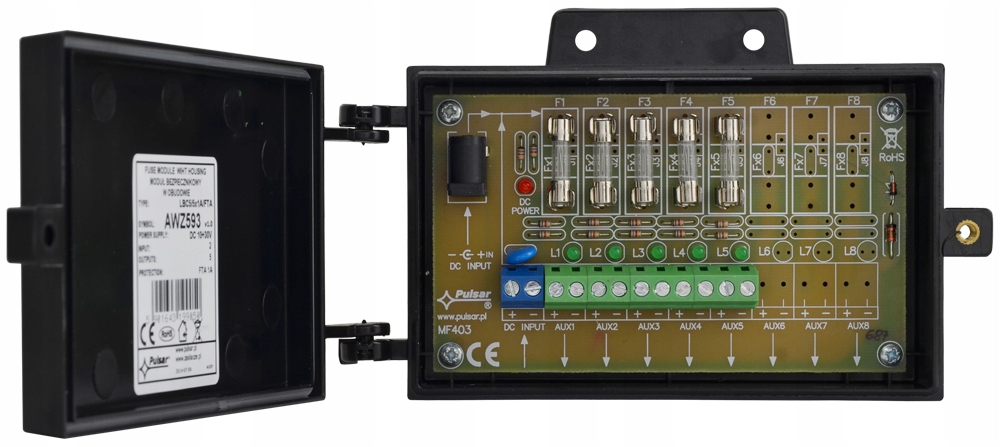

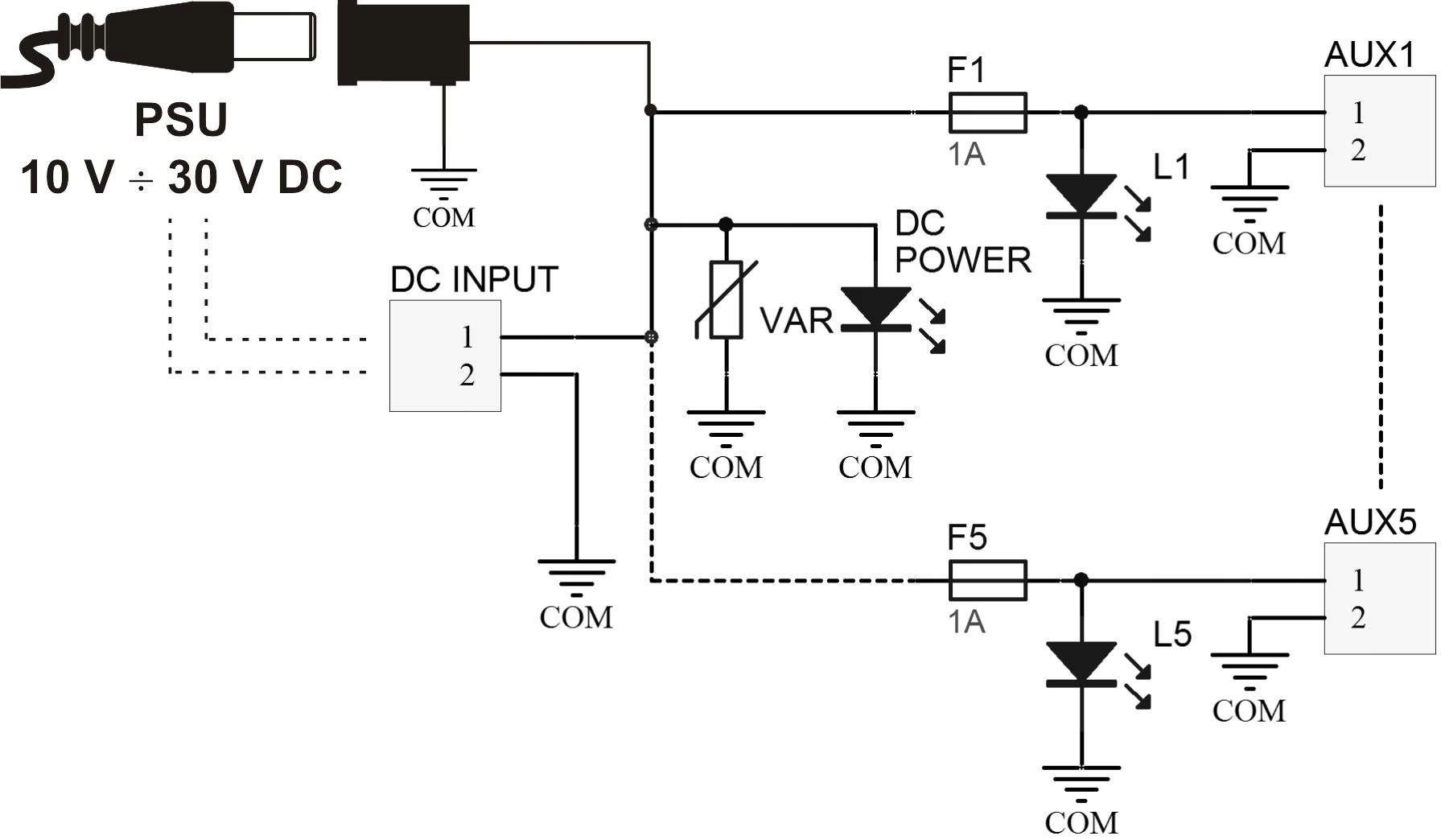

Moduł bezpiecznikowy LBC5 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz pięć niezależnie zabezpieczonych bezpiecznikami topikowymi 1A wyjść zasilania AUX1 ÷ AUX5. Zadziałanie bezpiecznika sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Dane techniczne:

• Napięcie zasilania: 10V ÷ 30V DC
• Pobór prądu: 5 mA ÷ 50 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 2: gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania 5 (zaciski AUX)
• Zabezpieczenia:
• przeciwzwarciowe SCP - 5 x 1A
• przeciążeniowe OLP - 5 x 1A
• przepięciowe - warystor
• Sygnalizacja optyczna:
• Dioda LED czerwona – obecność napięcia zasilania DC

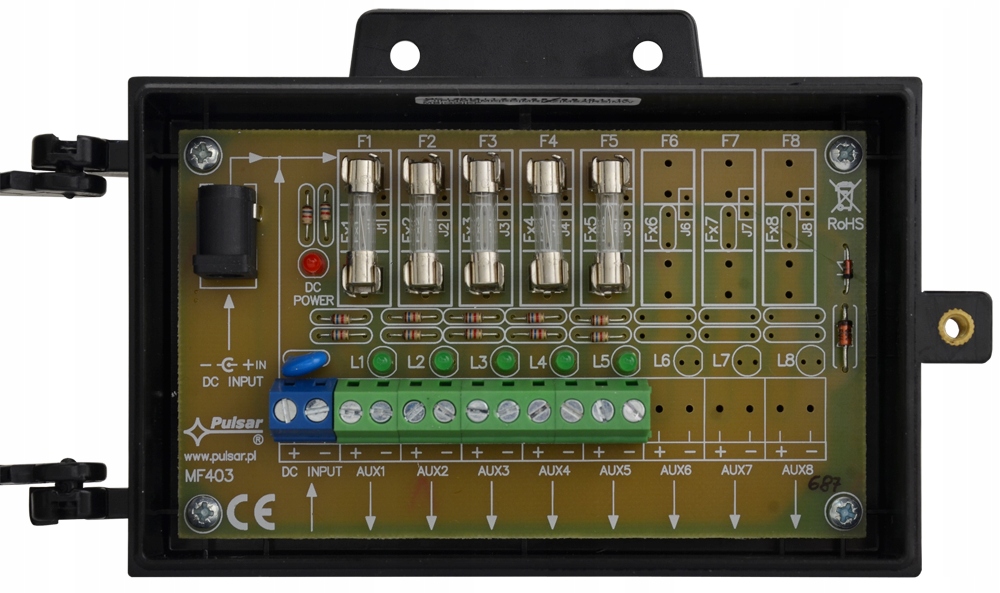

• Diody LED zielone L1 ÷ L5 – stan wyjść AUX1 ÷ AUX5
• Bezpieczniki F1 ÷ F5: 5x F1A
• Warunki pracy: II klasa środowiskowa, -10°C ÷40°C

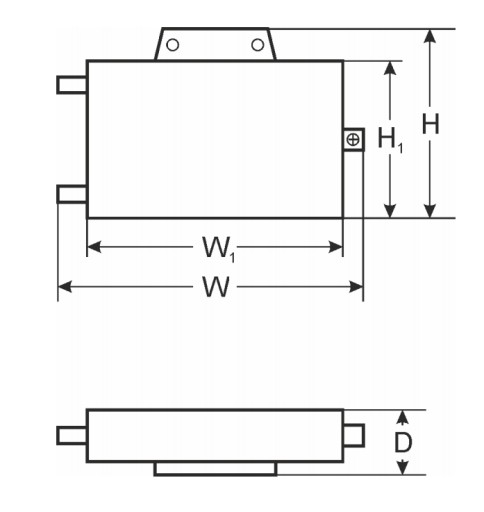

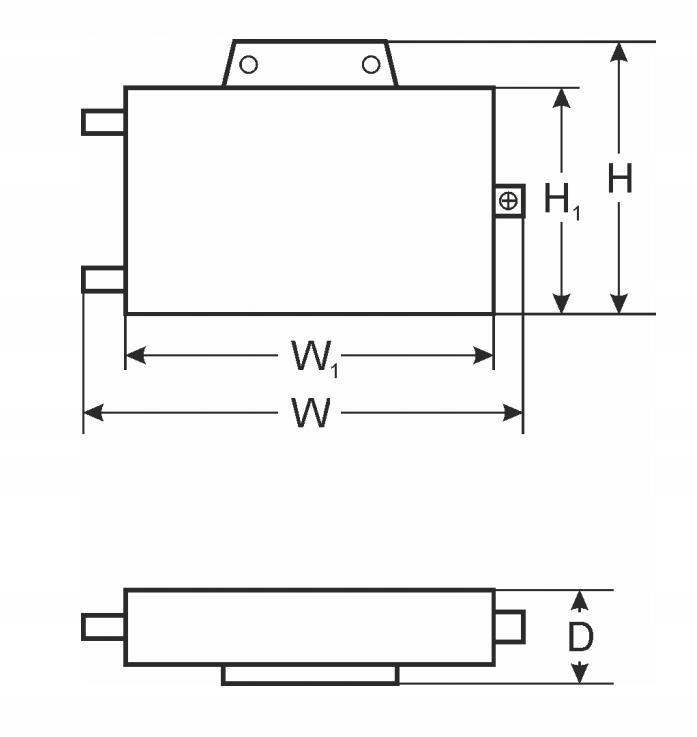

• Wymiary:
• W=150, H=94, D=42 (+/-2mm)
• W1=126, H1=78 (+/-2mm)
• Mocowanie: Wkręty montażowe x2 (otwory Ø4mm)
• Złącza:
• wyjścia zasilania - złącza śrubowe Ф0,51÷2,05 (AWG 24-12)
• wejścia zasilania - gniazdo DC 5,5/2,1; złącze śrubowe Ф0,51÷2,05 (AWG 24-12)
• Waga netto/brutto: 0,16kg / 0,23kg
• Deklaracje, gwarancja: CE, 2 lata
