Полный этап чистки дымохода для металлочерепицы

Komplet stopnia kominiarskiego do blachodachówki o module 400/20

• Długość stopnia: 256 mm
• Szerokość stopnia: 140 mm
• Kolor: Brąz - RAL 8017
• Materiał: ocynkowana ogniowo oraz lakierowana proszkowo

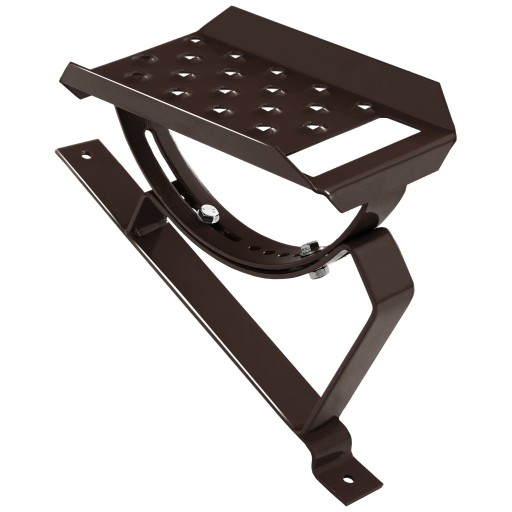

Komplet składa się z elementów widocznych na zdjęciu obok, tj.

• Stopień kominiarski - 1 sztuka
• Wspornik do blachodachówki - 1 sztuka
• Śruby - 2 sztuki

Najważniejsze parametry techniczne:

• Komplet posiada pełną regulację kąta montażu i pasuje do pokryć o nachyleniu od 15° do 45°.
• Ława kominiarska wykonana jest ze stali spełniającej wymagania wytrzymałościowe normy EN 516. Szerokość ławy to 250 mm.
• Wsporniki i kołyski są wykonane z płaskownika 40 mm x 4 mm.
• Najwyższej klasy zabezpieczenie antykorozyjne dzięki połączeniu stali ocynkowanej oraz lakieru proszkowego.

Stosowanie: Ławy oraz stopnie kominiarskie służą do bezpiecznego i wygodnego poruszania się po nachylonej połaci dachowej. Najczęściej stosowane do komunikacji pomiędzy wyłazem dachowym, a urządzeniami wymagającymi konserwacji lub serwisowania na dachu, takimi jak kominy, anteny lub układy solarne. Odpowiednio dobrane elementy systemu pozwalają na poruszanie się wzdłuż nachylenia połaci dachowej (poziomo), oraz w poprzek nachylenia połaci dachowej (pionowo).

Zasada montażu: W zależności od pokrycia dachowego stosuje się odpowiednio dobrane wsporniki, które w połączeniu z kołyskami (zwanymi także mocownikami) pozwalają uzyskać solidną i poziomą bazę do zamocowania ławy lub stopnia kominiarskiego.

Zgodność z normą EN 516: tak

Zabezpieczenie antykorozyjne: ocynk ogniowy oraz lakier proszkowy

Znak CE: tak

Kąt nachylenia dachu a komunikacja dachowa

Stopnie i ławy kominiarskie zapewniają bezpieczne poruszanie się po połaci dachu. Taki system komunikacji dachowej umożliwia dostęp do urządzeń kominowych i antenowych, a także może służyć jako dodatkowa droga ewakuacyjna. Kąt nachylenia ław i stopni można regulować za pomocą odpowiedniego przykręcenia kołyski do wspornika. Kąt można regulować od 15° do 45°. Stopnie stanowią uzupełnienie systemu ław kominiarskich, a ich przeznaczeniem jest tworzenie ciągów komunikacyjnych biegnących wzdłuż spadku połaci dachowej. Stopnie kominiarskie powinny być rozmieszczone naprzemiennie, w ten sposób dają możliwość chodzenia po dachu niczym po schodach. Stosując odstęp pomiędzy poszczególnymi stopniami należy wziąć pod uwagę kąt nachylenia dachu:

• Przy nachyleniu mniejszym niż 30° – stopnie należy montować w co drugim rzędzie dachówek, w odległości 70 cm od siebie.
• Przy nachyleniu większym od 30° – stopnie należy montować w każdym rzędzie dachówek, co 35 – 40 cm.

Maksymalny odstęp między wspornikami to 80 cm. Minimalna ilość wsporników przypadająca na ławę to dwie sztuki.

Uwaga! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

Atesty, deklaracje i normy

Komunikacja dachowa jest produkowana w oparciu o Normę Europejską EN516:2006, która ma status Polskiej Normy PN-EN 516. Norma dotyczy urządzeń do chodzenia po dachu mocowanych na stałe do konstrukcji nośnej dachów pochyłych.

Producent systemu komunikacji dachowej oferowanej przez firmę Folnet deklaruje zgodność z normą poprzez Deklarację Właściwości Użytkowych (DWU). Gwarantuje to zgodność nie tylko z polskimi, ale z europejskimi przepisami oraz zapewnia bezpieczeństwo i trwałość całego systemu komunikacji dachowej.

Dostępne kolory:

• RAL 9005 - czarny
• RAL 7016 - antracytowy
• RAL 7024 - grafitowy
• RAL 8004 - ceglasty
• RAL 8017 - brązowy - ten kupujesz na tej aukcji
• RAL 9006 - srebrny - kolor ocynku
• RAL 3009 - kasztanowy
• RAL 3011 - czerwony
• RAL 6020 - ciemny zielony
• RAL 3004 - wiśniowy

Lakier proszkowy

Stopień oferowany jest w wersji lakierowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka
• działania antykorozyjne
• odporność na uszkodzenia mechaniczne
• odporność termiczna
• wysoka odporność na działania czynników chemicznych
• nieszkodliwość dla środowiska

Uwaga! Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów.

Zabezpieczenia przeciwkorozyjne

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze stopnie posiadają dwie powłoki zabezpieczające przed korozją.

Powłoka cynkowa

Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.

Powłoka z farby proszkowej

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.

W skład kompletu wchodzi

1. Antypoślizgowy stopień kominiarski - 1 sztuka
2. Wspornik do blachodachówki - 1 sztuk
3. Śruba z podkładką i nakrętka - 2 sztuki

Dopasowanie wsporników typu BD do modeli blachodachówek

Wspornik BD 330/30:

• Ruukki Finnera

Wspornik BD 350/20:

• Aga
• Arcerol Mittal - Halny
• Balex Spektrum
• Blach-Pol Eska
• BlachdomPlus Bona
• BlachdomPlus Imperia Plus
• BlachdomPlus Korona Plus
• BlachdomPlus Perła
• Blachodach Bingo
• Blachodach Bravo
• Blachodach Sonata
• Blachodach Swing
• Blachodach Twist
• Blachotrapez Diament Eco Plus
• Blachotrapez Diament Plus
• Blachotrapez Diament Plus
• Blachotrapez Kingas 15
• Blachotrapez Kingas Eco Plus
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Alfa Premium
• Blachprofil 2 Alfa Standard
• Blachprofil 2 Beta
• Blachprofil 2 Omega
• BlachStal German
• BlachStal King
• BlokBlach Aqua
• BlokBlach Natura
• Bratex Platino
• Bratex Vilano
• Budmat Aria
• Budmat Sara
• Budmat Zefir
• Budmax-Metal Magnat
• Dispol Stella
• Finco-Stal Akcent
• Finco-Stal Akord
• Finco-Stal Arad Optima
• Finco-Stal Arad Optima/Piano Classic
• Finco-Stal Arad Premium
• Finco-Stal Arad Premium/Piano Premium
• Finco-Stal Takt
• Finco-Stal Tango
• Florian Centrum Europa
• Florian Centrum Florina
• Florian Centrum Kinga
• Florian Centrum Klara
• Glinmet Afrodyta
• Glinmet Dona
• Glinmet Monza
• Kingstile
• Klaudia
• Kroll Kroll Plus
• Kroll Mistral
• Lindab LPA L
• Metalex Fińska
• Metalex Wiktoria
• Metalmix Libra
• Metalmix Proxima
• Metalmix Vega
• Nowax Atena
• Nowax Diana
• Plannja Regent
• Plannja Scandic
• Plannja Smart
• Polonica Astra
• Polonica Elios
• Polonica Luna
• Polonica Polaris
• Pruszyński Kron
• Pruszyński Rubin Plus
• Pruszyński Szafir
• Regamet Gloria
• Regamet Maxima
• Regamet Olimpia
• Regamet Panel
• Rol-bud Kaja (lub 16mm)
• Ruukki Decorrey
• Ruukki Monterrey Plus
• Ruukki Monterrey Plus FEB-forma
• Ruukki Monterrey Premium
• Ruukki Monterrey Standard FEB-forma
• Ruukki Monterrey Standrad
• Stal-Hart Bella
• Stal-Hart Kinga
• Transblach Kiara
• Włastal Bursztyn
• Włastal Perła

Wspornik BD 350/30:

• Blach-Pol Symetria
• Blachotrapez Germania
• Blachotrapez Germania Simetric
• Blachprofil 2 Zet
• BlachProfil 2 Gamma
• BlachStal German
• Glinmet Afrodyta Exclusive
• Glinmet Galla
• Glinmet Monza Exclusive
• Glinmet Temida
• Plannja Flex
• Pruszyński Arad Premium
• Pruszyński Gryf
• Pruszyński Modus Arad
• Pruszyński Optima Arad
• Pruszyński Tur
• Ruukki Adamante Plus
• Ruukki Adamante Premium
• Ruukki Adamante Standard
• Vikor Vika

Wspornik BD 350/35:

• Balex Panorama
• Budmat Venecja

Wspornik BD 400/20:

• Aga
• Arcerol Mittal - Halny
• Blach-Pol Eska
• Blachodach Sonata
• Blachotrapez Diament Eco Plus
• Blachotrapez Kingas
• Blachotrapez Kingas 15
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Omega
• BlachProfil 2 Gamma
• BlachStal German
• Bratex Hera
• Bratex Platino Eco
• Budmat Aria
• Budmat Sara
• Budmat Wenus
• Budmat Zefir
• Budmax-Metal Eco-Max
• Dispol Luna
• Florian Centrum Florina
• Joker
• Kingstile
• Klaudia
• Kroll Kroll Plus
• Kroll Mistral
• Lindab LPA H
• Lindab LPA N
• Metalex Fińska
• Metalmix Libra
• Metalmix Vega
• Nowax Diana
• Plannja Royal
• Plannja Scandic
• Pruszyński Kron
• Pruszyński Rubin Plus
• Pruszyński Szafir
• Rol-bud Kaja (lub 16mm)
• Stal-Hart Bella
• Stal-Hart Kinga
• Transblach Kiara
• Włastal Classic
• Finco-Stal Vega

Wspornik BD 420/20:

• Plannja Regola

Wspornik BD 460/20:

• Finco-Stal Vega
• Włastal Topaz

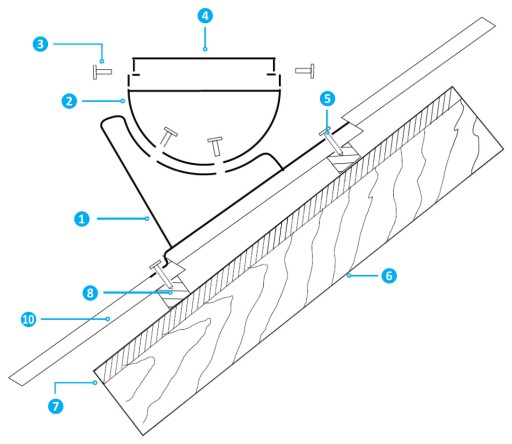

Instrukcja montażu

• 1 - Wspornik do blachodachówki
• 2 - Mocownik (kołyska) ławy kominiarskiej
• 3 - Śruby
• 4 - Stopień kominiarski
• 5 - Wkręty
• 6 - Krokiew
• 7 - Kontrłata
• 8 - Łata
• 10 - Pokrycie dachowe

Kompletna ława kominiarska BD składa się ze wspornika BD (1), kołyski ławy kominiarskiej (2) oraz platformy ławy kominiarskiej (4). Kompletny stopień kominiarski BD składa się ze wspornika BD (1) i stopnia kominiarskiego.

W zależności od rodzaju blachodachówki występują wsporniki o odpowiednim module odpowiadającym modułowi blachodachówki np. BD350/20, itp. Podstawowe zasady montażu są jednakowe dla wszystkich rodzajów wsporników.

• Mocowanie wspornika (1) najlepiej wykonać w linii krokwi do łat śrubami o długości przekraczającej grubość łaty. W innych przypadkach długość wkrętów do drewna należy dostosować do grubości łaty tak aby nie uszkodzić np. membrany dachowej (np. wkręty do drewna z łbem stożkowym ø6 mm x 45 mm).
• W dalszej kolejności do wspornika (1) śrubami M8 x 20 mm przykręcamy kołyskę ławy kominiarskiej (2) lub stopień kominiarski. Kołyskę i stopień należy zamontować w pozycji poziomej ±3%.
• Platformę ławy kominiarskiej przykręcamy do kołyski poprzez boczne otwory w platformie i kołysce. Łączenie wspomnianych elementów należy wykonać przy użyciu śrub M8 x 20 mm. Przykładowy schemat montażowy wspornika stopnia wąskiego lub szerokiego pokazano na rysunku.
