TRAFO-CAD Программа для проектирования трансформаторов

Program TRAFO-cad to profesjonalne narzędzie do projektowania transformatorów dowolnych typów. Przy pomocy tego programu można zaprojektować transformator w oparciu o dowolny rdzeń (toroidalny, zwijany, z kształtek EI, O, M). Można dowolnie ustalać parametry takie jak napięcia wtórne i pierwotne, prądy, indukcję magnetyczną w rdzeniu, gęstość prądu, częstotliwość zasilającą itp. Program dokonuje automatycznego przeliczenia uzwojeń w oparciu o podane parametry.

Uzupełnieniem programu jest katalog wszystkich krajowych transformatorów sieciowych.

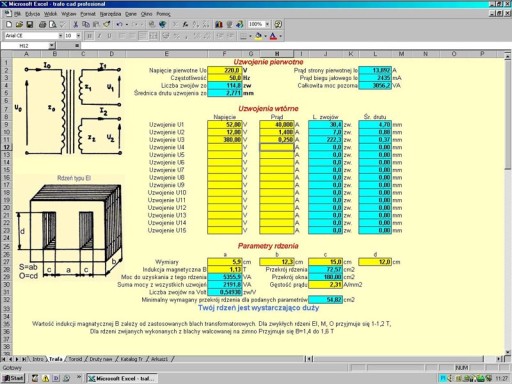

TRAFO-cad PROFesional jest aplikacją pracującą pod kontrolą arkusza kalkulacyjnego Excel 95 i wyższe. Umożliwia projektowanie dowolnych transformatorów (nie tylko sieciowych). Nie ma żadnych ograniczeń jeśli chodzi o wprowadzane parametry. Standardowo ustawione jest napięcie zasilające (220V), częstotliwość napięcia zasilającego (50Hz), indukcja w rdzeniu (1,2T), gęstość prądu (2,5A/mm2) - jednak wartości te można w zależności od potrzeb dowolnie zmieniać. Zaprojektowanie transformatora sprowadza się do wprowadzenia wymaganych napięć i prądów, oraz do wprowadzenia wymiarów rdzenia. W razie potrzeby można zmienić pozostałe parametry jak napięcie strony pierwotnej, indukcja w rdzeniu itp. Program na bieżąco przelicza wszystkie parametry i podaje, czy posiadany rdzeń jest odpowiedni do danego projektu. Jeżeli tak, podaje pozostałe parametry transformatora - ilość zwojów i średnice drutów nawojowych dla każdego z uzwojeń (program umożliwia projektowanie transformatorów o maksymalnej liczbie uzwojeń wtórnych równej 15).

Program wylicza przewidywany prąd biegu jałowego oraz prąd znamionowy (po stronie pierwotnej), ponadto całkowitą moc pozorną transformatora przy założonych parametrach, oraz dla celów informacyjnych maksymalną moc pozorną możliwą do uzyskania z danego rdzenia. Oblicza minimalny wymagany przekrój rdzenia transformatora dla wprowadzonych parametrów.

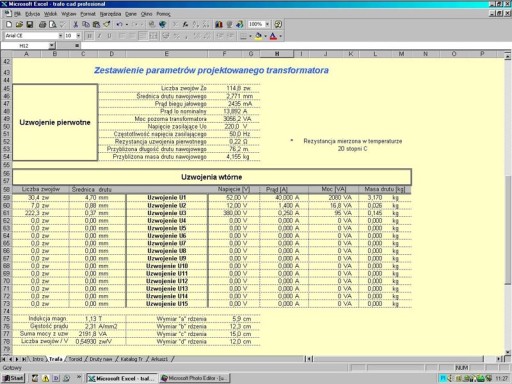

Dodatkowo program oblicza sumę mocy pozornych wszystkich uzwojeń, oraz moc pozorną każdego uzwojenia z osobna. Umożliwia wydruk (na dowolnej zainstalowanej drukarce) zestawienia (w formie tabel) wszystkich wyliczonych parametrów projektowanego transformatora - podanych powyżej, oraz: przewidywaną rezystancję czynną każdego uzwojenia (przy temperaturze 20 stopni C), przybliżoną długość drutu nawojowego oraz jego ciężar.

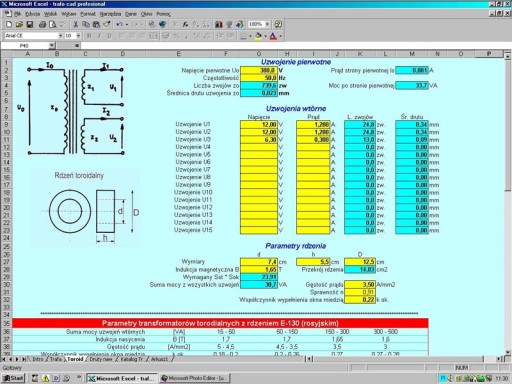

W zestawieniu umieszczone są także wymiary i przekrój rdzenia, wymiar i przekrój okna, ilość zwojów na Volt, indukcję w rdzeniu, gęstość prądu, zestawienia mocy, prądów nominalnych i prądów biegu jałowego. Proces projektowania przebiega identycznie dla rdzeni pakietowanych, zwijanych i toroidalnych. Uzupełnieniem programu TRAFO-cad PROF jest wbudowana tabela z parametrami drutów nawojowych, oraz katalog około 500 typów krajowych transformatorów sieciowych.

Program dostarczany na nośniku CD wraz z imienną licencją dla kupującego, na zainstalowanie na jednym stanowisku komputerowym

DLA SERWISU ALLEGRO - jestem autorem tego programu.
