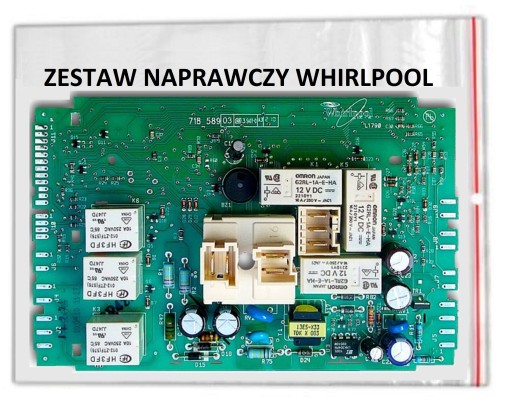

Zestaw naprawczy pralki Whirpool

Ubezpieczenie przesyłki w cenie.

Skoro trafiłeś na tą aukcję oznacza to , że masz problem z uszkodzonym programatorem wpralce lub suszarce Whirlpool, Bauknecht, Polar, Laden, Ignis.

Programatory mają oznaczenia L1373 L1782 L1790 (do suszarki) L1799 L2158 L2524.

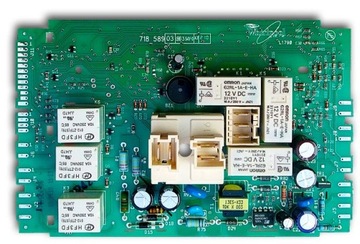

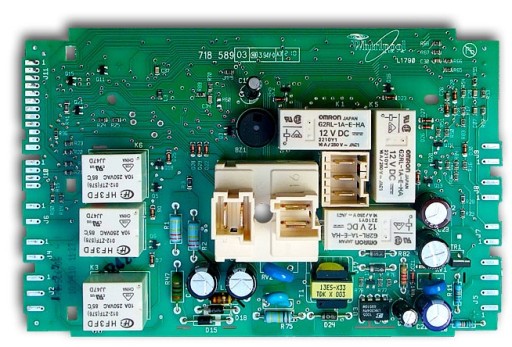

Zdjęcia programatorów w galerii.

W pralkach tych najczęściej dochodzi do uszkodzenia przetwornicy, układu LNK304 ,rezystora R020 22Ohm (lub 33 Ohm) , dławika L003 0,47mH (470uH). Dzięki temu zestawowi naprawczemu zaoszczędzisz sporo pieniędzy, które wydałbyś w serwisie.

Programatory produkowane były przez trzy firmy : Bitron , Invensys, a następnie Flextronics (zastąpił Invensys).

Programatory do suszarek produkowała firma Diehl Controls Polska (oznaczone DCP i Diehl AKO)

Programator był używany w wielu modelach pralek Whirlpool AWE AWO AWD / np. AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

Pralko-suszarka Whirpool AWZ414

i wielu innych których zasilacz oparty jest na układzie scalonym LNK304P.

Zestaw naprawczy składa się z:

- U002 - LNK304PN

- Podstawka pod układ LNK403PN , umożliwia w przyszłości łatwą wymianę i diagnozę układu bez konieczności wylutowywania.

- R020 - rezystor drutowy 22 Ohm / 3W (mocniejszy niż oryginalny 2W) + Rezystor drutowy 33 Ohm 3W (dla L1799, L2158, L2524)

Posiadamy także rezystory 27 Ohm, jeśli potrzebujesz napisz mejla.

- L003 - dławik 0.47mH (470µH)/0.5A (lepszy od tego , który był od nowości, który ma tylko 0.3A)

- C022, C023 - 2 x kondensator 4.7µF/400V 105° (low ESR, o trwałości 5000 godzin zamiast 2000 jak w oryginale) markowe firmy : VENT

- D029, D030 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007)

UWAGA :

- D006 - dioda Zenera 200 V (oznaczenie na diodzie 3EZ200) nie dotyczy : L1799, L2158, L2524

- DZ06 - w L1799, L2158, L2524 oznaczenie elementu to DZ06

- RV07 - warystor fi 10mm (oryginalnie słabszy, tylko 7mm)

- Instrukcja naprawy.

W programatorze L1790 do suszarek są inne oznaczenia: U3 - LNK304PN; R47 - rezystor drutowy 22 Ohm/3W; L1 - dławik 0.47mH (470µH)/0.5A; C17, C18 - 2 x kondensator 4.7µF/400V 105°; D15, D18 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007); D24 - dioda Zenera 200 V; RV02 - warystor fi 10mm

Czy jestem w stanie poradzić sobie sam z naprawą?

Naprawa jest stosunkowo prosta , sprowadza się do wymiany z mojego zestawu na ten w programatorze. Poradzą sobie z nią nawet początkujący elektronicy , wystarczy tylko lutownica. W razie kłopotów pomagam.

Czy naprawa zawsze się udaje?

W większości przypadków naprawa się udaje i programator wraca do swojej pierwotnej sprawności.

Diagnoza uszkodzenia:

Jeżeli pralka po włączeniu nie daje oznak życia może być pewni , że uszkodzony jest programator oczywiście po wykluczeniu usterek w stylu przerwany kabel zasilający itp.Uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zaleca się również wymianę kondensatorów , które są w zestawie celem wydłużenia żywotności programatora.

UWAGA !! Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłączamy zasilanie !!!

Wskazówki:

1.Zawsze wlutowujmy dostarczoną podstawkę , umożliwi to za kilka lat bez problemową wymianę układu bez jego wylutowania.

2.Wymieńmy wszystkie elementy zestawu, po co potem jakiś element ma nam zrobić zwarcie i uszkodzić inne.

3.Czasem znajduje się powłoka ochronna , łatwo ją usuniemy zeskrobując lub przygrzewając lutownicą.

4.Wszystkie elementy zestawu wlutowujemy zgodnie z załączonym rysunkiem w odpowiednim kierunku , zawsze służę pomocą mejlową więc kłopotów nie będzie.

5.Test sprawdzający naprawę zawsze wykonujemy w programatorze umieszczonym w pralce , ponieważ płytka ma nieizolowany zasilacz, czyli wymieniamy elementy i podłączamy płytkę w pralce lub suszarce. Poza pralką można przetestować ale tylko jeżeli użyjemy transformatora separacyjnego.

6.Po naprawie czyścimy programator i zabezpieczamy warstwą kleju uretanowego lub lakieru do paznokci dzięki czemu zabezpieczamy układy przed wilgocią.
