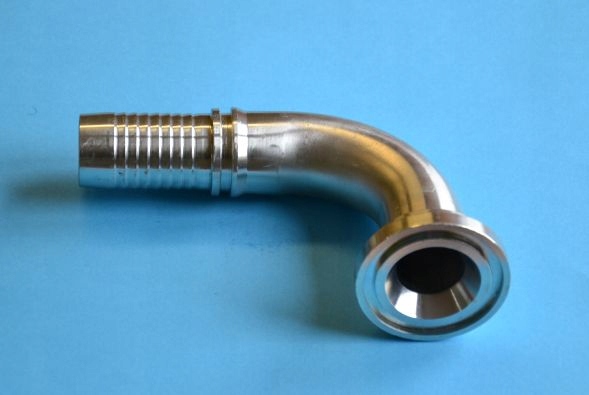

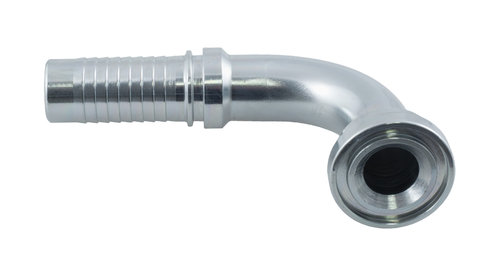

Końcówka SFS 90° DN20 41.3 3/4" 6000 PSI 4SP

Końcówka SFS 90 DN20 41.3 3/4" 6000 PSI 4SP

HYDRON

Końcówka SFS 90° DN20 41.3 3/4" 6000 PSI 4SP

Końcówka kolankowa flanszowa (kołnierzowa) 90 stopni SFS90 (C42) SAE Odmiana ciężka 6000 PSI

Wykonana ze stali automatowej, pokryta ocynkiem.

Połączenia tego typu końcówek dokonujemy za pomocą specjlanych półkołnierzy do flansz, które skręcamy na flanszy.

Ciśnienie robocze: 420 bar

Wielkość kołnierza: 3/4"

DN: 20

D: 41,3 mm

H: 8,8 mm

Oznaczenie alternatywne: 6096.90.4220

• Średnica węża (wewnętrzna): DN19/20 mm ( 3/4" )
• Wersja końcówki: kątowa 90 stopni
• Rodzaj gwintu: nie dotyczy
• Typ gwintu: nie dotyczy
• Rozmiar gwintu: nie dotyczy
• Rozmiar stożka ( dla metrycznych ): nie dotyczy
• Maksymalne ciśnienie: 350 bar
• Typ uszczelnienia: płaskie ( czołowe )
• Wykonanie: stal automatowa
• Temperatura pracy: -20°C do + 120°C
• Oznaczenie alternatywne: 6096.90.4220
• Oznaczenie grupy końcówki: C42 - SFL90, SFS 90
• Zabezpieczenie antykorozyjne: ocynk ( w pasywacji białej )
• Przeznaczenie: zaciskanie na wężach hydraulicznych
• Pasuje do węży: 1SC, 2SC, 1SN, 2SN, 4SP, 4SH
• Wersja końcówki: 6000 PSI ( wersja ciężka )
• Średnica talerzyka w mm: 41,3 mm (3/4")
• Wysokość talerzyka: standardowa

Końcówka kolankowa flanszowa (kołnierzowa) 90 stopni SFS90 (C42) SAE Odmiana ciężka 6000 PSI. Wykonana ze stali automatowej, pokryta ocynkiem. PN20SF690
