OPRAWKA ZACISKOWA DO TULEJEK ER32 ISO40 ZESTAW

Zestaw: oprawka zaciskowa do tulejek ER32 (12szt.) - ISO40 (DM-076)

▶️ Producent: DARMET

▶️ Właściwości i zastosowanie:

• Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
• Uchwyt stożkowy ISO wg DIN2080 z wewnętrznym gwintem mocującym.
• Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC.

▶️ Dane techniczne:

• K (DIN2080) 40
• Tulejka zaciskowa ER32
• Ilość tulejek 12 szt.
• Średnica mocowania 3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20 mm
• Waga 2,89 kg

*Uwaga: Zestawy wysyłane są losowo w plastikowym lub drewnianym etui

▶️ Wyposażenie:

• Oprawka 1 szt.
• Nakrętka 1 szt.
• Tulejka zaciskowa 12 szt.
• Klucz 1 szt.

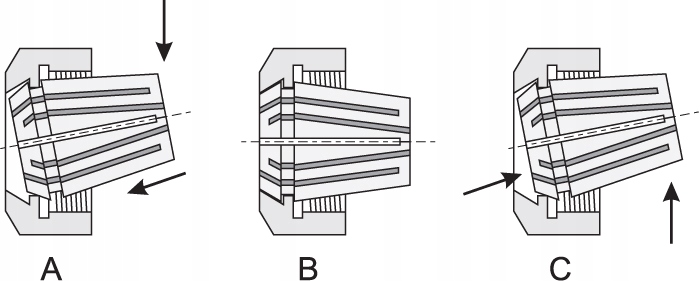

▶️ Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

A) Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki.

B) Czując delikatny opór wcisnąć do charakterystycznego "klik".

C) Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce.

▶️ Bezpieczeństwo:

Aby prawidłowo zacisnąć narzędzie za pomocą tulejki zaciskowej ER należy dokręcić nakrętkę ER z odpowiednim momentem obrotowym. W tabeli przedstawiono wartości momentów do różnych typów nakrętek ER.
