Zestaw napęd siłownik FAAC 741 3xPILOT foto LED

Zestaw napęd siłownik FAAC 741 3xPILOT foto LED

Siłownik do bram przesuwnych

do użytku przydomowego dla skrzydła

o maksymalnym ciężarze 900kg!

Skład pełnego, gotowego do montażu zestawu:

• Napęd 741 z wbudowaną centralą 748 D
• Odbiornik radiowy 2-kanałowy RP 868 MHz
• Enkoder przeciwzgnieceniowy (wykrywa przeszkody)
• 3 piloty 4-kanałowe 868Mhz
• Fotokomórki XP20D o zasięgu 20 m
• Listwa zębata 5mb
• Lampa sygnalizacyjna LED z uniwersalną podstawą montażową
• Magnetyczne wyłączniki krańcowe
• Klucz awaryjnego otwierania (w przypadku braku zasilania)
• Komplet elementów mocujących
• Podstawa pod siłownik
• Karta gwarancyjna
• instrukcja montażu w języku polskim
• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC:

Napęd 741 z wbudowaną centralą 748D

Zasilanie 230V (+6% - 10%) 50 Hz

Pobór mocy 500W

Pobór prądu 2,2A

Maks.siła ciągu 650N

Maks.moment obrotowy 24Nm

Koło zębate Z16

Prędkość przesuwu 12 m/min.

Wyłącznik krańcowy magnetyczny

Zabezpieczenie termiczne 140°C

Stopień ochrony IP 44

Ciężar 11kg

Zakres temperatur pracy -20°C + 55°C

Modele 741 przeznaczony jest do automatyzacji bram wjazdowych o długości max. 15m i ciężarze do 900kg. Zastosowane w nich silniki 230V zapewniają większą siłę pracy niż w modelach 12/24V, a ich konstrukcja oparta wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Centrala sterująca 748D

Centrala 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (tzw. opcja furtki - przejście dla pieszych), regulowane spowolnienie i wyhamowanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych.

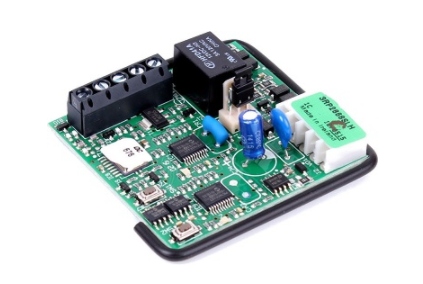

Odbiornik wewnętrzny 2-kanałowy RP 868MHz

• Odbiornik z wbudowaną anteną,
• częstotliwość pracy 868MHz,
• napięcie zasilane z centrali przez złącze 20/30 Vdc,
• pobór prądu 20mA,
• pamięć 250 pilotów,
• podłączenie: szybkozłącze

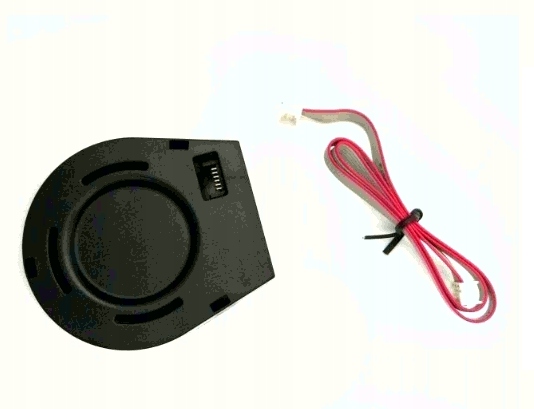

Zabezpieczenie przeciwzgnieceniowe - ENKODER

Napęd FAAC GENIUS Blizzard 500 ENC z wbudowanym enkoderem (czujnik przeciwzgnieceniowy). Gdy brama napotka przeszkodę w trakcie ruchu, automatycznie zatrzyma się aby zapewnić użytkownikom bezpieczeństwo

3x Pilot 868MHz

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

Dane techniczne:

• zasięg działania: 20m
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

Lampa LED z uniwersalną podstawą montażową

• ostrzega, że lampa została wprowadzona w ruch
• element bezpieczeństwa, zwłaszcza po zmroku gdy przy bramie jest ciemno

Listwy poliamidowe z rdzeniem metalowym do maksymalnej wagi bramy 700 kg

• cicha praca
• sposób mocowania: przykręcane na farmery (blachowkręty)

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

W przypadku braku informacji o listwie zębatej, dołączamy listwę metalową ocynkowaną.

Elementy montażowe

• magnetyczne wyłączniki krańcowe,
• klucz awaryjnego otwierania ( w przypadku braku zasilania),
• komplet elementów mocujących,
• podstawa pod siłownik,
• karta gwarancyjna,
• instrukcja montażu w języku polskim
