Канальный вентилятор EBERG EMAX Ø160 530 м3/ч 33 дБ

Wentylator kanałowy EMAX Ø150-160/530

• Wysoka wydajność: 530 m³/h,
• Temperatura pracy: max 60°C
• Łatwy i szybki montaż

Zastosowanie

Wentylator kanałowy stosowany w instalacjach wywiewnych i nawiewnych. Możliwość montażu pionowego i poziomego.

Model ten stosować można w pomieszczeniach o niskim stopniu zapylenia, takich jak pomieszczenia użyteczności publicznej (sklepy, restauracje, bary), pomieszczenia sanitarne, lokale mieszkalne oraz obiekty przemysłowe (hale, magazyny, warsztaty, garaże).

Dane techniczne

• Średnica przyłączeniowa: 150-160 mm;
• Wydajność: 530/410 m3/h;
• Prędkość obrotowa: 2550/1850 RPM;
• Ciśnienie: 300/240 Pa;
• Poziom hałasu: 33/29 dB(A);
• Moc: 54/44 W;
• Napięcie: 230 V;
• Częstotliwość: 50 Hz;
• Maksymalna temperatura pracy: ~60°C;
• Waga: 2,6 kg;
• Producent: EBERG;
• Klasa izolacji: B;
• Stopień ochrony silnika: IP44;
• Silnik: AC (dwubiegowy);
• Możliwość regulacji: napięciowa.

Model EMAX 160 uzyskuje się w prosty sposób, poprzez nałożenie gumowego pierścienia na króciec modelu EMAX 150.

Konstrukcja

Kanałowy, diagonalny wentylator o unikalnej aerodynamicznej obudowie. Wytrzymała konstrukcja, wykonana z wysokiej jakości materiałów- polipropylenu podlegającemu recyklingowi, umożliwia osiągnięcie wysokich parametrów pracy przy jednocześnie niskim poziomie hałasu oraz niewielkim poborze mocy elektrycznej.

Specjalnie zaprojektowana obudowa składa się z trzech podstawowych elementów: podstawy montażowej, zespołu silniko-wirnika z wbudowaną puszką podłączeniową oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych, które dodatkowo ułatwiają konserwację wentylatora.

Wysokiej jakości łożyska kulowe

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Zastosowanie

Wentylatory idealnie nadają się do transportu słabo zapylonego powietrza.

Można je stosować w instalacjach nawiewnych i wywiewnych w budynkach użyteczności publicznej, budynkach mieszkalnych, domach jednorodzinnych, biurach, sklepach itp.

Montaż wentylatorów możliwy jest zarówno w pozycji pionowej jak i poziomej.

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44
• Klasa izolacyjności – B

W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

Wentylator z silnikiem 2 biegowym

Ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania osobnego przełącznika biegów , lub

regulatora obrotów - zakres regulacji 70 - 100 %

Łatwy i szybki montaż

Wymiary

• a - 229 mm
• b - 127 mm
• c - 104 mm
• d - 105 mm
• e - 217 mm
• f - 315 mm
• g - 187 mm
• h - 147 / 158 mm

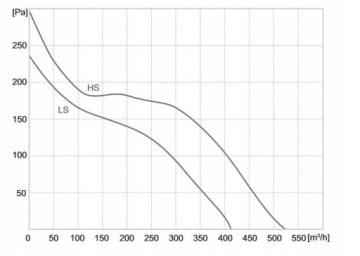

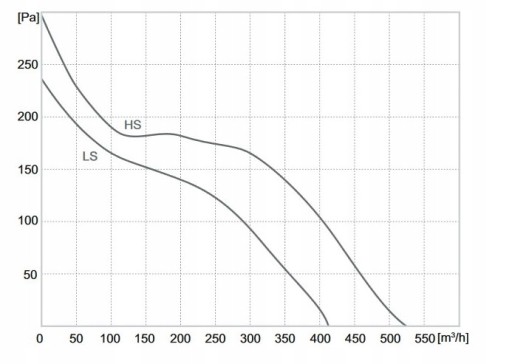

Charakterystyka pracy
