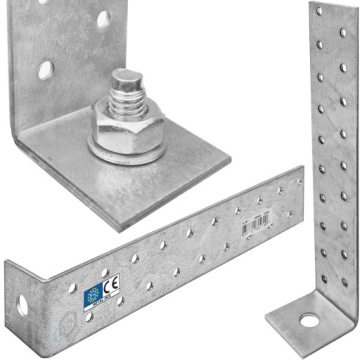

КК11 АНКЕРНЫЙ СОЕДИНИТЕЛЬ УГЛОВОЙ 210х43х40х4

KĄTOWNIK KOTWOWY KK11 200x40x40x4mm

KK 11, KK 12 przeznaczone do mocowanie drewna w betonie lub drewna z podłożem drewnianym. Służą głównie do kotwienia słupów i drewnianych ścianek.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 4 mm.

PARAMETRY:

• wysokość - 210mm
• szerokość - 40mm
• długość podstawy - 43mm
• grubość blachy - 4mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 19 otworów ø5mm. 1 otwor ø13mm
• nośność -  26,50kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• śruby rozporowe

KREATOR DOBORU ŁĄCZNIKÓW NA PODSTAWIE WYMIARU BELEK:

W tym narzędziu obliczenia techniczne skondensowano w przejrzystej formie siedmiu kroków. Algorytm obecnie bazuje na zbiorze kątowników KP, KPL, KPS, KPK, KK, KL i dopasowanych do nich gwoździ ANCHOR 35 - 125. Zbiór zawęża się w zależności od dokonywanych wyborów, aby ostatecznie wskazać kątownik i gwoździe najlepiej dopasowane do Twojego połączenia drewnianego. Wskaż wzajemnie ułożenie belek, ich wymiary oraz określ miejsce przyłożenia siły.

Kreator znajduje się na stronie: http://kp.dmxsystem.com

RYSUNEK TECHNICZNY:

• KK1 - 200 x 40 x 40 x 2 [mm]
• KK2 - 300 x 40 x 40 x 2 [mm]
• KK3 - 400 x 40 x 40 x 2 [mm]
• KK11 - 210 x 43 x 40 x 4 [mm]
• KK12 - 300 x 43 x 40 x 4 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
