Комплект передатчика P-TR1HD для Pulsar 8 Мп

Zestaw transmiterów P-TR1HD do 8 Mpx Pulsar

Kod towaru: P-TR1HD

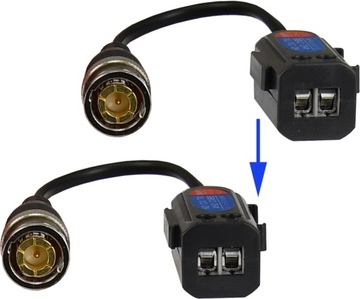

P-TR1HD zestaw pasywnych transmiterów video HD z wtykiem BNC na przewodzie

• Przeznaczenie: Do transmisji sygnału video za pomocą skrętki komputerowej (dopasowanie impedancji)
• Sygnał video: 1,0Vp-p, 75Ω
• Zasięg transmisji sygnału video:
• 400 m – HDCVI
• 200 m – HDTVI
• 320 m – AHD
• 400 m – CVB
• Obsługa kamer do 8Mpx
• Impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC
• Impedancja złącza niesymetrycznego / typ złącza: 100Ω / zaciski śrubowe
• Tłumienie: - 0,5dB / 5MHz
• Wymiary: W=15 H=15 D=47 mm (z przewodem – długość 155mm)
• Uwagi: Zestaw stanowią dwa transmitery

P-TR1HD to zestaw pasywnych urządzeń do transmisji sygnału video za pomocą skrętki komputerowej. Elementy te zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω).

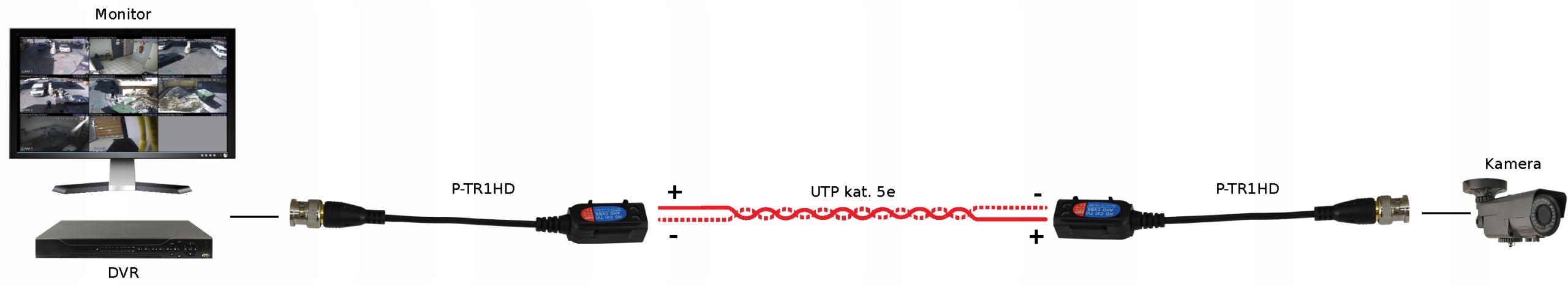

W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej). Przy wykonaniu połączenia należy zwrócić uwagę na to, aby do transmisji użyć żył z tej samej pary skrętki oraz odpowiednio podłączyć przewody do zacisków śrubowych „+” do „+” i „-” do „-”. Nieprawidłowe podłączenie spowoduje zakłócenia obrazu.

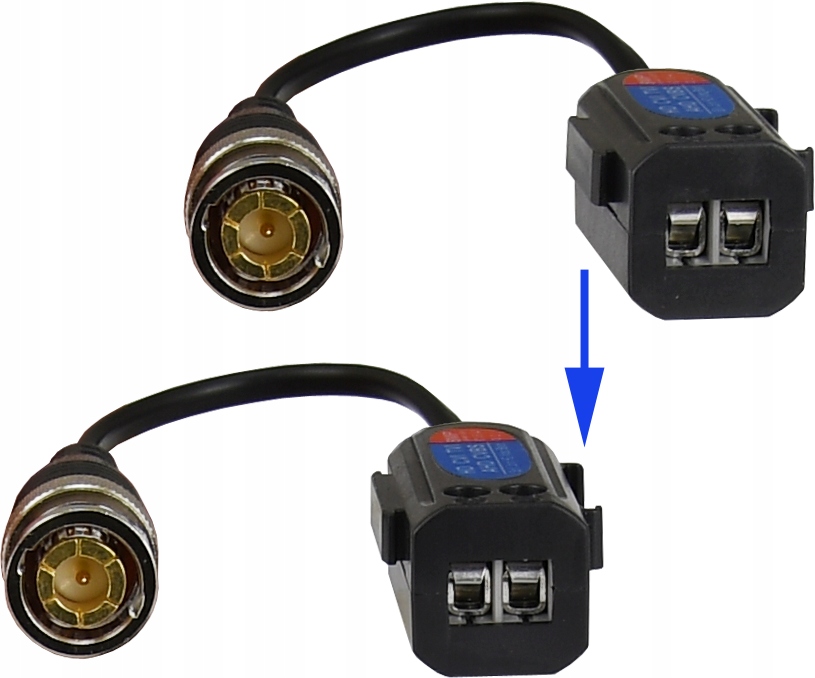

P-TR1HD zakończony jest wtykiem BNC umieszczonym na przewodzie. Taka konstrukcja pozwala na łatwe podłączenie tych elementów do urządzeń, w których gniazda rozmieszczone są blisko siebie.

Dane techniczne:

• Sygnał wideo: 1,0Vp-p, 75Ω
• Zasięg transmisji sygn. video: HD-CVI 720p 400m
• 1080p 230m
• 3 / 4 / 8 Mpx 160m
• HD-TVI 720p 200m
• 1080p 200m
• 3 / 4 / 5 / 8 Mpx 180m
• AHD 720p 320m
• 1080p 200m
• 3 / 4 / 5 / 8 Mpx 180m
• CVBS 960H 400m
• Pasmo video: 0 ... 50 MHz (-3 dB)
• Impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC (na przewodzie 100mm)
• Impedancja złącza niesymetrycznego / typ złącza: 100Ω / zaciski śrubowe
• Tłumienie (przelotowe): -0,5dB / 5MHz
• CMRR: 60dB / 5MHz
• Temperatura pracy: -20°C ÷ 55°C
• Temperatura przechowywania: -40°C ÷ 60°C
• Dopuszczalna względna wilgotność otoczenia: <95%
• Wymiary: 15 × 20 × 52 mm (z przewodem - długość 170mm)
• Waga netto/brutto: 0,04kg
