KIT DO MONTAŻU- Wskaźnik wysterowania audio 32 LED

Wskaźnik wysterowania audio 32 LED

ZESTAW DO SAMODZIELNEGO MONTAŻU

Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zlutowanie (montaż) elektronicznego wskaźnika wysterowania do zastosowań audio. Elekt świetlny został zrealizowany z 32 diod świecących LED SMD. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.

dane techniczne:

• zestaw do samodzielnego montażu KIT/DIY
• efekt świetlny LED
• wskaźnik wysterowania dla sygnału audio ASD-84S Audio Spectrum
• łącznie 32 kolorowych diod LED
• 4 rzędy diod po 8 diod LED
• kolor diod LED: czerwony, niebieski, zielony, zółty
• sygnał wejściowy - liniowy z np. smartfona, odtwarzacza mp3 itp.
• gniazdo wejściowe: Jack 3,5mm stereo
• sterowanie mikroprocesorowe
• napięcie zasilania: 5Vdc
• wymiary płytki drukowanej: 58mm x 30,5mm

ocena stopnia trudności:

• płytka PCB dwustronna z metalizacją otworów
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK

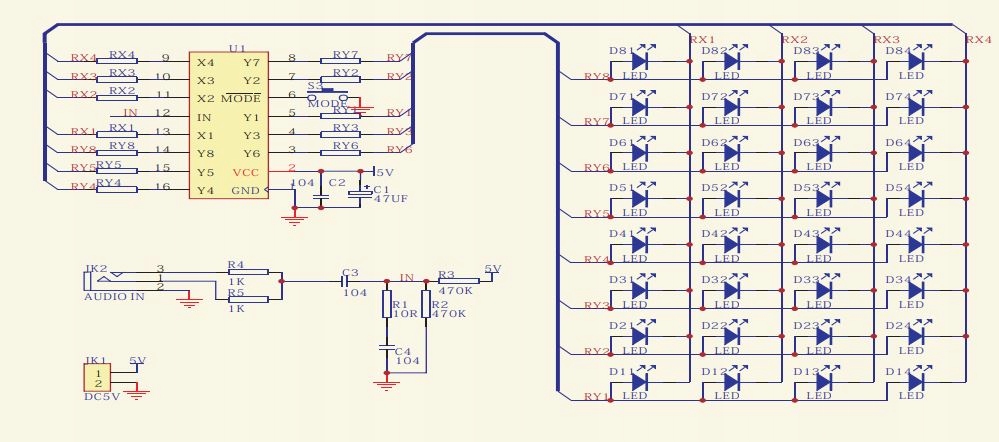

• schemat ideowy - TAK
• schemat montażowy - TAK
• typ montażu: przewlekany THT + SMD
• elementy montowane powierzchniowo SMD: TAK
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
• zestaw do samodzielnego montażu tzw. KIT, DIY.
• ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

w skład zestawu wchodzi:

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

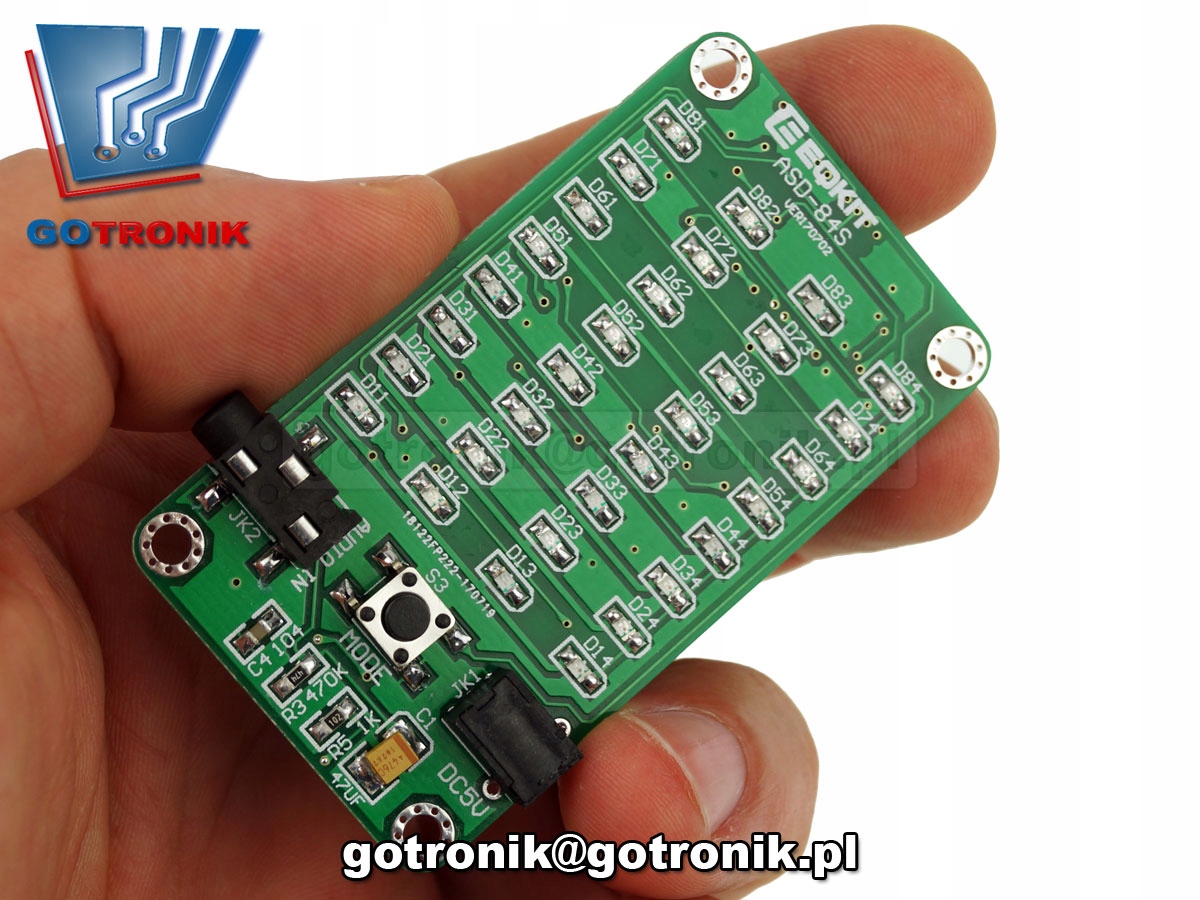

Edjęcie zmontowanego zestawu (poglądowe zdjęcie):
