СВЕТОДИОДНЫЙ КОНТРОЛЛЕР ЛЕСТНИЧНОГО ОСВЕЩЕНИЯ S-H2

STEROWNIK PODŚWIETLANIA SCHODÓW ANIMACJI LED S-H2

.

POLSKI PRODUKT WYSOKIEJ JAKOŚCI

Sterowanie mikroprocesorem, częściowy montaż smd, wysoka jakość użytych elementów.

.

Jest to nowoczesny model S-H2.

Różnice między poprzednią wersją S-H1 a S-H2 to przede wszystkim:

- ilość obsługiwanych schodów dla S-H1 to od 1 do 16 zapalane tylko skokowo,  natomiast dla S-H2 to aż 1-24 schody zapalane skokowo lub płynnie

- w S-H2 mamy płynną regulację czasu ciągłego świecenia od 10 sekund do 110 sekund

- w S-H2 mamy aż 4 tryby czuwania z płynną regulacją jasności podświetlenia

- podświetlenie sufitu / poręczy podczas czuwania możliwe tylko w modelu S-H2

- funkcja przypomnienia podczas ciągłego świecenia o zbliżającym się momencie wygaszania schodów możliwa tylko w modelu S-H2

.

Sterownik podświetlania schodów służy do podświetlania schodów, korytarzy, przejść itp. we współpracy z listwami led, żarówkami led.

.

Sterownik posiada 24 główne wyjścia na podświetlenie standardowych stopni tak więc typowo obsługuje do 24 stopni (liczbę stopni ustawiamy w sterowniku i w każdym momencie możemy to łatwo zmienić). Jeśli posiadamy więcej niż 24 stopni schodów można podłączyć podświetlenie 2 stopni pod jedno wyjście sterownika, oczywiście tak by nie przekroczyć maksymalnego obciążenia wyjść (1A na wyjście lub 20A na cały sterownik). Wszystkie stopnie schodów są sterowane od strony masy (-12V) tak więc oświetlenie na stałe ma podłączone +12V wg schematu w instrukcji.

.

Sterownik posiada też dodatkowe wyjście (max 2A) pod które możemy podłączyć oświetlenie poręczy, oświetlenie sufitowe itd... Maksymalne obciążenie całego sterownika (wszystkie schody + poręcz/sufit) to 20A.

Nie ma więc znaczenia czy nasze schody mają 2 , 7 czy 20 stopni - sterownik zawsze będzie pracował poprawnie a przy zmianie naszej koncepcji łatwo zmienić w sterowniku ilość stopni.

.

Wszystkie stopnie schodów są sterowane od strony masy (-12V) tak więc oświetlenie na stałe ma podłączone +12V wg schematu w instrukcji.

.

Sterownik posiada też dodatkowe wyjście (max 2A) pod które możemy podłączyć oświetlenie poręczy, oświetlenie sufitowe itd...

Zasada działania.

Podstawowym trybem jest tryb NORMAL czyli zapalanie/gaszenie po jednym stopniu po kolei. Opis tego trybu poniżej.

.

Sterownik posiada 2 wejścia wyzwalające (wejścia zwierne chwilowe) pod które możemy podłączyć przyciski zwierne, czujniki ruchu, maty naciskowe, bariery podczerwieni, czujniki odbiciowe odległości itp.

.

Wejście WD (uruchomienie przez włącznik dolny który naciskamy wchodząc na schody) powoduje rozpoczęcie podświetlania schodów od dołu po kolei (płynnie lub skokowo w zależności od ustawienia zworki Z1) po jednym stopniu. Po zapaleniu wszystkich stopni następuje czas stabilnego świecenia (czas ustawiany przez użytkownika potencjometrem CZAS od 10 do 110 sekund) po czym schody są wygaszane w tej samej kolejności czyli od dołu do góry też po kolei.

.

Jeśli już w czasie wygaszania na schody wejdzie kolejna osoba animacja zaczyna się od nowa ze strony z której weszła kolejna osoba. Później sterownik przechodzi do czuwania i czeka na kolejne uruchomienie funkcji.

.

Jeśli uruchomienie funkcji ze stanu czuwania nastąpiło poprzez wyłącznik górny (wejście WG) animacja odbywa się analogicznie z tym że oczywiście z przeciwnego kierunku.

.

Jeśli chodzi o zapalanie i gaszenie po kolei każdego stopnia może to następować płynnie (płynne rozjaśnianie i gaszenie) lub też skokowo w zależności od zworki Z1 na płycie sterownika.

Oczywiście zamiast wyłączników można zastosować dowolne inne czujniki nacisku, ruchu itp. zwracając uwagę by dany czujnik zwierał wejście WD/WG na czas nie dłuższy niż trwa zapalanie wszystkich stopni schodów po kolei – czas ten zależy od ilości stopni oraz szybkości ich zapalania którą ustawił użytkownik. Schodząc ze schodów nie naciskamy ponownie włącznika –  podświetlenie wygaśnie automatycznie.

.

Opisany tryb dotyczy sytuacji gdy schodami przemieszcza się jedna osoba. Jeśli jednak na schody wejdzie kilka osób, zachowanie sterownika jest następujące:

.

Przy wejściu pierwszej osoby animacja zaczyna się identycznie jak opisano wyżej, gdy wejdzie kolejna osoba (obojętnie z którego kierunku) wszystkie schody od razu podświetlają się w pełni a po ustawionym przez użytkownika czasie wszystkie schody płynnie gasną jednocześnie.

.

Oczywiście jeśli w czasie trwania pełnego podświetlenia na schody wejdzie kolejna osoba licznik czasu jest zerowany i czas trwania pełnego oświetlenia liczony od nowa.

.

Do wejść WD/WG najprościej podłączyć wyłączniki zwierne chwilowe wg schematu instrukcji. Nie wolno na te wejścia podawać żadnych innych sygnałów ani napięć.

.

Zamiast wyłączników można podłączyć dowolne inne czujniki chwilowe zwierne zwracając uwagę by dany czujnik był pobudzany tylko podczas wejścia na schody od strony czujnika a nie był pobudzany przeciwny czujnik przy zejściu ze schodów. Czyli montować takie czujniki i w taki sposób by wchodząc np. od dołu na schody pobudzić przy wchodzeniu tylko czujnik dolny ale przy schodzeniu ze schodów na górze nie pobudzać już górnego czujnika. Najprościej uzyskać to przez odpowiednie dobranie i ustawienie czujników i wyregulowaniu ich czułości.

Jeśli jednak czujniki będą pobudzane zarówno przy wejściu jak i zejściu ze schodów sterownik będzie interpretował zejście ze schodów jako wejście kolejnej osoby czyli po prostu zamiast wygaszania po kolei każdego stopnia nastąpi po okresie typowego stabilnego świecenia (czas ten liczony wtedy od pobudzenia ostatniego czujnika) płynne wygaszenie wszystkich stopni jednocześnie.

.

Powyżej opisano pracę sterownika w standardowym trybie czyli zapalanie/gaszenie po jednym stopniu po kolei. Sterownik może pracować także w dodatkowym trybie „WINDA”, w takim przypadku działanie sterownika jest następujące (przykład dla schodów o 24 stopniach):

.

Wejście WD (uruchomienie przez włącznik dolny który naciskamy wchodząc na schody) powoduje rozpoczęcie podświetlania schodów w trybie winda czyli światło „biegnie” szybko po jednym stopniu od ostatniego stopnia (czyli wyjścia nr 24 dla przykładu 24 stopni) w dół do pierwszego stopnia który wtedy zostaje zapalony na stałe, następnie ponownie światło biegnie” szybko po jednym stopniu od ostatniego stopnia (24) do drugiego który pozostaje zapalony na stałe, itd. aż wszystkie stopnie zostaną podświetlone. Kolejno następuje tryb ciągłego świecenia wszystkich stopni a po upłynięciu ustawionego czasu  ciągłego świecenia następuje zawsze płynne wygaszenie wszystkich stopni jednocześnie. Oczywiście jeśli w trakcie trwania ciągłego świecenia wszystkich stopni kolejna osoba wejdzie na schody (sterownik otrzyma impuls z wejścia WD lub WG) to licznik czasu świecenia ciągłego jest zerowany i zaczyna liczyć ten czas od nowa – tak samo jak jest to w trybie NORMAL.

.

Wybór trybu NORMAL czy WINDA dokonujemy w menu sterownika.

Sterownik posiada dodatkowe wyjście na oświetlenie sufitu/poręczy które zawsze włącza się wraz z pierwszym stopniem i wygasza automatycznie z ostatnim stopniem.

.

Dodatkowo, niezależnie czy wybraliśmy tryb NORMAL czy WINDA jest możliwość ustawienia w menu sterownika „ostrzeżenia” o zbliżającym się końcu ciągłego świecenia wszystkich stopni i bliskim rozpoczęciu ich wygaszania. To ostrzeżenie możemy wyłączyć lub też włączyć na 5s lub 8s przed końcem ciągłego świecenia. Dla przykładu jeśli ustawimy (potencjometrem CZAS) czas ciągłego świecenia na 30 sekund oraz włączymy ostrzeżenie na 5s przed końcem, sytuacja będzie wyglądała następująco. Osoba zaczyna wchodzić na schody, schody rozświetlają się jak zwykle a gdy wszystkie stopnie się podświetlą, sterownik zaczyna odliczać ustawione 30 sekund. Gdy upłynie 25 sekund (30s minus 5s) sterownik szybkim mignięciem (zgaszeniem na ułamek sekundy) przypomni użytkownikowi że za 5 sekund zacznie się wygaszanie schodów. Jest to wygodna opcja przypomnienia jeśli z jakiś powodów (np. rozmowa z inną osobą) staniemy na dłuższy czas na środku schodów i zapomnimy że sterownik odlicza czas do wygaszenie schodów. Funkcję tego przypomnienia ustawiamy w menu sterownika.

.

Montaż jest prosty i dokładnie opisany w instrukcji (do pobrania poniżej)

Użytkownik w prosty sposób może ustawić ilość używanych wyjść (ilość stopni schodów), szybkość zapalania/gaszenia kolejnych stopni, czas stabilnego świecenia całości a także zdecydować czy w trakcie czuwania schody mają być wygaszone czy też podświetlone i w jakim stopniu.

.

Zasilanie sterownika 12VDC (koniecznie stabilizowane) , sterownik posiada dwa wejścia zwierne chwilowe - można podłączyć przyciski na dole i górze schodów, lub też czujniki ruchu, czujniki odległości (np. odbiciowe), baterie foto (fotokomórkę), maty naciskowe i wiele innych możliwości.

.

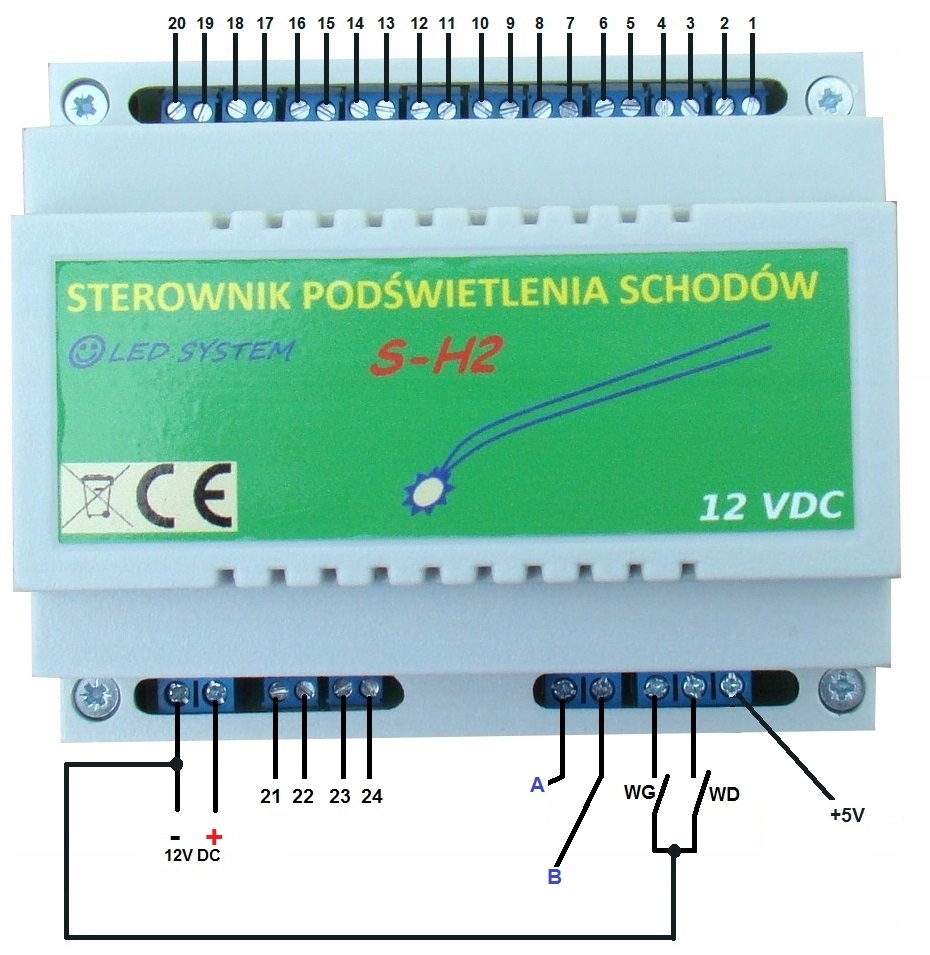

Opis wyjść i wejść sterownika:

U góry

- wyjścia na stopnie schodów 1 do 20

.

U dołu od lewej

- złącze zasilania 12VDC

- wyjścia na stopnie schodów od 21 do 24

- wyjście "A" czyli podświetlenie poręczy / sufitu

- wejście "B" czyli wejście END (podłączenie ostatniego stopnia)

- wejścia sterujące WG i WD  czyli włączniki (czujniki) na górze i dole schodów

- wyjście +5V 10mA na zewnętrzne czujniki

WG to włącznik (czujnik) na górze schodów natomiast WD  na dole schodów.

.

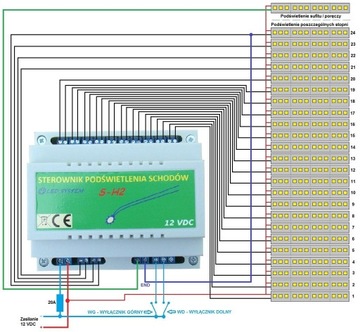

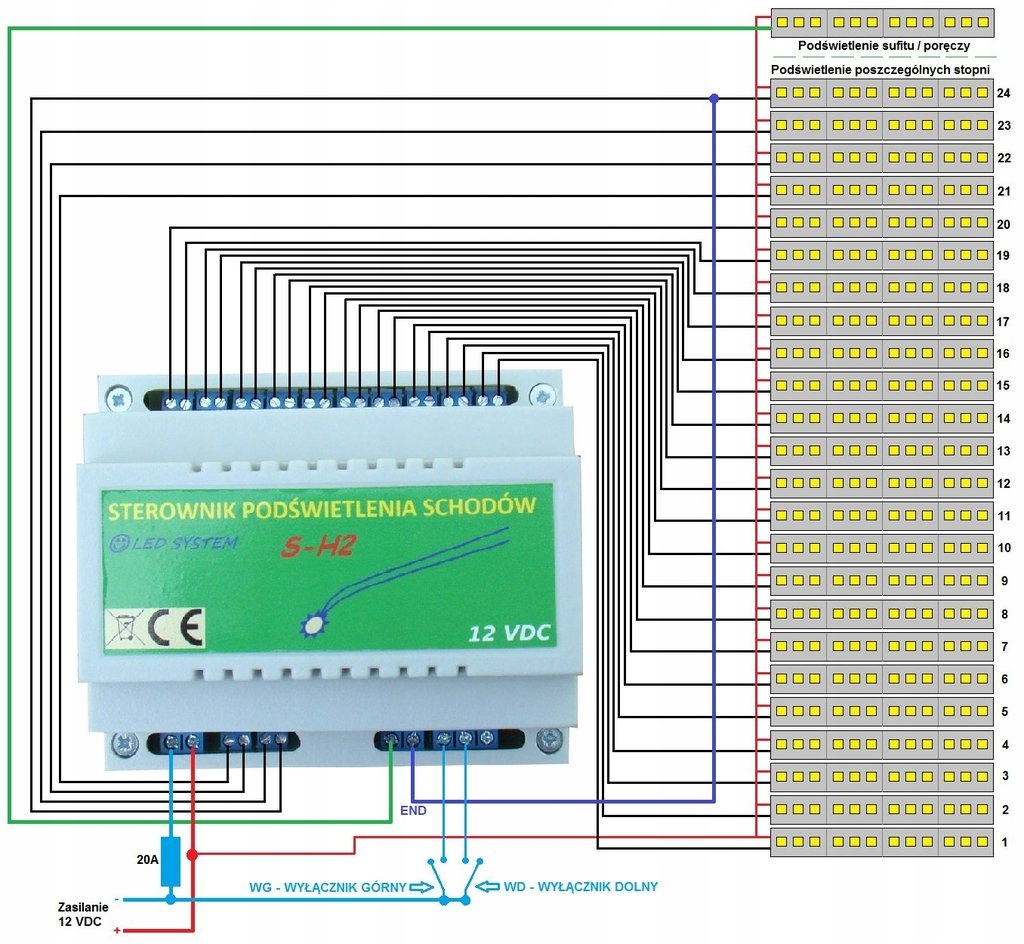

Poniżej schemat montażu (przykład dla 24 stopni + oświetlenie poręczy/sufitu):

Tu można pobrać instrukcje w PDF : http://cosmogate.pl/slawek/INS/SH2.pdf

.

Tu mozna obejrzec film youtube (bardzo prosta makieta ukazująca podstawowe funkcje sterownika) :

https://www.youtube.com/watch?v=Lk_aOKeH0jA
