Вентиляционная установка-рекуператор 420м3/час ионизация

PRODUCENT  ECS  Piotr Paruszewski o3ozon

15 lat doświadczenia

Centrala spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

Zanim kupisz zobacz film   https://www.youtube.com/watch?v=m8BvSsrRX5w

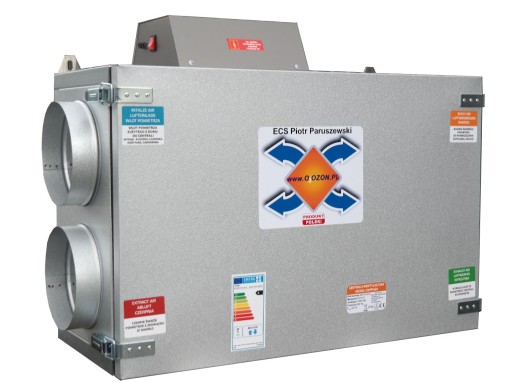

Centrala wentylacyjna rekuperator

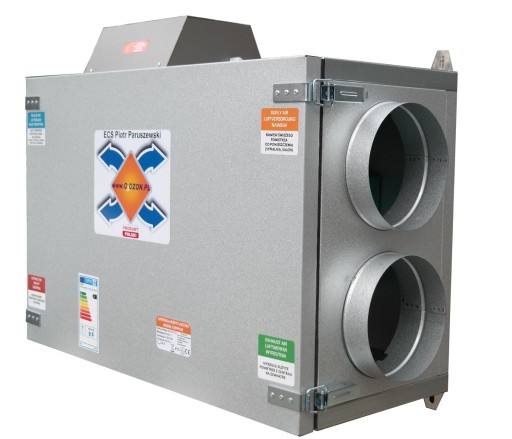

CW 420/200 jon16

MOŻLIWOŚĆ PODŁĄCZENIA KLIMATYZACJI (bardzo skuteczna jeżeli wykona się system  recyrkulacji  "w domu działa jako klimatyzator latem natomiast zimą jako ogrzewanie -jest skuteczne do -2c na dworze" )

WYKONANIE PROFESJONALNE

PRODUCENT ECS PIOTR PARUSZEWSKI

Wbudowany jonizator jonów ujemnych

Jon ujemny pomaga:

• Zabijajać bakterie, wirusy i grzyby
• Ułatwia oddychanie
• Oczyszczać i odświeżać powietrze
• Przyśpieszać odpoczynek
• Wzmaga koncentrację
• Pomaga w nauce
• Polepsza kondycję

Zawiera:

• WENTYLATOR "EC" O WYDAJNOŚCI MAX  DO 680m3/h   NIEMIECKIEJ FIRMY
• WBUDOWANY JONIZATOR
• ŚREDNICA KRÓĆCA 200 mm
• OBROTY MAX 2400 obr/min
• FILTRY KLASY G4
• REKUPERATOR PRZECIWPRĄDOWY   WYCIĄGANY ŁATWY DO UMYCIA

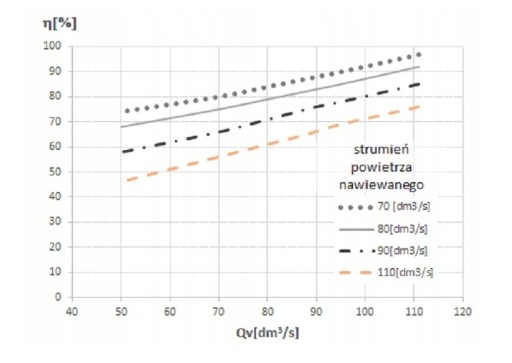

• SPRAWNOŚĆ REKUPERATORA  OD 65% do 92% (parametr zależy od różnicy temp.przepływu )
• MOC URZĄDZENIA OD 30 DO 200W
• WBUDOWANY SYSTEM OCZYSZCZACZ POWIETRZA (MIKRO CZĄSTEK)
• SYSTEM ANTYELEKTROSTATYCZNY
• SYSTEM INFORMACJI O ZABRUDZONYM FILTRZE
• BY-PASS ELEKTRONICZNY
• OBUDOWĘ WYKONANĄ Z BLACHY 0,7 mm ALUM-CYNK
• GRUBOŚĆ IZOLACJI 30 mm=3cm
• IZOLACJA AKUSTYCZNA
• IZOLACJA CIEPLNA  KOMINKOWA ODPORNA NA WYSOKIE TEMP. Z PŁASZCZEM ALUMINIOWYM
• ODPŁYW SKROPLONEJ WODY !!!
• BARDZO DOBRY STOSUNEK CENY DO JAKOŚCI
• PANEL DOTYKOWY
• sterowanie nagrzewnicą, chłodnicą freonową- możliwość podłączenia klimatyzacji
• możliwość podłączenia czujnika wilgotności

PRODUKT POLSKI

Firma ECS  posiada ponad 14 letnie doświadczenie w produkcji urządzeń dla przemysłu, produkuje dla największych firm renomowanych , międzynarodowych.

Każdy  model centrali wentylacyjnej  powstaje w oparciu o przemyślane rozwiązania i sprawdzoną  technologię.

Filtr- wkład wykonany jako  włóknina klasy G4 Nie musisz kupować drogich filtrów !!!.  Można łączyć kilka filtrów np  G4+F9+H14 ps smog zostanie zniwelowany w 80-90%

Zastosowano wentylatory  "EC" PRODUKCJI MADE IN GERMANY

O WYDAJNOŚCI 680M3

Zastosowanie większych wentylatorów zwiększa ich żywotność, oraz wygłusza system wentylacji

Obudowa

Obudowa wykonana jest z cienkich blach alum cynk  obustronnie ocynkowanych, które są specjalnie kształtowane na obrabiarkach numerycznych i  montowane na stałe  przy pomocy  nitów  ocynkowanych  tworząc sztywną  samonośną konstrukcję. Materiał alum cynk zapewnia to doskonałą ochronę powierzchni  które mają kontakt z powietrzem wentylacyjnym oraz uszczelnia wszystkie elementy obudowy.  Pod względem akustycznym i termicznym, obudowa zabezpieczona jest 30 milimetrową warstwą wełny

Zadaniem jonizatora jest naturalne oczyszczenie powietrza z nieczystości, takich jak: , roztocza, bakterie beztlenowe, kurz dym papierosowy, pyłek kwiatowy itp.

System wentylacji z rekuperacją umożliwia nawet 8-krotne obniżenie strat ciepła wentylacyjnego.

Filtr:

Włóknina G4 (wywiew i nawiew)

• Bardzo tanin filtr możliwość wymiany samej włókniny koszt 2-4 zł
• Możliwość konfiguracji dowolnej filtra od G1 do U15 (filtry stosowane na sali operacyjnej)
• Możliwość łączenia kilku filtrów jednocześnie
• Praca przemysłowa

Sterowanie:

• Możliwość sterowania w obiektach o Inteligentnych instalacjach
• Możliwość dopasowania optymalnych parametrów pracy wentylatora

Specyfikacja:

• WYDAJNOŚĆ MAX 420m3/h
• MOC min 30W  max 200W
• Ciśnienie do 500Pa
• WYDAJNOŚĆ WENTYLATORÓW "EC" 2x680m3/h
• NAPIĘCIE 230 V 50 Hz
• Sprawność odzysku ciepła od 65% do 92%
• Obroty silnika 2400 obr/min
• Poziom hałasu db/(A)3m 24-40
• Maksymalna temp pracy  do 45C
• Materiał obudowy  blacha alumcynk 0,7mm
• Wełna 30mm
• Filtr  nawiew G4
• Filtr wyciąg G4
• Średnica króćców 200 mm
• Sprawność rekuperatora do max 92%
• Rekuperator PRZECIWPRĄDOWY
• Rekuperator TWORZYWO
• System sygnalizacja zabrudzonego filtra
• Bapass elektroniczny
• System antyzamrożeniowy
• Waga około 50 kg JAKOŚĆ MUSI WAŻYĆ PORÓWNAJ Z INNYMI PRODUKTAMI TEJ KLASY
• Wymiary  370x820x1000 mm
• PANEL DOTYKOWY

Sterownik umożliwia:

• pomiar temperatur
• regulacje siły nawiewu
• sterowanie by-pass
• ustawianie harmonogramu
• sterowanie nagrzewnicą
• załączanie sterowania GWC
• konfiguracja sterowania chłodnicą wtórną
• załączenie nagrzewnicy wstępnej
• wybór koloru tła
• sygnalizacja zabrudzonego filtra
• TRYB PRACY PRACY KOMINKOWEJ
• AUTOMATYCZNE CZASOWE OSUSZANIE WYMIENNIKA
• INTEGRACJA Z CENTRALĄ ALARMOWĄ I SYSTEMAMI AUTOMATYKI
• PROGRAMOWANE STREFY ZEGAROWE
• STEROWANIE KLIMATYZACJĄ KANAŁOWĄ-sterowanie nagrzewnicą, chłodnicą freonową- możliwość podłączenia klimatyzacji
• itd......

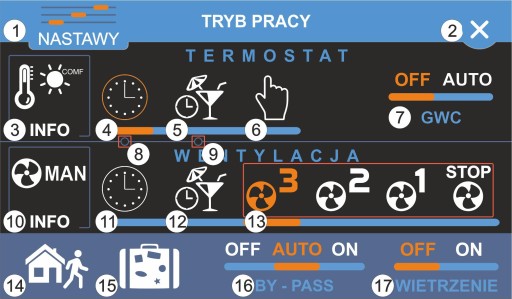

• 1: Przejście do nastaw termostatu i wentylacji. Szczegółowy opis znajduje się w rozdziale 6.1
• 2: Powrót do ekranu głównego
• TERMOSTAT: Obsługa termostatu jest możliwa po wcześniejszym włączeniu opcji
• 3: Przejście do ekranu informacyjnego termostatu
• 4: Praca z harmonogramem
• 5: Praca świąteczna
• 6: Praca ręczna
• 7: Załączenie GWC w trybie pracy automatycznej lub wyłączenie. Obsługa GWC jest możliwa po wcześniejszym włączeniu opcji
• 8: Kliknięcie powoduje ustawienie jednoczesnej pracy z harmonogramem dla termostatu i wentylacji
• 9: Kliknięcie powoduje ustawienie jednoczesnej pracy świątecznej dla termostatu i wentylacji
• WENTYLACJA: Obsługa wentylacji jest możliwa po wcześniejszym podłączeniu modułu AERO
• 10: Przejście do ekranu informacyjnego wentylacji
• 11: Praca z harmonogramem
• 12: Praca świąteczna
• 13: Ręczny wybór biegu pracy wentylacji, gdzie 3 oznacza największą prędkość, STOP oznacza wyłączenie wentylatorów
• 14: Załącza program POZA DOMEM (NANO1)
• 15: Załącza program URLOPOWY
• 16: Przełącza BY-PASS w tryb pracy automatycznej, stale go zamyka lub otwiera
• 17: Przełącza wentylację w tryb wietrzenia. Opcja jest niewidoczna przy załączonym trybie POZA DOMEM (NANO1) lub URLOPOWY.

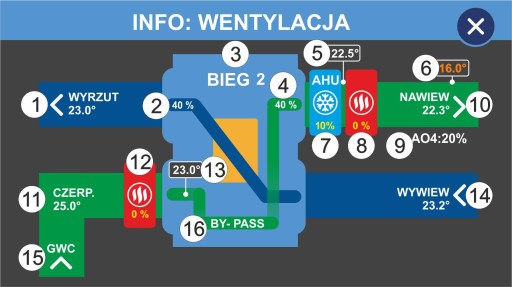

• 1: Temperatura wyrzutu
• 2: Obroty wentylatora wyrzutowego
• 3: Bieg pracy wentylacji
• 4: Obroty wentylatora nawiewnego
• 5: Temperatura za AHU Kit (Schematu 2)
• 6: Wyliczona temperatura nawiewu
• 7: AHU Kit (tylko Aero 4, po włączeniu funkcji) lub chłodnica (po włączeniu funkcji)
• 8: Nagrzewnica wtórna (po włączeniu funkcji)
• 9: Obroty AO4
• 10: Temperatura nawiewu
• 11: Temperatura czerpni
• 12: Nagrzewnica wstępna (po włączeniu funkcji)
• 13: Temperatura za nagrzewnicą wstępną (po włączeniu funkcji lub podłączeniu czujnika T5)
• 14: Temperatura wywiewu (tylko Aero 3 i Aero 4)
• 15: Gruntowy wymiennik ciepła - otwarty (tylko Aero 3 i Aero 4)
• 16: BY-PASS – otwarty (po włączeniu funkcji)

Do wyboru jest paleta umożliwiająca zmianę kolorystyki tła, ramek oraz przycisków razem z ich stylem. Poniżej znajdują się przykłady różnych kombinacji kolorów i typów przycisków.

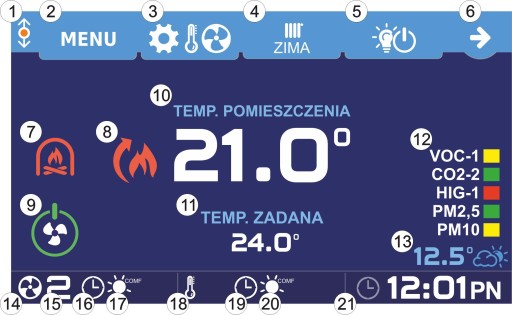

1 Sygnalizacja komunikacji cyfrowej za pomocą protokołu C14. Migająca pomarańczowa kropka oznacza komunikację

2 Przycisk menu

3 Przycisk trybu pracy. Szczegółowy opis znajduje się w rozdziale 6.

W zależności od konfiguracji pojawi się jeden z poniższych symboli:

Praca bez termostatu i wentylacji. Ustawienie domyślne

Praca z termostatem

Praca z wentylacją

Praca z termostatem i wentylacją

4 Przycisk trybu pracy instalacji. Szczegółowy opis znajduje się w rozdziale 10.

W zależności od konfiguracji pojawi się jeden z poniższych symboli:

Praca zimowa – z ogrzewaniem

Praca letnia – bez ogrzewania i bez chłodzenia. Ustawienie domyślne.

Praca z chłodzeniem

5 Sterowanie dodatkowym modułem EX4.

6 Przycisk ekranu wykrytych urządzeń (obsługa dodatkowych urządzeń)

7 Tryb pracy z kominkiem. Wymagane podłączenie modułu wentylacji i aktywacja trybu. Szczegółowy opis znajduje się w rozdziale 9.

Załączona praca z kominkiem. Ustawienie domyślne.

Wyłączona praca z kominkiem.

8  Symbole pojawiają się dla włączonej pracy termostatu z ogrzewaniem i/lub chłodzeniem. Dodatkowo w parametrze 16.5.16 musi być wybrana opcja POMIESZCZENIA.

Sygnał dla pozostałych urządzeń, że pomieszczenie jest niedogrzane i trzeba włączyć ogrzewanie.

Sygnał dla pozostałych urządzeń, że pomieszczenie ma odpowiednią temperaturę.

Sygnał dla pozostałych urządzeń, że pomieszczenie jest przegrzane i trzeba włączyć chłodzenie.

Sygnał dla pozostałych urządzeń, że pomieszczenie ma odpowiednią temperaturę.

9 Przycisk załączania/wyłączania wentylacji. Wymagane włączenie w parametrze 16.5.13

Wentylacja jest załączona.

Wentylacja jest wyłączona. Dodatkowo w polu 14 wyświetli się „WYŁĄCZONA”.

10 Aktualny odczyt informacji skonfigurowanej w parametrze 16.5.16

11 Aktualna nastawa zadanej temperatury pomieszczenia. Wymagane załączenie pracy termostatu w parametrze 16.5.11 (Ogrzewanie, Chłodzenie, Ogrzewanie+Chłodzenie)

12 Jakość i wilgotność powietrza. Po naciśnięciu pojawia się ekran na którym można odczytać szczegółowe parametry powietrza. Odczyt dostępny po podłączeniu czujników. Szczegółowy opis znajduje się w rozdziale 11

13 Po naciśnięciu pojawia się ekran z wykresem zmian temperatury zewnętrznej w ciągu ostatnich 24 godzin z uwzględnieniem zanotowanych temperatur minimalnej i maksymalnej w tym czasie. W przypadku braku czujnika temperatury zewnętrznej informacja nie wyświetla się. Temperatura zewnętrzna pobierana jest z innych regulatorów, np. AERO lub kotłów.

14 Aktualny stanu pracy wentylacji.

15 Aktualny bieg wentylacji. Wyświetlanie „WYŁĄCZONA” oznacza wyłączenie wentylacji przy użyciu przycisku 9.

16 Aktualny tryb pracy wentylacji (z harmonogramem, świąteczny, ręczny)

17 Aktualna strefa pracy (komfort, eco, poza domem, urlop)

18 Aktualny stanu pracy termostatu (z harmonogramem, świąteczny, ręczny)

Aktualna strefa pracy (komfort, eco, poza domem, urlop)

21 Zegar. Naciśnięcie wywołuje ekran ustawiania daty i godziny

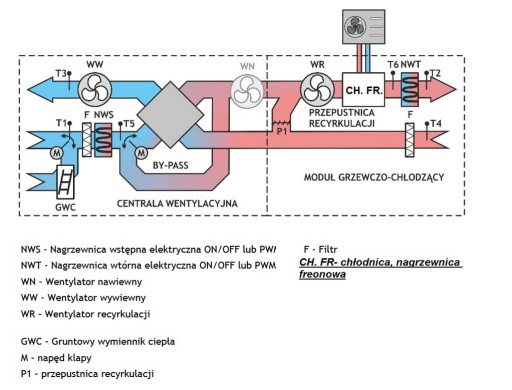

UKŁAD STEROWANIA KLIMATYZACJĄ MOŻLIWY DO REALIZACJI ZA POMOCĄ CENTRALI CWPP 420/200

Zobacz prezentację systemu MAX-VENT gen2 , bardzo łatwo go zamontujesz, a z kanału na youtube  Piotr Paruszewski  nauczysz się jak robić rekuperację,  jak zamontować urządzenia, jak dobrać , jak zaprojektować wentylację z rekuperacją i klimatyzacją kanałową---   ps nie jest to trudne, zobacz i przekonaj się sam

• Prezentacja systemu: ▶️ https://youtu.be/zwnY-pdrwj8
• Prezentacja całości  klimatyzacji kanałowej GWC: ▶️ https://youtu.be/m8BvSsrRX5w
• Trwałość naszych produktów: ▶️ https://youtu.be/a3_OZIj2fLI
• Zobacz kurs montażu rekuperacji: ▶️ https://youtu.be/ZMhyH29QXEY
• Jak dobrać wybrać wymiennik do centrali wentylacyjnej: ▶️ https://youtu.be/PQYRlMa0cU4
• Jak dobrać i zrobić czerpnie i wyrzutnie: ▶️ https://youtu.be/JaYdZvX_Jl0
• Jak dobrać rekuperator, centrale wentylacyjną: ▶️ https://youtu.be/T4-kbpZCiRg
• Wielka teoria anemostatu przy rekuperacji wentylacji: ▶️ https://youtu.be/hmj_Zri58Wo
• Nawiewnik liniowy antresola jak zrobić: ▶️ https://youtu.be/zW6ewKM40F4
• Wielka teoria rekuperacji wentylacji: ▶️ https://youtu.be/TUGCt0jLmsk
• Teoria rozmieszczenia anemostatów: ▶️ https://youtu.be/2DrL7inP8xA
• Rozmieszczenia anemostatów zgodnie z normą PN-83: ▶️ https://youtu.be/tT88G79NqjE
• Łączenie skrzynek rozdzielczych: ▶️ https://youtu.be/Uq1FjNinR7U
• Rozmieszczenia anemostatów zgodnie z MODĄ FACEBOOK: ▶️ https://youtu.be/qKcPhyyynKM
• Rozmieszczenia anemostatów pomysły Paruszewskiego: ▶️ https://youtu.be/TzhaNNL84hU
