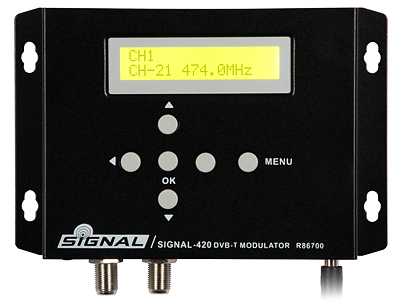

МОДУЛЯТОР DVB-T SIGNAL-420 HDMI-COFDM, поддержка HDCP

Modulator Signal-420 HDMI - COFDM (DVB-T)

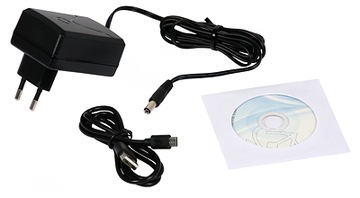

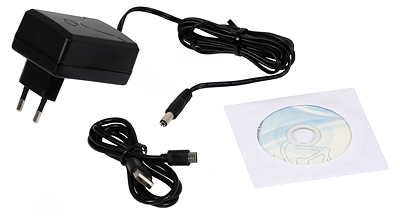

Akcesoria w komplecie

Modulator SIGNAL-420 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T. Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD. Posiada wejścia: HDMI oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem telewizyjnym.

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T. Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego. Maksymalna przepływność strumienia wyjściowego wynieść może zgodnie ze standardem 31,68Mbit/s, przy czym maksymalna przepływność strumienia wideo to 15 Mbit/s.

Urządzenie stanowi doskonałą alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

Konfiguracji wszystkich parametrów dokonuje się przy użyciu przycisków oraz wyświetlacza umieszczonych na przednim panelu modulatora.

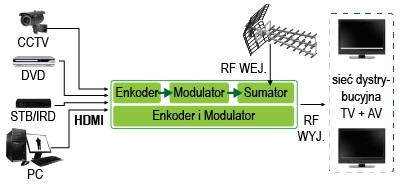

Schemat funkcjonalny urządzenia.

Dystrybucja sygnału HD z odtwarzacza Blu-ray, komputera PC oraz naziemnej telewizji DVB-T z wykorzystaniem cyfrowych modulatorów Signal-420

Dane techniczne:

Kodowanie: H.264

Przepływność strumienia (maks.): 5...15 Mbit/s

Wejście: HDMI x1

Rozdzielczość:

• 1920x1080_60p
• 1920x1080_50p
• 1920x1080_60i
• 1920x1080_50i,
• 1280x720_60p
• 1280x720_50p

Format obrazu: 16:9, 5:4

Sekcja modulatora DVB-T

Standard: DVB-T COFDM

Tryb FFT: 2K/8K

Pasmo: 6 MHz, 7 MHz, 8 MHz

Konstelacja: 64QAM

Interwał bezpieczeństwa: 1/32

FEC: 7/8

MER: ≥ 35 dB

Częstotliwość RF: 50...860 MHz

Poziom wyjściowy RF: 70...100 dBμV

Zarządzanie i konfiguracja

Interfejs lokalny: LCD + przyciski

Ogólne

Zasilanie: DC 12V/1.5A

Wymiary: 125x100x28mm

Masa: 0.5kg
