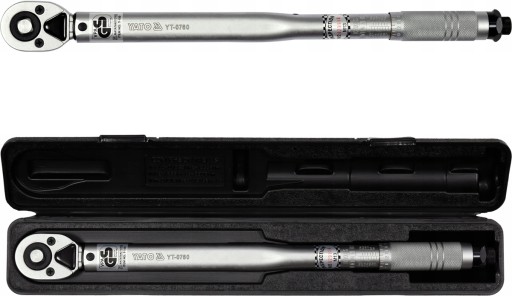

ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ YATO 1/2 42-210 Нм YT-0760

Klucz dynamometryczny 1/2'' 42-210 nm

Klucz wykonany jest ze stali chromowo-wanadowej, co zapewnia jego trwałość i wytrzymałość. Posiada mechaniczny naciąg zapadki dynamometrycznej, która po osiągnięciu żądanej siły dokręcania przeskakuje o jeden ząbek, wydając charakterystyczny dźwięk.

Skala momentów umieszczona jest w rękojeści klucza, jej regulacja następuje poprzez jej obrót. Po ustawieniu żądanego momentu należy zablokować klucz zabezpieczeniem na końcu rączki.

Klucz posiada certyfikat GS.

Parametry

• Długość [mm]: 470
• Rozmiar napędu [cal]: 1/2"
• Wartość momentu [Nm]: 42-210

Przeznaczenie / zastosowanie

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Zawartość opakowania

• klucz dynamometryczny
• fabryczny Certyfikat Kalibracji (Indywidualny dla każdego klucza, oznaczony numerem seryjnym klucza)
• instrukcja obsługi
• karta gwarancyjna
• walizka

Sposób użycia

1. Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne.
2. Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.
3. Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego.
4. Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.
5. Następnie należy zablokować pokrętło mikrometryczne oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.
6. Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

• 1 kG*cm = 13,887 OZ*IN (uncja x cal)
• 1 kG*cm = 0,867 LB*IN (funt x cal)
• 1 kG*m = 9,80665 N*m (Niuton x metr)
• 1 kG*m = 7,233 LB*FT (funt x stopa)
• 1 FT*LB = 12 LB*IN (funt x cal)
• 1 dm*N = 14,16 OZ*IN (uncja x cal)
