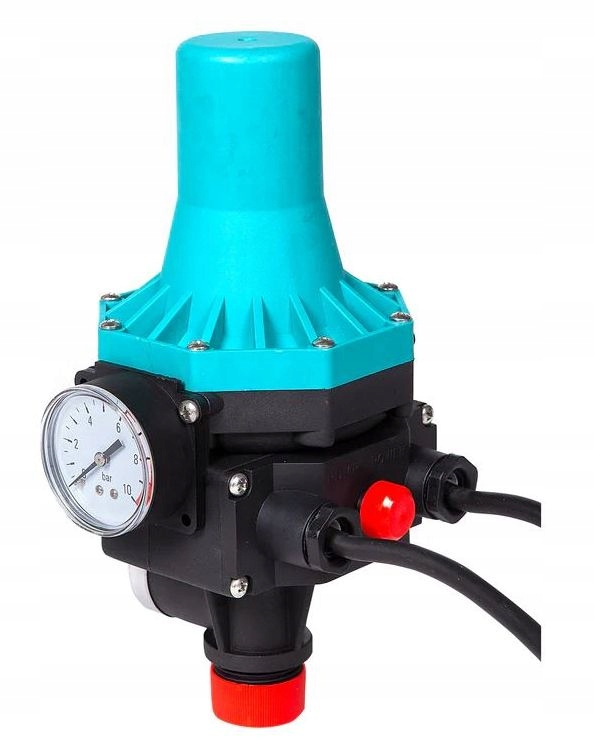

Реле давления для насосов PC-13 IBO 1,5-3 Бар

Zestaw bezzbiornikowy (automat sterujący z pompą) to często wybierane rozwiązanie, gdzie dużą zaletą  pompy wraz ze sterownikiem są nieduże rozmiary oraz niewielka waga urządzenia. Zastosowanie automatu hydroforowego pozwala na korzystanie z instalacji w sposób wygodniejszy i mniej wymagający, jak również w sposób bezpieczniejszy.

Sterownik IBO PC - 13 jest przeznaczony do pompy hydroforowej powierzchniowej i do pompy głębinowej. Posiada wbudowany zawór zwrotny zapewniający przepływ wody tylko w jednym kierunku i blokując jej obieg w kierunku przeciwnym. Przy braku wody sterownik wyłączy pompę, nie dopuszczając do jej awarii, dzięki funkcji ochrony przed suchobiegiem.

Automat hydroforowy (sterownik) PC - 13 steruje pracą pomp hydroforowych powierzchniowych i głębinowych poprzez włączanie i wyłączanie urządzenia. Odkręcenie kranu poprzez automat PC - 13 uruchomi urządzenie, a zakręcenie wody spowoduje, że sterownik PC - 15 wyłączy pompę. Włączenie sprzętu uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego. Natomiast wyłączanie zależne jest od zatrzymania przepływu wody w rurze, na której zainstalowany jest automat. Przy wsparciu sterownika dużo łatwiej utrzymać stałe ciśnienie w instalacji.

Model PC - 13 jest możliwy do podłączenia do pomp o mocy do 1300 W i może działać z pompami jednofazowymi, których pobór prądu w czasie pracy wynosi do 10 A. Urządzenie w komplecie z kablem zasilającym o długości 1 m oraz w przewód o długości 60 cm z gniazdem. Sterownik zastępuje wyłącznik ciśnieniowy i nie współpracuje ze zbiornikami przeponowymi.

PRZEZNACZENIE AUTOMATU HYDROFOROWEGO / STEROWNIKA IBO PC - 13

Automat hydroforowy - sterownik IBO PC - 13 wraz z hydrauliczną pompą powierzchniową lub głębinową tworzy automatyczny zestaw pompujący wodę czystą i zimną, bez zanieczyszczeń z własnych ujęć. Obu pomp używamy często, kiedy nie ma możliwości podłączenia się do istniejącej sieci wodociągowej. Przy zastosowaniu zestawu bezzbiornikowego zaopatrzymy w wodę domy jednorodzinne, domki letniskowe, warsztaty, budynki gospodarcze, czy też zabudowania na działkach rekreacyjnych. Wykorzystamy system w budownictwie jednorodzinnym i wielorodzinnym, w przemyśle, a także przy nawodnieniach. Automat hydroforowy idealnie sprawdzi się, gdy posiadamy zbyt mało miejsca na zbiornik hydroforowy oraz gdy ważna jest dla nas długa, bezawaryjna i bezpieczna praca urządzenia.

MONTAŻ STEROWNIKA PC 13

Urządzenie należy zainstalować po stronie tłocznej pompy w położeniu pionowym między pompą a pierwszym odbiornikiem wody. Ważne jest, aby króciec ssący był w położeniu pionowym, natomiast króciec tłoczny w położeniu poziomym. Jeśli urządzenie ma pracować w instalacji, w której ciśnienie jest powyżej 10 bar, należy przed urządzeniem zainstalować reduktor ciśnienia, obniżający ciśnienie w urządzeniu. Urządzenie może współpracować z pompą wytwarzającą ciśnienie nie mniejsze niż 2 bar na wejściu do automatu PC. Montaż sterownika przebiega szybko i sprawnie. Przed uruchomieniem zestawu należy zapoznać się z załączoną instrukcją obsługi pompy oraz sterownika.

GŁÓWNE WŁAŚCIWOŚCI I ZALETY STEROWNIKA PC - 13

• Możliwość pracy tylko z pompą, bez zbiornika i osprzętu
• Automatyzuje prace instalacji i czyni ją bezpieczniejszą
• kontrola i stabilizacja ciśnienia w instalacji
• Wbudowany zawór zwrotny
• Ochrona przed suchobiegiem
• Wbudowany manometr
• Manualny włącznik RESET
• Zwiększa żywotność pompy
• Kompaktowe rozmiary

Specyfikacja techniczna

• Napięcie zasilania 220 V - 240 V
• Stopień ochrony IP 65
• Max. temp. wody 40 °C
• Częstotliwość prądu zasilania 50 / 60 Hz
• Max. dopuszczalne ciśnienie układu 10 bar
• Max. moc sterowanej pompy 1, 3 kW
• Max. pobór prądu sterowanej pompy 10 A
• Zakres ustawień ciśnienia włączania 1, 5 - 3 bar
• Waga produktu 1 kg
• dysza ssąca 1"
• dysza wylotowa 1"
• wbudowany zawór zwrotny
• zabezpieczenie przed pracą na sucho
• wbudowany manometr
• Przełącznik ręczny RESET
• diodę sygnalizującą zasilanie ZASILANIE
• dioda sygnalizująca pracę pompy zapalona
