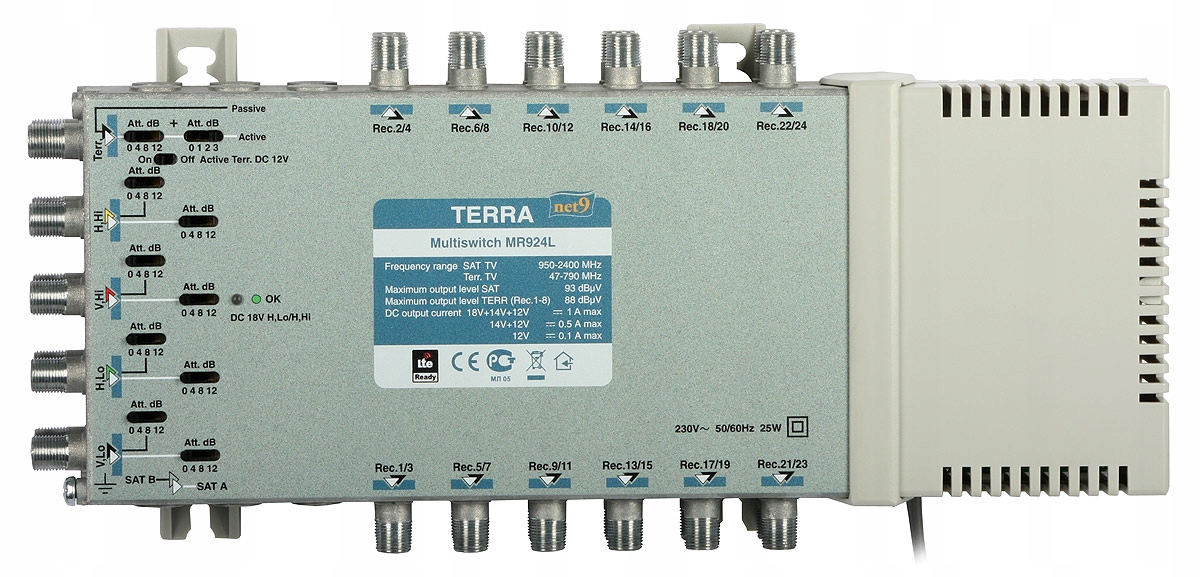

Мультисвитч 2-СПУТНИКОВЫЙ, 24-ВЫХОДА TERRA MR-924L WZM

Multiswitch MR-924L TERRA klasa A, 9-wejściowy, 24-wyjściowy z aktywną naziemną

Cechy wyróżniające

• multiswitch radialny,
• wbudowana prekorekcja charakterystyki kabla,
• grupowanie wyjść pod względem poziomu wyjściowego,
• separacja pomiędzy wejściami większa niż 30 dB,
• możliwość zasilania przedwzmacniacza dla anteny naziemnej,
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz),
• pasywny tor sygnału TV (5-862 MHz),
• wbudowany zasilacz,
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche przeznaczone są do pracy wewnątrz budynku.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowany w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

Multiswitch MR-924L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-924L został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

Najwyższa jakość

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA to gwarancja najwyższej jakości.

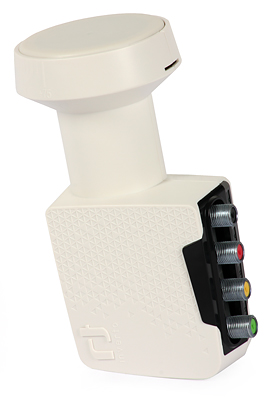

Do multiswitchy zawsze stosujemy konwerter typu QUATTRO

Dane techniczne:

Pasmo pracy [MHz]:

• SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Tor pasywny 5 - 862

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] SAT:

• wyjścia 1-16: 2...7
• wyjścia 17-32: 1...5

Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB] Tor aktywny DVB-T/Radio:

• wyjścia 1-8: 1...4
• wyjścia 9-16: 0...2
• wyjścia 17-24: -1...0

Tłumienie [dB] Tor pasywny:

• wyjścia 1-8: 29
• wyjścia 9-16: 31
• wyjścia 17-24: 33

Regulacja wzmocnienia w torze SAT [dB]: 12, krok 4 dB

Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1 dB

Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 93

Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]:

• wyjścia 1-8: 85
• wyjścia 9-12: 83
• wyjścia 13-16: 81

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]: > 30

Zasilanie na wejściach RF:

• H/Lo, H/Hi - 18 V
• V/Lo, V/Hi - 14 V
• TV naziemna - 12 V

Natężenie prądu na wejściach RF [A]:

• +18V&+14V&+12V: < 0,1;
• +14V&+12V: < 0,5;
• +12V: < 0,1

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Sygnały sterujące: 14/18 V, 0/22 kHz, tone burst lub DiSEqC 1.0, DiSEqC 2.0

Pobór mocy**: AC 230 V 50/60 Hz 4 W

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 293x135x52

Masa [kg]: 1,75
