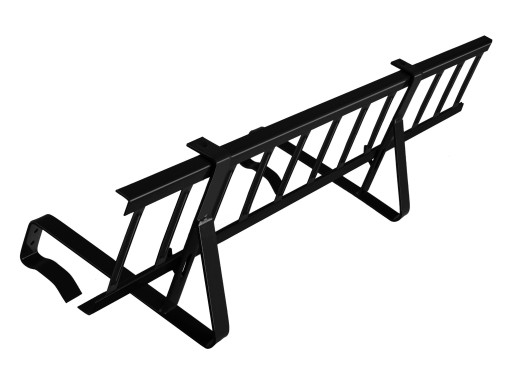

Komplet ochrony przeciwśniegowej do dachówki betonowej lub ceramicznej oraz karpiówki układanej w łuskę typ LN1

• Długość płotka: 150 cm
• Wysokość płotka: 15 cm
• Kolor: Czarny - RAL 9005
• Nachylenie dachu: do 20°
• Materiał: ocynkowana ogniowo oraz lakierowany proszkowo

Opis kompletu

Komplet składa się:

• Płotek przeciwśniegowy: 1 szt.
• Uchwytów płotka: 2 szt.

Wymiary:

• Długość płotka: 1500 mm
• Wysokość płotka: 150 mm
• Odległość między szczeblami płotka: 70 mm

Materiał: Ocynkowany ogniowo kątownik 20 x 20 x 2 mm (szkielet płotka) oraz ocynkowana ogniowo blacha stalowa o grubości 1 mm (szczeble) oferowany, wraz z ocynkowanymi ogniowo uchwytami płotka, w wersji nielakierowanej lub malowanej proszkowo. Uchwyt wykonany jest z blachy stalowej o szerokości 30 mm i grubości 4 mm.

Rodzaj pokrycia: Komplet na dach spadzisty, pokryty dachówką betonową lub ceramiczną, a także do karpiówki układanej w łuskę, o nachyleniu poniżej 20°. Wersja "LN" do dachówki charakteryzuje się łatwiejszym sposobem montażu.

Kąt nachylenia dachu a ilość uchwytów przypadających na płotek

Od czego zależy ilość uchwytów?

1. od kąta nachylenia dachu (im większy, tym większa ilość uchwytów jest wymagana)
2. od długości połaci dachowej (krokwi) - powyżej 6 m wymagane jest zwiększenie ilości uchwytów, lub nawet montaż drugiego rzędu płotków
3. w przypadku standardowych długości krokwi, stosuje się ilość uchwytów zgodną z poniższym zestawieniem

Kąt nachylenia dachu a ilość uchwytów przypadających na płotek 1,5 m:

• do 20°: 2
• od 20° do 40°: 3
• 40º i więcej: 4

Ilość wsporników przypadających na płotek zależna jest od kąta pochylenia dachu! Komplety na inne nachylenia dachów dostępne na innych stronach.

Wyjątki:

• Gdy kąt nachylenia połaci dachowej wynosi powyżej 55° - zawsze dodajemy jeden uchwyt do zestawu.
• Gdy długość krokwi jest większa niż 6 m, należy dodać 1 uchwyt na każde 2 m krokwi ponad 7 m. Czyli od 6 m do 8 m - dodatkowo jeden, od 8 m do 10 m - dodatkowe dwa uchwyty.
• Powyżej 10 m, konieczne jest zastosowanie kolejnego rzędu płotka - ok. 4 m powyżej pierwszego rzędu. W takim przypadku niższy płotek montujemy zgodnie z powyższą tabelką, wyższy natomiast zgodnie z punktem 2.
• Do płotków o wysokości 20 cm należy zastosować dodatkowy wspornik.

Uwaga! Powyższe informację są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

Powłoka ochronna

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem elementów cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję.

Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok. 450°C. W trakcie kąpieli następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący po ostudzeniu warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.

Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowa lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku lakierowanych proszkowo elementów komunikacji dachowej, zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka. Warto elementy zakupić od sprawdzonych i pewnych dostawców, którzy dostarczą detale wyprodukowane zgodnie z obowiązującymi przepisami.

Cynkowanie ogniowe

• Odporność na korozję: bardzo wysoka
• Grubość warstwy cynkowej 50 µm - 150 µm
• Dokładność pokrycia: niska
• Końcowa jakość i jednorodność obróbki: niska

Cynkowanie galwaniczne

• Odporność na korozję: niska
• Grubość warstwy cynkowej 10 µm - 30 µm
• Dokładność pokrycia: średnia
• Końcowa jakość i jednorodność obróbki: średnia

Komunikacja dachowa oferowana jest w wersji nielakierowanej (wyłącznie ocynkowanej ogniowo) lub dodatkowo malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka,
• działania antykorozyjne (wspomaga proces ochrony antykorozyjnej cynkowania ogniowego o dodatkowe 10 lat),
• odporność na uszkodzenia mechaniczne,
• odporność termiczna,
• wysoka odporność na działania czynników chemicznych,
• nieszkodliwość dla środowiska.

W skład kompletu wchodzi

• 1 x Płotek przeciwśniegowy

Długość płotka:

Płotek dostępny jest w trzech wymiarach długości standardowych: 1,5 m, 2 m, i 3 m. W zależności od długości płotka oraz stopnia nachylenia połaci dachu należy zastosować odpowiednią liczbę wsporników, która została opisana w osobnej tabeli.

Wysokość płotka:

W ofercie dostępne są dwie wysokości płotka przeciwśniegowego: 15 cm oraz 20 cm. Płotki, o zwiększonej powierzchni zgarniającej śnieg, zalecane są w rejonach charakteryzujących się obfitszymi opadami śniegu.

Warto zwrócić uwagę, że w przypadku stosowania zestawu z 20 cm płotkiem należy pamiętać o zastosowaniu dodatkowego wspornika, w stosunku do tradycyjnego wariantu zestawu z 15 cm płotkiem.

Rozmiar i materiał płotka:

Płotek wykonany jest z kątownika stalowego o wymiarach 20 x 20 x 2 mm (szkielet płotka) oraz blachy stalowej o 20 x 1 mm (poprzeczki) specjalnie wyprofilowanej dla zwiększenia sztywności. Odległość między szczeblami płotka to 70 mm!

• 2 x Uchwyt płotka

Sposób montażu płotka od uchwytu:

Specjalne przetłoczenia na uchwycie pozwalają na szybki i łatwy montaż płotka przeciwśniegowego. Wystarczy wcisnąć profil płotka w zatrzaski - nowy sposób mocowania płotka do uchwytów typu "click" jest wyjątkowo trwały. Nie potrzebujesz do tego żadnych dodatkowych narzędzi.

Wysokość montażu płotka:

Płotek po montażu znajduje się 65 mm ponad podstawą uchwytu. W przypadku pokryć, których wysokość modułu przekracza 65 mm, montaż nie będzie możliwy. Dotyczy to przede wszystkim:

• blachodachówek o wysokości fali < 65 mm
• blach trapezowych o module < 65 mm (profil T-65)
• płyt falistych o wysokości fali < 65 mm

Czym różni się typ montażu uchwytu Standard od LN?

Odpowiedź jest prosta - za typ montażu odpowiada uchwyt płotka przeciwśniegowego. A zatem mamy do czynienia z uchwytem Standard, oraz uchwytem typ LN.

W przypadku każdego uchwytu konieczne jest szlifowanie dachówek.

Poniżej przedstawimy zdjęcia z montażu, aby dobrze zilustrować różnice:

• Uchwyt Standard: składa się z dwóch elementów, między którymi znajduje się dachówka. Wymaga zastosowania dwóch łat pomocniczych, po jednej na każdą część uchwytu. Mocowanie takiego uchwytu jest stabilniejsze, jednak wymaga większego nakładu pracy przy montażu. Uchwyt jest mocowany w dwóch punktach za pomocą czterech wkrętów.

• Uchwyt LN: jest zaczepiany o łatę. Składa się z jednego elementu. Nie wymaga stosowania łaty pomocniczej. Uchwyt jest mocowany w jednym punkcie za pomocą dwóch wkrętów.

Instrukcja montażu

Wspornik płotka – dachówka cementowa, zwany w dalszej części instrukcji "wspornikiem płotka" przeznaczony jest do montażu na dachach krytych dachówką betonową lub ceramiczną z włączeniem pokrycia z dachówki "karpiówki" układanej w łuskę. Stanowi element nośny dla płotka śniegowego. Montaż wspornika powinien odbywać się w momencie układania pokrycia dachowego. Wspornik płotka śniegowego (1) montuje się bezpośrednio do krokwi (6) lub łaty pomocniczej (5), przy użyciu wkrętów (3) do drewna ø6. W dachówce przykrywającej wspornik należy szlifować zamek na szerokość wspornika, eliminuje to efekt unoszenia się dachówki. Wsporniki płotka montować na wysokości murłaty lub powyżej niej w odległościach nie większych niż 800 mm. Maksymalny rozstaw można zastosować przy połaciach dachowych gdzie odległość od linii płotków do kalenicy nie jest większa niż 3 m, a pochył dachu powyżej 40°. W innych przypadkach należy zwiększyć zagęszczenie wsporników przypadające na 1 mb płotka oraz dodatkowo zastosować śniegołapy w połowie połaci dachowej.
