ДАТЧИК ВЛАЖНОСТИ ПОЧВЫ GB6996C

CZUJNIK WILGOTNOŚCI GLEBY GB6996C

do sterowników 24V AC oraz do sterownika GB6980C 9V DC

Zasada działania czujnika opiera się na okresowym pomiarze wilgotności gleby przeprowadzanym co około 60s za pomocą sondy glebowej, na którą składają się dwie płytki stykowe. W przypadku gdy poziom wilgotności osiągnie nastawioną wartość, sterownik otrzyma od czujnika sygnał rozwarcia (przerwanie obwodu) i zaprogramowane cykle nawodnienia sterownika zostaną wstrzymane do czasu spadku wilgotności podłoża (zamknięcia obwodu)

Specyfikacja:

• Symbol artykułu GB6996C
• Napięcie sterowane nominalne 24V AC/DC(max. 30 VAC/DC)
• Wymiary 7.2cm x 13.5cmx 9.2cm
• Długość kabla 5m zakończony wtyczką ‘mini-jack’
• Zakres wilgotności 3 zakresy wolumetryczne:25%, 45%, 65%
• Częstotliwość pomiaru okresowa co około 60s
• Zasilanie Baterie alkaliczne AA 1.5V (niezałączone) x2. Nie stosowanie akumulatorów AA 1.2V!
• Pobór prądu≤50 μA
• Klasa ochronności IP66
• Typ portu Normalnie zwarty (NC) max. 2A przy 30V

Elementy urządzenia:

• 1.Obudowa czujnika wilgotności z komorą baterii na spodzie
• 2.Przycisk selektora wilgotności / wyłączenia
• 3.Sonda wilgotności w postaci podwójnej płytki
• 4.Kabel przyłączeniowy o długości 5m zakończony wtyczką ‘mini jack’

Czujnik wilgotności gleby przeznaczony jest do współpracy ze sterownikami nawadniania o napięciu wyjściowym 24V AC w celu wyeliminowania zbędnego nawadniania przy zbyt wilgotnym podłożu. Może współpracować z większością niskonapięciowych sterowników 24V różnych firm np. Greenmill: GB6964C, GB6968C,GB6991C, GBK3504TR, GBK3506TR z przyłączami czujnika typu normalnie-zwarty (NC) oraz ze sterownikiem 9V GB6980C w nowszej wersji z gniazdem mini-jack. Czujnik nie współpracuje bezpośrednio ze sterownikami z wejściem detektora typu 'normalnie otwarty', lecz może być łączony z podłączonymi do niego elektrozaworami przy połączeniu szeregowym na kablu wspólnym (C). Czujnik może być również stosowany do bezpośredniego sterowania jednym elektrozaworem 24V AC przy połączeniu szeregowym.

INSTALACJA

Zazwyczaj czujnik instaluje się w zasięgu pracy zraszaczy. Na około 1h przed instalacją czujnika podlać podłoże w celu jego zmiękczenia. Upewnić się, że w glebie pod miejscem instalacji czujnika nie znajdują się kamienie lub inne przeszkody.Twarde podłoże lub przeszkody mogą uszkodzić sondę czujnika.Wbić poziomo czujnik w podłoże,aż do oparcia się o jego górną warstwę. Następie delikatnie uklepać ziemię, aby dotykała ściśle do sondy. Upewnić się, że wyjmowana wtyczka wyprowadzająca kabel jest całkowicie włożona do czujnika. Zaleca się oznaczenie miejsca instalacji czujnika bądź okrycia go ażurowym koszem, aby nie doszło do nadepnięcia na czujnik. Nie ciągnąć za kabel, nie przemieszczać czujnika po instalacji!

W celu prawidłowego podłączenia czujnika do sterownika należy najpierw zapoznać się z instrukcją instalacji danego sterownika.

Generalne zasady łączenia, które mogą być odmienne od podanych przez producenta sterownika:

STEROWNIKI 24V z zaciskami SENSOR np. sterowniki: Greenmill Aqua system GB6964C, GB6968C, GB6991C, K-Rain RPS46:GBK3504/GBK3506, ELGO ITEC, itp.W przypadku sterownika wyposażonego fabrycznie w zaciski Sensor (oznaczone R, SN, SS lub podobnie) należy zainstalować detektor między zaciskami R i C. Wtyczka mini-jack jest zbędna i należy ją odciąć a następnie zdjąć izolację z przewodów i dokręcić śrubami do styków sterownika.

STEROWNIKI 24V bez zacisków SENSOR np. wybrane modele sterowników: ORBIT®Pocket, ELGO MINITEC, itp.Zasadniczo detektor deszczu łączymy szeregowo z kablem wspólnym (C)ommon wyprowadzającym przewód ‘masy’ 24V ze sterownika do elektrozaworów. Innym sposobem podłączenia jest połączenie szeregowe na jednym przewodów zasilającym 24V AC idącym z transformatora sieciowego.Wtyczka mini-jack jest zbędna i należy ją odciąć na końcu przewodu.

STEROWNIK 9V GB6980C (wersja od roku 2017wyposażona w gniazdo detektora na spodzie panelu):podłączyć wtyczkę mini-jack po wyjęciu gumowej zaślepki.W przypadku,gdy sterownik 24V wyposażony jest w przełącznik 'SENSOR' należy ustawić go w pozycji załączonej, gdy detektor deszczu ma być używany.Jeśli na zaciskach sterownika służących podłączeniu detektora znajduje się metalowa zworka-należy ją usunąć, aby detektor pracował poprawnie.Zwrócić uwagę aby właściwie podłączyć czujnik do sterownika: błędne podłączenie do niewłaściwych zacisków może spowodować zwarcie.

Tryby pracy/progi wilgotności:

WYŁĄCZONY(X):w tym trybie czujnik wysyła sygnał zwarcia przewodów informując sterownik,że zaprogramowane nawadnianie może być wykonane.

25%: niski poziom wilgotności (Small). Gdy poziom wilgotności gleby jest mniejszy od ok. 25% wtedy nawadnianie jest wykonywane. Gdy wilgotność gleby jest większa wtedy cykle nawadniania są wstrzymane do czasu spadku wilgotności.

45% średni poziom wilgotności (Medium). Gdy poziom wilgotności gleby jest mniejszy od ok. 45% wtedy nawadnianie jest wykonywane. Gdy wilgotność gleby jest większa wtedy cykle nawadniania są wstrzymane do czasu spadku wilgotności.

65% wysoki poziom wilgotności (Large). Gdy poziom wilgotności gleby jest mniejszy od ok.  65% wtedy nawadnianie jest wykonywane. Gdy wilgotność gleby jest większa wtedy cykle nawadniania są wstrzymane do czasu spadku wilgotności.

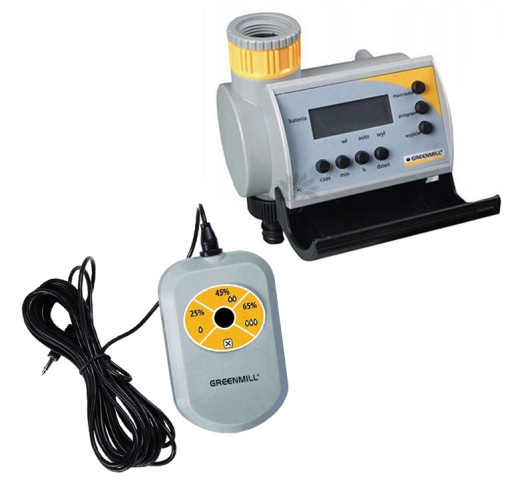

Na Naszej innej aukcji znajdziesz sterownik nawadniania.

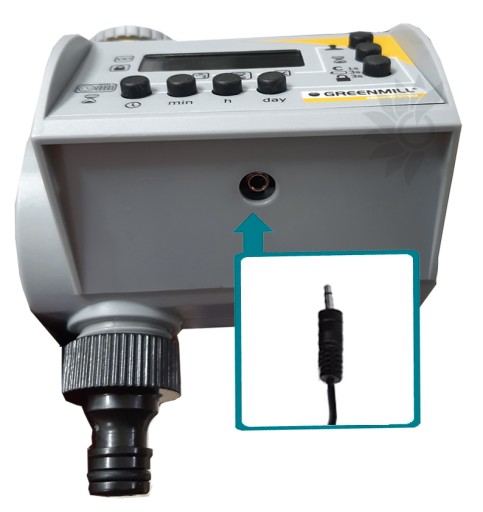

PODPIĘCIE CZUJNIKA DO NASZEGO STEROWNIKA JEST BARDZO PROSTE DZIĘKI KOŃCÓWCE MINIJACK.
