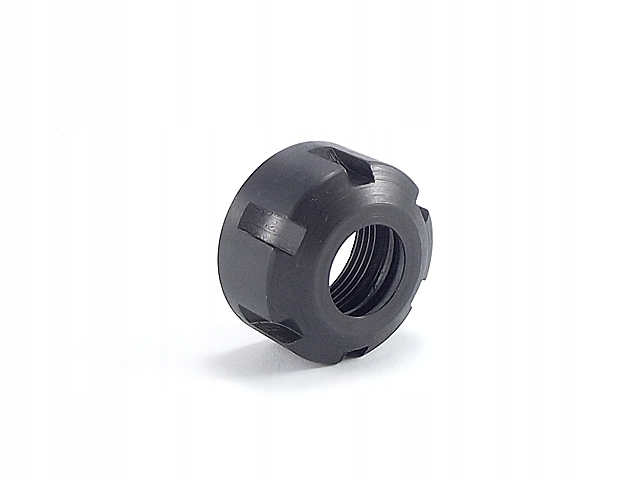

ЗАЖИМНАЯ ГАЙКА ДЛЯ ВТУЛОК ER20 9833 APX

Nakrętka mocująca do tulejek ER20 - APX (9833)

Producent: APX

Właściwości i zastosowanie:

• Wykonana ze stali o wysokiej jakości
• Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499
• Przed montażem w oprawce tulejka musi być włożona do nakrętki

Dane techniczne:

• ER: 20 mm
• DIN 6499
• D: 20 mm
• D: 35 mm
• H: 19,0 mm

Montaż tulejek w nakrętkach:

Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:

• Tulejkę włożyć pod kątem do nakrętki
• Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
• Wcisnąć tulejkę do nakrętki (rys. B)
• Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
