Антенный диплексер AMS ZA-106AMs FM/VHF+UHF MUX8

Zwrotnica antenowa ZA-106AMs FM+VHF/UHF zewnętrzna

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz

Produkt polski

Cechy wyróżniające:

• ekranowana obudowa
• wbudowany filtr LTE 5G
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• przejście prądowe w torze VHF/UHF (max. 24 V/250 mA)

Zwrotnica ZA-106AMs dwuwejściowa stosowana jest jako element sumujący sygnały z dwóch anten: FM (87-110 MHz) oraz DVB-T (174-230 MHz / 471-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.

Zwrotnica ZA-106AMs przeznaczona jest do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.

Do zestawu dołączone są gumowe osłonki zabezpieczające złącza F przed dostępem wody.

Możliwe jest przesyłanie zasilania do przedwzmacniaczy przez wejście VHF/UHF.

Zwrotnica wyposażona w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).

W komplecie znajdują się:

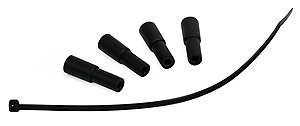

Gumowe osłonki zabezpieczające złącza F przed dostępem wody

3 złącza typu F do podłączenia przewodów

Przykłady zastosowania zwrotnicy:

Schemat zastosowania zwrotnicy do połączenia dwóch anten pasywnych: anteny szerokopasmowej (UHF/VHF) i anteny radiowej FM do jednego telewizora. Zsumowany sygnał z anten najlepiej rozdzielić za pomocą gniazda końcowego RTV aby podłączyć telewizor i radio.

Schemat zastosowania zwrotnicy do połączenia dwóch anten: anteny szerokopasmowej (UHF/VHF) ze wzmacniaczem i anteny radiowej FM z symetryzatorem do jednego telewizora. Przy telewizorze konieczny jest zasilacz. Zwrotnica przepuszcza napięcie do wzmacniacza w antenie szerokopasmowej (UHF/VHF) natomiast do anteny radiowej FM napięcie jest blokowane. W takim układzie do rozdzielenia sygnału na telewizor i radio trzeba użyć rozgałęźnika przepuszczającego napięcie.

Schemat zastosowania zwrotnicy do połączenia dwóch anten: anteny szerokopasmowej (UHF/VHF) i anteny radiowej FM do 3 telewizorów i radia przy zastosowaniu AWS-144. W antenie szerokopasmowej (UHF/VHF) można zastosować wzmacniacz. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.

Dane techniczne:

Ilość wejść / wyjść: 2 / 1

Wejściowe zakresy częstotliwości:

• pasmo FM: 87-110 MHz
• pasmo VHF/UHF: 174-694 MHz

Tłumienie przepustowe + / - 0,5: 1dB (FM/VHF/UHF)

Separacja wejść: => 40 dB

R wej. i wyj. Gniazda F: 75 Om

Przejście składowej stałej U max.24V: wej. UHF/VHF 250 mA
