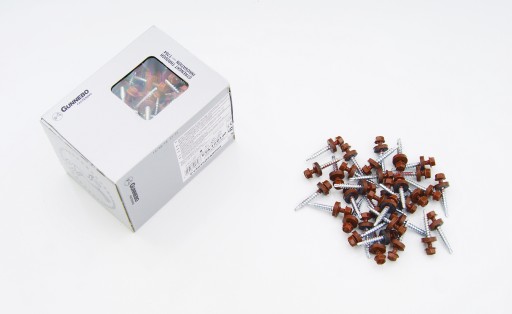

Шурупы Etanco Farm 250шт RAL 8016 4,8х35мм

Wkręt wiercący samogwintujący do mocowania blach stalowych do konstrukcji drewnianej

• Opakowanie: 250szt
• Wymiar: 4.8 x 35mm
• Kolor: RAL 8016

Łącznik wiercący samogwintujący ze stali węglowej utwardzanej powierzchniowo, ocynkowany elektrolitycznie ze zredukowanym punktem wiercącym, gwintem do drewna oraz łbem sześciokątnym podkładkowym, z zamontowaną podkładką stalową z nawulkanizowanym EPDM.

Powłoka malarska Powder.coat 50µm

• dodatkowa istotna ochrona antykorozyjna
• idealne dopasowanie do koloru pokrycia dachowego
• UV stabilizatory - niezmienność koloru nawet po kilkunastu latach
• nowoczesna technologia proszkowego malowania Powder.coat zapewnia trwałość powłoki podczas montażu oraz długi okres eksploatacji

Podkładka metalowa

• specjalny kształt stalowej podkładki zapewnia właściwe ułożenie materiału uszczelniającego EPDM

Powłoka cynkowa Dura.zinc

• podstawowe najważniejsze zabezpieczenie przeciw rdzy
• zapewniamy standardowe 12µm cynku na gwintach
• własna nowoczesna cynkownia zapewnia najwyższą jakość

Końcówka samowiercąca Drill.point

• specjalnie opracowana samowiercąca końcówka GUNNEBO FASTENING Drill.point
• optymalne przewiercenie blachy w krótkim czasie średnio 0,5-0,6s (norma <1 s dla blachy 0,75mm)
• optymalna ochronna warstwa powłoki cynkowej nie zdziera się podczas przewiercania blachy
• przewiercalność DC max 2 x 1,0 mm

Uszczelka EPDM

• wykonana z najlepszego materiału uszczelniającego - EPDM
• nie traci na elastyczności w czasie, bardzo długi okres starzenia
• odporna na zmienne warunki atmosferyczne i promieniowanie UV
• po zamontowaniu sama wulkanizuje się na blasze, tworząc szczelne połączenie
• zachowuje swoje właściwości pod wpływem temperatur w przedziale -50°C do +100°C

WŁAŚCIWOŚCI

• Zastosowanie i przeznaczenie: Mocowanianie blach stalowych o profilu dachowym do konstrukcji drewnianej
• Materiał i pokrycie: Stal węglowa utwardzana powierzchniowo
• Ochrona galwaniczna: Ocynk galwaniczny
• Podkładka: Stalowa z nawulkanizowanym EPDM
• Aprobata techniczna: AT-15-5174/2007
• Wymiar: 4.8mm x 35mm
• Ø podkładki: 14mm
• Średnie zużycie łączników: 6 - 7 szt / m2 pokrycia dachowego

• Marka GUNNEBO FASTENING oznacza ponad 240 letnią tradycję w produkcji różnego typu zamocowań
• Charakterystyczne oznakowanie produktów GUNNEBO FASTENING pozwala na ich łatwe rozpoznanie
• Ścisła kontrola produkcji prowadzona przez wewnętrzne laboratorium gwarantuje wysokiej klasy produkty
• Każda partia produkcyjna otrzymuje unikalny numer co umożliwia jej precyzyjną identyfikację
• Nasze produkty posiadają Aprobaty Techniczne ITB a potwierdzeniem ich jakości jest certyfikat Zakładowej Kontroli Produkcji

Dostępne kolory

• wiśniowy: RAL 3005
• ciemny wiśniowy: RAL 3009
• czerwony: RAL 3011
• ciemny grafit: RAL 5008
• zielony: RAL 6020
• grafitowy: RAL 7024
• ceglasty: RAL 8004
• brązowy: RAL 8017
• ciemny brązowy: RAL 8019
• czarny: RAL 9005
• srebrny metalik: RAL 9006

Potwierdzona jakość na lata...

Nowoczesne metody badawcze oraz system jakości ISO9001:2008 zapewniają ciągłą kontrolę jakości produkowanych wyrobów.

Niezależne, renomowane laboratorium potwierdziło wysoką jakość naszych wkrętów w stosunku do produktów innych firm dostępnych na polskim rynku

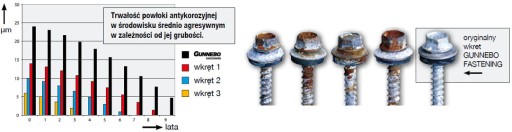

Testowane łączniki GUNNEBO FASTENING nawet po 72 godzinach w komorze solnej zachowują właściwości antykorozyjne i nie narażają mocowanego pokrycia dachowego na przerdzewienie w punkcie zamocowania. W przypadku innych wkrętów dostępnych na polskim rynku należy liczyć się z doszczelnianiem dachu już po kilku latach. Tak wyglądają najczęściej kupowane w Polsce łączniki innych firm po 72 godzinach w komorze solnej.

Zastosowanie łączników farmerskich do mocowania blachodachówki do podłoża drewnianego

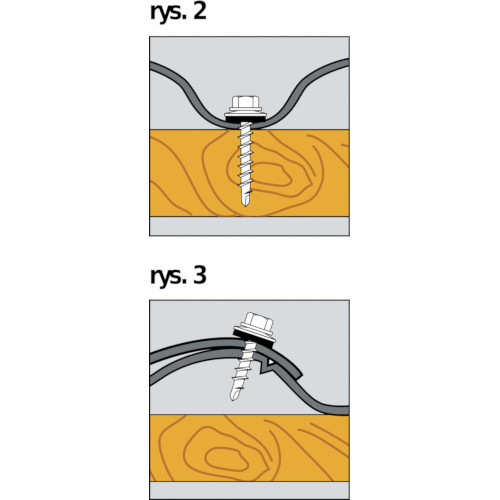

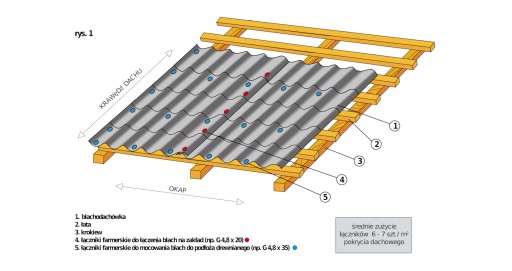

Rysunek 1 przedstawia zalecane rozmieszczenie łączników farmerskich. Blachodachówkę mocuje się do podłoża za pomocą łączników 4,8x35mm w najniższym punkcie fali tuż przed przetłoczeniem poprzecznym arkusza blachy (rys. 2). W przypadku blachodachówki aluminiowej stosuje się łączniki GTAF 5,5x35mm. Arkusze blachodachówki na zakładkach podłużnych należy łączyć za pomocą łączników 4,8x20mm w najwyższym punkcie fali, tuż przed przetłoczeniem poprzecznym arkusza. W przypadku blachodachówki aluminiowej stosuje się łączniki aluminiowe GTAF 5,5x20mm. Na zakładkach podłużnych blachodachówki łączniki należy umieścić powyżej rowka kapilarnego (rynienki) znajdującego się w arkuszu umieszczonym pod spodem (rys. 3).

Blachodachówkę należy mocować do podłoża drewnianego co drugą łatę. W linii mocowania, łączniki należy umieszczać co drugą dolną falę blachy. Łączniki do łączenia blach na zakład należy umieszczać w każdym szeregu blachówek na zakładzie blachy. Przy krawędzi dachu arkusze blachodachówki należy zamocować do każdej łaty. W kalenicy arkusze blachodachówki należy zamocować w każdą dolną falę blachy. W linii okapu arkusza blachy należy zamocować co najmniej w co drugą dolną falę blachy. Zakład poprzeczny blachy należy zamocować do łaty w każdą dolną falę blachy.

Takie zamocowanie zapewnia optymalną pracę pokrycia. Prezentowany sposób mocowania jest przykładowy i może nie mieć zastosowania do wszystkich dachów. W przypadku gdy instrukcja montażu producenta blachodachówki zaleca inne rozmieszczenie łączników niż podane powyżej, montaż należy przeprowadzić zgodnie z instrukcją montażu producenta blachodachówki. W razie wątpliwości należy skorzystać z porady projektanta lub działu technicznego producenta blachodachówki.

ŁĄCZNIKI FARMERSKIE NIE SĄ PRZEZNACZONE DO MOCOWANIA TRAPEZOWYCH BLACH KONSTRUKCYJNYCH DO PODŁOŻA DREWNIANEGO W KONSTRUKCJACH NOŚNYCH

Ogólne zasady montażu

• montaż łącznika powinien zawsze odbywać się prostopadle do podłoża,
• montaż łącznika powinien być wykonany przy pomocy wkrętarki wyposażonej w regulowane sprzęgło lub ogranicznik głębokości osadzenia,
• podczas montażu należy przestrzegać wszystkich parametrów zalecanych dla danego typu łącznika,
• jakakolwiek modyfikacja łączników, w tym ich obcinanie, jest niedozwolona,
• w przypadku wystąpienia jakichkolwiek uszkodzeń powłoki antykorozyjnej, ubytki należy zabezpieczyć (uzupełnić),
• do montażu łączników pokrytych powłoką malarską zaleca się użycie wyłącznie nasadek sprężynowych

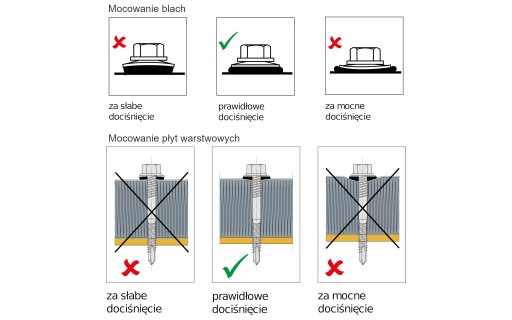

Prawidłowe dociśnięcie podkładki

Dobór łączników

Łączenie blachodachówki na zakład:

• minimalna grubość blach: 2 x 0,5 mm
• maksymalna grubość blach: 2 x 1,0 mm
• klasa korozyjności środowiska: C1-C2 - G, C3 - GTA F02, C4 - GTX F02

Mocowanie blachodachówki do podłoża drewnianego:

• minimalna grubość blach: 1 x 0,5 mm
• maksymalna grubość blach: 2 x 1,0 mm
• głębokość mocowania min. 20 mm
• klasa korozyjności środowiska: C1-C2 - G (min. 20mm - GT F2), C3 - GTA F2, C4 - GTX F2

Środowisko korozyjne

Prawidłowy dobór łączników do środowiska korozyjnego, w którym mają zostać użyte, jest kluczowym parametrem mającym wpływ na bezpieczeństwo konstrukcji. Istnieje wiele typów korozji. Łączniki do mocowania elementów lekkiej obudowy ścian i dachów, są szczególnie narażone na dwa jej rodzaje: korozję atmosferyczną oraz galwaniczną.

Dobór łączników do środowiska korozyjnego ze względu na agresywność atmosfery, można dokonać w oparciu o normy EN-IS 12844-2.

Przy doborze łączników należy również pamiętać o korozji galwanicznej. Korozja galwaniczna zachodzi, gdy w środowisku korozyjnym znajdują się co najmniej dwa różne metale, będące w kontakcie elektrycznym.

Tworzy się wówczas ogniwo galwaniczne, w którym jeden z metali jest anodą, drugi katodą. Zniszczenie korozyjne połączenia zależy od kilku czynników:

• położenie obu metali w szeregu napięciowym (różnica potencjałów),
• powierzchni elementów metalowych, kontaktujących,
• obecność roztworu korozyjnego (np. woda morska).

W procesie doboru łączników należy dążyć do sytuacji, w które występują małe obszary katodowe i duże obszary anodowe. Jest to tak zwana ochrona katodowa. W praktyce oznacza to, że łączniki powinny być zawsze wykonane z materiału bardziej szlachetnego, niż mocowane elementy konstrukcji.
