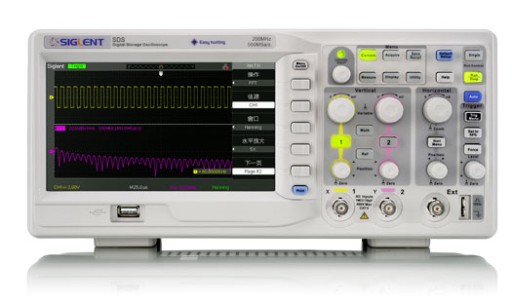

Oscyloskop cyfrowy - 2x50MHz - MENU PL - akcesoria w zestawie - SIGLENT SDS1052DL+ ver. 2019

_________________________________________________+_________________________________________________

-------------------------------------------------------  GENERATOR DDS  -------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------------------------------

SDS1052DL+ to dwukanałowy uniwersalny oscyloskop cyfrowy produkcji Siglent. Każdy z dwóch kanałów wejściowych CH1 i CH2 ma szerokość pasma  po 50MHz. Próbkowanie przetwornika ADC w czasie rzeczywistym wynosi 500MS na sekundę, obsługiwany jest także tryb próbkowania ekwiwalentnego 50GSa/s dla przebiegów okresowych. Obserwowane przebiegi elektryczne - oscylogramy prezentowane są na dużym kolorowym wyświetlacz LCD typu TFT; 7 calowy wyświetlaczw oscyloskopie SDS1052DL+ charakteryzuje sie dużą rozdzielczością 800x480 i 24 bitową paletą barw.  W cyfrowym oscyloskopie SDS1052DL+ początkujący elektronicy docenią funkcję AutoSet czyli samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora). W oscyloskopie SDS1052DL+ dodatkowe funkcje rekordera przebiegów, pass/fail (tzw. masek). Cechą szczególną, którą z pewnością docenią początkujący użytkownicy jest POLSKIE MENU w oscyloskopie SDS1052DL+.

Oscyloskop cyfrowy Siglent SDS1052DL+ produkowany jest w oparciu o najnowocześniejsze technologie. SDS1052DL+ posiada nowoczesny wygląd jest łatwy w obsłudze, a parametry zaspokoją potrzeby nawet wymagających użytkowników. Oscyloskop Siglent SDS1052DL+ jest to oscyloskop o uniwersalnym zastosowaniu przeznaczony jest dla profesjonalistów jak i hobbystów. Idealnie sprawdza się w  laboratoriach szkolnych, do pomiarów w serwisowych, oraz szeroko pojętej elektronice.

dane techniczne:

• oscyloskop cyfrowy SDS1052DL+ produkcji Siglent
• dwa kanały wejściowe CH1 i CH2
• szerokość pasma analogowego: 50MHz
• próbkowanie przetwornika ADC 8bit

  ► w czasie rzeczywistym: 500MSa/s

  ► ekwiwalentne: 50GSa/s

• pamięć próbek: 32k punktów
• POLSKIE MENU
• funkcja AUTOSET:

  automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)

• funkcja Pass/Fail tzw. maski
• pomiar przy użyciu kursorów ręczny lub automatyczny
• 32 automatyczne pomiary parametrów
• praca w trybie X-Y do rysowania krzywych Lissajous
• rekorder: rejestrowanie przebiegów
• KOLOROWY wyświetlacz LCD:

  ► typ matrycy TFT

  ► przekątna: 7 cali

  ► rozdzielczość: 800 x 480

  ► paleta barw: 24 bit

• interfejsy komunikacyjne:

  ► USB Host

  ► USB device

  ► wyjście BNC dla funkcji Pass/Fail

  ► złącze LAN

• współpraca z komputerem i oprogramowaniem EasyScope

  EasyScopeX for SDS1000CML+/DL+ Series:

  https://www.siglent.eu/Downloads

długość rekordu pamięci do 30k (30 000 punktów)

Korzystając z trybu długiej pamięci, użytkownicy mogą użyć wyższej częstotliwości próbkowania, aby uchwycić więcej sygnału i szybko powiększyć iskupić się na interesującym obszarze.

32 automatyczne pomiary parametrów i 5 wyświetlanie parametrów w dolnym ekranie

Oscyloskopy z serii SDS1000DL+ umożliwiają automatyczny pomiary 32 różnych parametrów: napięciowych, czasowych i opóźnienia. Wszystkie 32 parametry wyświetlane są równocześnie na ekranie oscyloskopu. Użytkownik ma także możliwość zdefiniowania 5 parametrów wyświetlanych w dolnej części ekranu, poza obszarem oscylogramu.

ZOOM - funkcja powiększania

Funkcja powiększania ZOOM umożliwia częściowe rozszerzenie przebiegu, dając użytkownikowi możliwość szczegółowej obserwacji wycinka przebiegu elektrycznego. Funkcja ZOOM jest wygodnym sposobem lokalizacji określonego fragmentu przebiegu (obserwacji szczegółów).

funkcja Pass / Fail

Funkcja Pass/Fail monitorująca spełnienie warunku dobry/zły pozwala na stworzenie tzw. maski i monitorowanie zmian sygnałów i wyprowadzanie sygnału „dobry” (pass) lub „zły” (fail) poprzez ocenę czy sygnał wejściowy mieści się w masce wcześniej zdefiniowanej, czy też nie. Funkcja komparacji porównywania porównuje bieżący zmierzony ślad ze śladem maski szablonu dzięki czemu nadaje się do długoterminowego monitorowania sygnału lub zautomatyzowanej produkcji i testowania linii.

funkcje matematyczne

Oscyloskop SDS1052DL+ wyposażony został w 5 funkcji matematycznych pozwalających: dodawać, odejmować, mnożyć i dzielić sygnały z kanałów CH1 i CH2. Piątą funkcją jest analiza widmowa FFT wyświetlana na podzielonym ekranie oscyloskopu.

rejestrator przebiegów REKORDER

Rejestrator przebiegu (tzw. rekorder) może zarejestrować przebieg sygnału wejściowego z kanału 1 i 2,przy maksymalnej długości rekordu 2500 ramek. Tę funkcję rejestracji można też uaktywnić wyprowadzanym sygnałem selekcji „dobry/zły”, co czyni tę funkcję szczególnie przydatną do wychwytywania w długim czasie nietypowych sygnałów, bez potrzeby ich stałego monitorowania. Oscyloskop SDS1052DL+ ma wbudowaną pamięć 7M dla rejestratora i obsługuje także zewnętrzne pamięci USB.

odtwarzanie zapisanych danych

Odtwarzanie danych do obserwacji i analizy przez użytkownika zapisanych wcześniej funkcją rekordera przebiegów

interfejsy w oscyloskopie SDS1052DL+

USB Host (przedni panel) – współpraca z pamięciami przenośnymi USB Flash

USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)

wyjście BNC -komparator funkcji Pass/Fail

zestaw zawiera:

• oscyloskop cyfrowy SDS1052DL+
• sondy oscyloskopowe z przełączanym dzielnikiem napięcia x1/x10 x2szt.
• przewód zasilający
• przewód USB
• oprogramowanie EasyScope do ściągnięcia ze strony producenta
• oryginalny karton z grafiką

Firma Gotronik jest autoryzowanym dystrybutorem Silent na rynku polskim.
