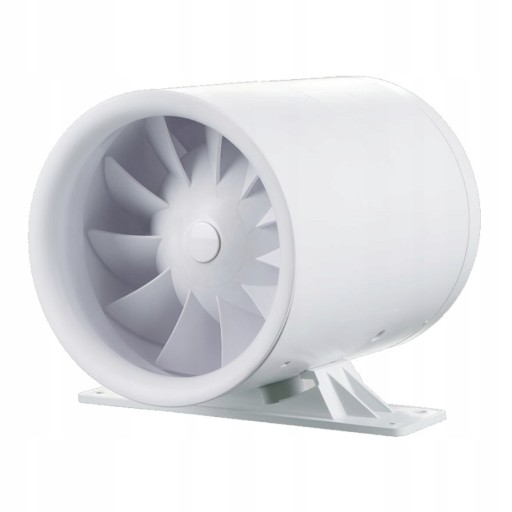

Cichy wentylator kanałowy-łazienkowy

z podstawą montażową.

VENTS QUIETLINE-K DUO 100

Podstawowe informacje:

• Średnia montażowa: 100 [mm]
• Długość korpusu: 137,5 [mm]
• Wydajność: I-bieg: 75; II bieg:100 [m3/h]
• Maksymalne ciśnienie: 57 [Pa]
• Zasilanie: 220-240 [V]
• Obroty: I-bieg: 1650; II-bieg: 2100 [RPM]
• Moc: I-bieg: 4,5; II-bieg: 7,5 [W]
• Prąd: I-bieg: 0,029; II-bieg: 0,049 [A]
• Kolor: Biały
• Głośność: I-bieg: 22; II-bieg: 25 [dB(A)]
• Typ łożysk: kulkowe
• Stopień ochrony: IP X4

OPIS PRZEDMIOTU

Konstrukcja

• Obudowa i wirnik wykonane są z wysokiej jakości tworzywa ABS, odpornego na uszkodzenia mechaniczne.
• Króciec wylotowy wentylatora posiada specjalną strumienicę, która redukuje turbulencje strumienia powietrza, powoduje wzrost ciśnienia statycznego i przyczynia się do obniżenia poziomu hałasu.
• Konstrukcja wirnika zwiększa wydajność wentylatora i zapewnia cichą pracę wentylatora.
• Stopień ochrony IP X4

Silnik

• Niezawodny silnik na łożyskach kulkowych o niskim poborze mocy od 4,5 W.
• Modele VENTS Quietline są wyposażone w jednofazowy silnik jedno- lub dwubiegowy (wersja Quietline Duo).
• Wentylator jest wyposażony w termiczne zabezpieczenie przed przeciążeniem.
• Silnik zainstalowany jest na gumowych przekładkach antywibracyjnych pochłaniających drgania od silnika i gwarantujących cichą pracę wentylatora.

Zastosowanie

• Innowacyjne wentylatory nawiewno-wywiewne w nowoczesnej stylistyce, zapewniające wysoki poziom komfortu.
• Ciągła lub okresowa wentylacja łazienek, kuchni i innych pomieszczeń użytkowych.
• Maksymalny wydatek powietrza w połączeniu z niskim poziomem hałasu gwarantuje idealny mikroklimat.
• Wentylacja nawiewno-wywiewna w zależności od montażu wentylatora w systemie wentylacyjnym.
• Zaprojektowany do elastycznych przewodów wentylacyjnych z tworzywa.
• Wentylatory przystosowane do pracy w warunkach niskiego i średniego natężenia przepływu powietrza na niewielkich odległościach i przy niskim oporze powietrza w systemie wentylacyjnym.
• Dedykowane do kanałów wentylacyjnych o średnicach Ø100 mm.

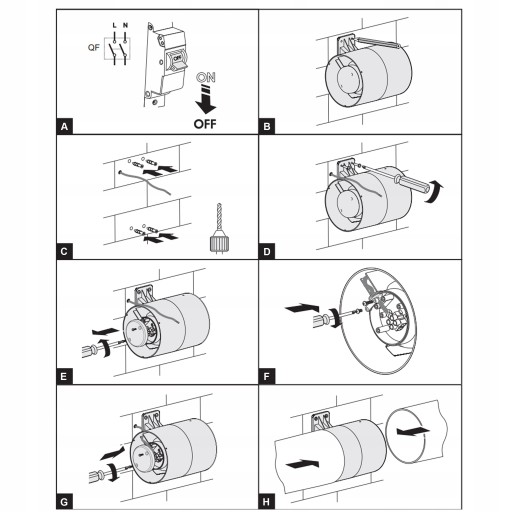

Montaż

Wentylator powinien być montowany w kanale o odpowiednim rozmiarze. W przypadku użycia kanału elastycznego należy zastosować opaski zaciskowe. - Wspornik montażowy umożliwia instalację wentylatora na powierzchni poziomej i pionowej (model Quietline-k). W celu zwiększenia ciśnienia pracy można zastosować szeregowy montaż dwóch wentylatorów.

Sterowanie (nie wchodzi w skład wyposażenia wentylatora)

Ręczne:

Wentylator jest sterowany za pomocą pokojowego włącznika światła. Przy włączniku jednoklawiszowym działa tylko jeden bieg. Włącznik nie wchodzi w skład wyposażenia wentylatora.

Regulacja prędkości za pomocą regulatora tyrystorowego RS-1-300 lub RS-1-400 (odpowiedni do wentylatorów bez wyłącznika czasowego).(Włącznik nie wchodzi w skład wyposażenia wentylatora)

Automatyczne:

• Za pomocą sterownika wielofunkcyjnego BU–1–60 (do nabycia osobno).
• Za pomocą wyłącznika czasowego (timera) „T” (wbudowany timer umożliwia pracę wentylatora przez okres od 2 do 30 min. na drugim biegu od momentu wyłączenia wentylatora).

WYMIARY WENTYLATORA [mm]

• ØD - 99
• k - 54
• L - 137,5
