КАМИН Водяная каминная вставка ECO, мраморный каркас 9

Wychodząc na przeciw klientom którzy mieszkają poza rejonami małopolski, świętokrzyskiego, śląska i nie mogącymi skorzystać z usługi kominka z montażem przez naszą firmę. Proponujemy ZESTAW KOMINKOWY.

Zestaw kominek: rama marmurowa Viki wraz z wkładem EKO z płaszczem wodnym o mocy 8 kw

Rama marmurowa Viki z wstawkami aluminiowymi

Rama Viki z marmuru Marquina z wstawkami aluminiowymi

Naturalny kamień, z którego wykonana jest obudowa, posiada unikalne cechy charakterystyczne dla danej slaby materiału. Dlatego odcienie, użylenia i plamy występujące na obudowie ze zdjęcia mogą odbiegać od obudowy znajdującej się w sprzedaży. Jednocześnie nie mogą stanowić podstawy ewentualnych reklamacji. Przedstawioną kolorystykę obudowy należy traktować jako przybliżon

Przykładowa aranżacja

Wkład kominkowy z płaszczem wodnym z szybrem MAJA 12 z wężownicą, moc 3,5-10kw

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład spełnia wymogi EKOPROJEKTU

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

W zestawie:

- system czystej szyby

- wężownica

- system zimnej klamki

-  płomieniówki

- szyber

- ruszt i popielnik

Wymiary wkładu

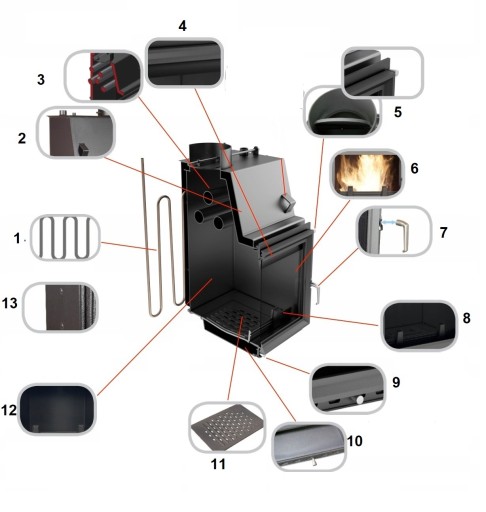

Zalety wkładów z płaszczem wodnym do palenia ciągłego

1. Wężownica
2. Wysoki czopuch - zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
3. Płomieniówki - zwiększają powierzchnię wymiany ciepła z wodą
4. System czystej szyby - ogranicza osadzanie się sadzy na szybie
5. Wbudowany szyber - reguluje siłę ciągu komina
6. Szyba żaroodporna - wytrzymująca temperaturę do 800 st C
7. System zimnej klamki - umożliwia zdjęcie klamki w momencie palenia w kominku
8. Ozdobny plotek - zabezpiecza drewno przed wypadaniem z wkładu.
9. Regulacja dopływu powietrza przez popielnik
10. Szuflada na popiół, w której gromadzą się pozostałości po spalonym drewnie
11. Ruchomy ruszt, dzięki któremu można łatwo wymieść popiół
12. Duża komora spalania
13. Szpilki wzmacniające płaszcz wodny

Zalety

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Wbudowane płomieniówki i wysoki czopuch, które zwiększają powierzchnię wymiany ciepła.

Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.

Regulacja ciągu powietrza za pomocą wbudowanego szybra.

Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Klasyczny front wkładu wyposażony w ceramikę żaroodporna wytrzymującą temperaturę do 800°C.

System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Dane techniczne

• Moc nominalna (kW) 8,0
• Średnia moc z wody (kW) 6,0
• Zakres mocy grzewczej (kW) 3.5 - 10
• Sprawność cieplna (%) 80,0
• Max ciśnienie robocze (bar) 2,0
• Średnica wylotu spalin (mm) 180
• Spełnia kryteria EKOPROJEKTU Tak
• Przeznaczony do rekuperacji Nie
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%
• Waga (kg) 109,0
• Pojemność wody (l) 18,0
• Emisja CO (przy 13% O 2 ) ≤ podawana w % 0,10
• Temperatura spalin (℃) 240,0
• Max długość polan (cm) 33
• Emisja pyłków (pył) (mg/Nm3) 31,0
• Zgodność z normą BImSchV 2 Tak
• Współczynnik efektywności energetycznej EEI 105,40
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo
• Materiał wykonania stal, żeliwo
• Szerokość (cm) 60,00
• Wysokość (cm) 67,70
• Głębokość (cm) 39,00
• Dolot powietrza Nie
• Wyłożenie komory spalania Nie
• Popielnik Tak
• Ozdobna szyba typu glass Nie
• Wężownica Tak
• Klasa efektywności energetycznej: A
• Producent: Kratki

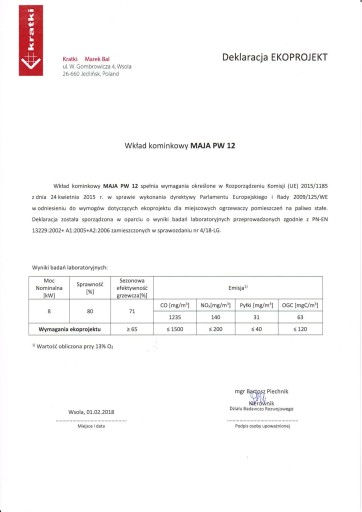

Deklaracja EKOPROJEKT

Karta właściwości energetycznych

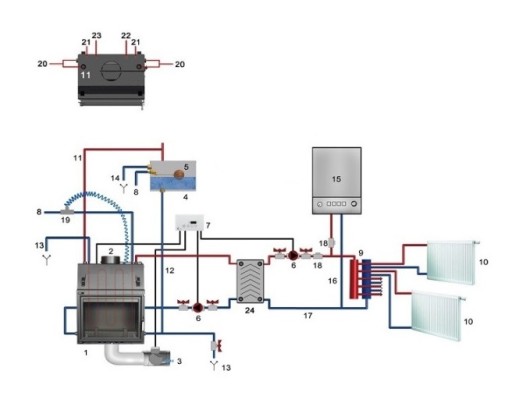

Przykładowy schemat podłączenia wkładu kominkowego z płaszczem wodnym z kotłem gazowym:

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin
3. Sterowany elekt. dolot powietrza
4. Otwarte naczynie wzbiorcze
5. Automatyczne uzupełnienie wody ( z wodociągu)
6. Pompa C.O.
7. Centralka sterująca MSK GLASS
8. Zasilanie z wodociągu
9. Rozdzielacz C.O.
10. Odbiornik ciepła C.O.
11. Rura bezpieczeństwa min x 25mm wewnątrz
12. Rura wzbiorcza min x 25mm wewnątrz
13. Rura spustowa do kanalizacji
14. Rura przelewowa do kanalizacji
15. Piec C.O.
16. Zasilanie instalacji C.O.
17. Powrót z instalacji C.O.
18. Zawór zwrotny
19. Zawór termostatyczny Watts
20. Króciec obiegu wody C.O. (1"wewn.)
21. Króciec wężownicy (1/2" wew.)
22. Króciec czujnika zaworu termicznego (1/2" wew.)
23. Gniazdo czujnika temperatury MSK GLASS
24. Płytowy wymiennik ciepła

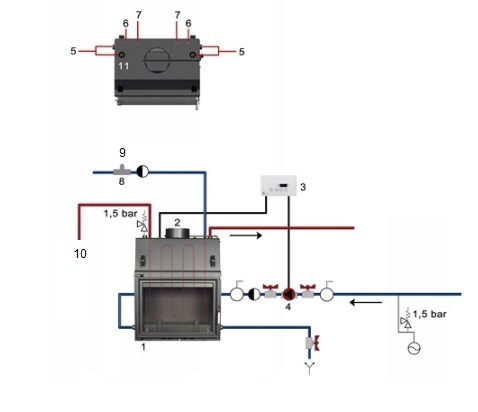

Przykładowy schemat podłączenia wkładu z płaszczem wodnym (układ zamknięty)

1. Wkład kominkowy z płaszczem wodnym

2. Wylot spalin

3. Centralka sterująca MSK GLASS

4. Pompa C.O.

5. Króciec obiegu wody C.O. (1"wewn.)

6. Króciec wężownicy (1/2" wew.)

7. Króciec czujnika zaworu termicznego (1/2" wew.)

8. Zawór termostatyczny

9. Zasilanie z wodociągu

10. Podłączenie kanalizacji

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne. Naturalny kamień, z którego wykonana jest obudowa, posiada unikalne cechy charakterystyczne dla danej slaby materiału. Dlatego odcienie, użylenia i plamy występujące na obudowie ze zdjęcia mogą odbiegać od obudowy znajdującej się w sprzedaży. Przedstawioną kolorystykę należy traktować jako przybliżoną. Kominek powinien zostać zamontowany przez fachowców.
