КАБЕЛЬ КОАКСИАЛЬНЫЙ АНТЕННЫЙ КАБЕЛЬ МЕДНЫЙ CU 50М

Najwyższej jakości przewód antenowy idealny do zastosowania w instalacjach domowych i zbiorczych

Do zastosowania wewnętrznego i zewnętrznego

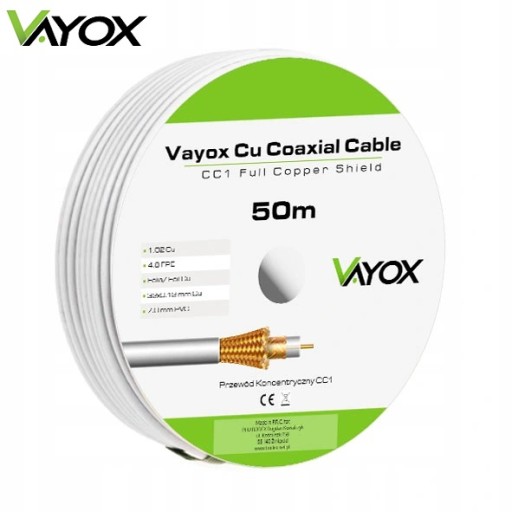

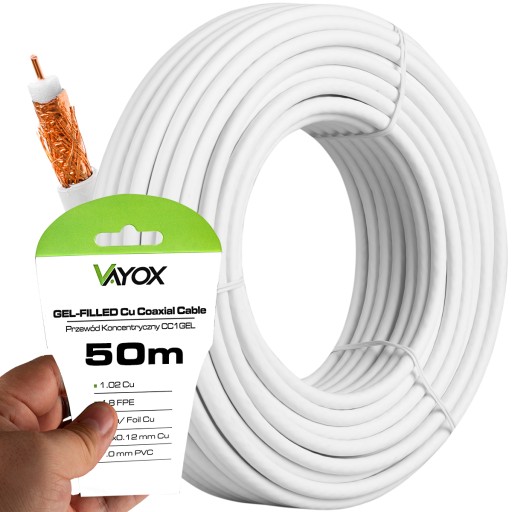

Kabel koncentryczny antenowy miedziany CU Vayox

1 rolka 50 metrów

• Przewód CC1 charakteryzuje się najwyższą jakością wykonania
• Gruba, miedziana żyła 1,02
• Gruby, miedziany oplot Cu 32x0.12
• Folia miedziana
• Idealny do odbioru kanałów w jakości 4K i FULL HD
• Dielektryk FPE
• Średnica zewnętrzna kabla: 7mm
• Oporność falowa: 75 Ohm
• Skuteczność ekranowania klasa A
• Odporny na zakłócenia sieci telefonicznej LTE
• Zalecana średnica wtyku F: 6,8 lub 7,0mm

Zastosowanie

• Telewizja naziemna DVB-T2
• Telewizja satelitarna DVB-S
• Telewizja kablowa DVB-C
• Do zastosowania wewnętrznego i zewnętrznego

4K,FULL HD,LTE

Kabel ten charakteryzuje się najwyższą jakością wykonania oraz bardzo dobrymi parametramitechnicznymi. Zapewnia świetny przepływ sygnału bez zakłóceń, niezależnie od długości instalacji.

• Idealny do odbioru kanałów w jakości 4K i FULL HD
• Odporny na zakłócenia sieci telefonicznej LTE

Żyła główna, oplot oraz ekran została w pełni wykonany z miedzi. Stosując ten kabel w instalacji mają Państwo pewność, że taka instalacja to pewna inwestycja na lata. Sam kabel jest bardzo elastyczny, dzięki czemu łatwo się układa, w dodatku zewnętrzna izolacja jest bardzo odporna na wszelkie uszkodzenia.Gruba żyła główna (1,02mm) zapewnia najlepszy przesył sygnału, solidny oplot (32 włoski o grubości 0,12mm) wraz z miedzianym ekranem odpowiadają za świetną izolację sygnału przed zakłóceniami z zewnątrz.

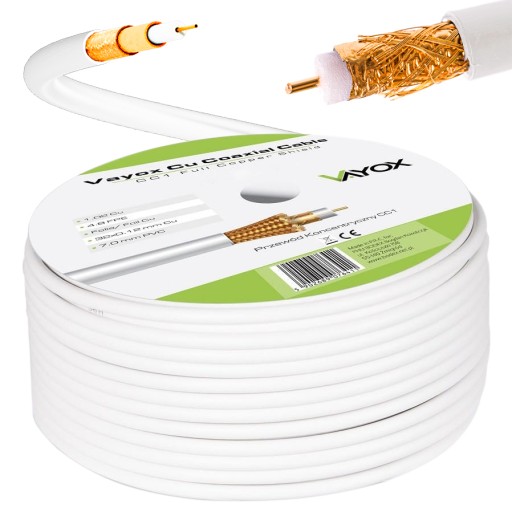

Specyfikacja

1. Miedziana żyła 1,02
2. Dielektryk FPE
3. EKRAN: Folia miedziana 100%
4. Miedziany oplot 100% Cu 32x0.12

Opis techniczny:

• Żyła główna: 1,02mm 100% Miedź
• Dielektryk: 4,8mm polietylen spieniony
• Ekran: folia Miedź/PET
• Oplot: 100% miedź 32x0,12mm
• Izolacja zewnętrzna: polwinit PVC
• Średnica zewnętrzna kabla: 7mm
• Oporność falowa: 75 Ohm
• Kolor: Biały
• Podana cena dotyczy zakupu 1 ROLKI 50 METRÓW

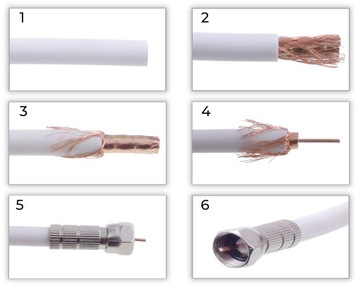

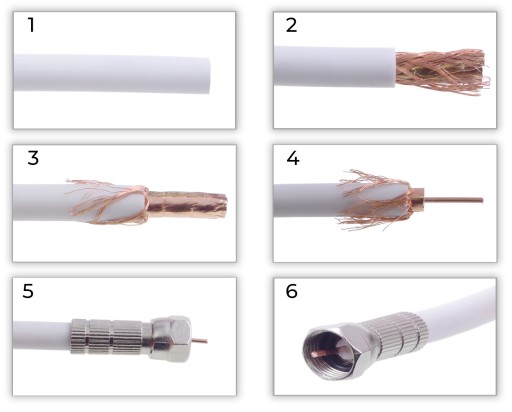

Zrób to sam (jak złożyć wtyk f na kable antenowy)

1. Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem.
2. Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików.
3. Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu.
4. W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F.
5. Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem.

Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
