ПРОТИВОПОЖАРНЫЙ ДАТЧИК ДЫМА И ТЕПЛА SATEL TSD-1

Indeks nr 02158

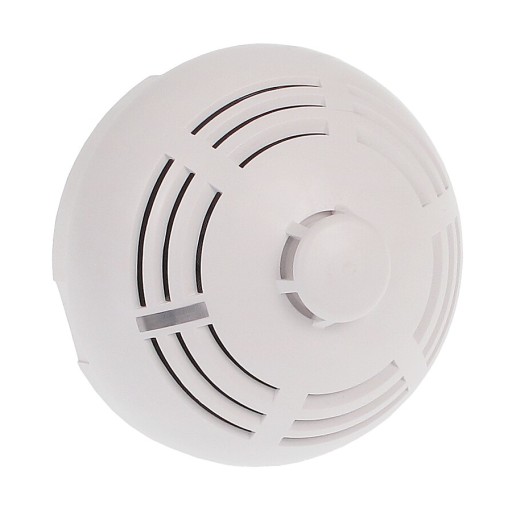

Czujka dymu i ciepła do systemów TSD-1

TSD-1 jest punktową czujką przeznaczoną do wykrywania wczesnego stadium rozwijającego się pożaru. W tym celu wyposażona jest w fotoelektryczny detektor dymu widzialnego, oraz nadmiarowo-różniczkowy sensor temperatury. Unikalna konstrukcja komory pomiarowej zapewnia dużą czułość i bezkierunkowość, a precyzyjny filtr Hexamesh ze stali nierdzewnej zabezpiecza przed dostaniem się do jej wnętrza części zabrudzeń oraz małych owadów. Konfiguracja czujki za pomocą mikroprzełączników oraz wbudowane rezystory parametryczne końca linii ułatwiają jej podłączenie do praktycznie każdej centrali alarmowej z zasilaniem 12 V.

CECHY URZĄDZENIA:

• unikalna komora Swirl przyspieszająca wykrywanie dymu
• detekcja dymu zgodna z wymaganiami EN54-7
• detekcja ciepła zgodnie z EN54-5
• przełączniki wyboru trybu pracy (dym, ciepło, multisensor)
• wybór rodzaju linii: NO/NC/2EOL za pomocą przełączników
• precyzyjny filtr Hexamesh ze stali nierdzewnej
• sygnalizacja zabrudzenia komory
• łatwy montaż w podstawie
• współpraca z dowolną centralą alarmową 12 V

OPIS DZIAŁANIA:

Do wykrywania dymu widzialnego wykorzystywana jest metoda optyczna. Kiedy stężenie dymu w komorze optycznej przekroczy określony próg, wywołany zostanie alarm. Parametry pracy czujnika dymu są modyfikowane w zależności od zmian temperatury rejestrowanych przez czujnik termiczny (termistor).

Czujnik termiczny pracuje zgodnie z wymaganiami klasy A1R (EN 54-5). Alarm zostanie wywołany po przekroczeniu określonego progu temperatury (54 °C – 65 °C) lub w przypadku zbyt szybkiego wzrostu temperatury. W przypadku alarmu uaktywni się wyjście czujki oraz zaświeci się dioda LED.

MONTAŻ:

• Czujka przystosowana jest do pracy w pomieszczeniach zamkniętych. W typowych zastosowaniach w domu lub biurze, czujka powinna być instalowana na suficie, w odległości minimum 0,5 metra od ścian lub innych obiektów.
• Czujki nie należy instalować w miejscach, gdzie występuje duża koncentracja kurzu i pyłu oraz w miejscach powstawania i skraplania pary wodnej.
• Czujka nie powinna być montowana w pobliżu grzejników i kuchenek.
• Wszystkie połączenia elektryczne należy wykonywać przy wyłączonym zasilaniu.

Dane techniczne:

• Napięcie zasilania: 12 V DC ±15%
• Pobór prądu w stanie gotowości: 0,25 mA
• Maksymalny pobór prądu: 24 mA
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16 V DC
• Klasa wg EN 54-5 (czujnik termiczny): A1R
• Minimalna statyczna temperatura zgłoszenia alarmu: 54 °C
• Maksymalna statyczna temperatura zgłoszenia alarmu: 65 °C
• Klasa środowiskowa wg EN50130-5: II
• Zakres temperatur pracy: -10 °C...+55 °C
• Maksymalna wilgotność: 93±3%
• Wymiary obudowy: ø108 x 61 mm
• Masa: 164 g
