Płytka drukowana PCB do wzmacniacza słuchawkowego klasa A - klon Lehmann z niewielkimi zmianami

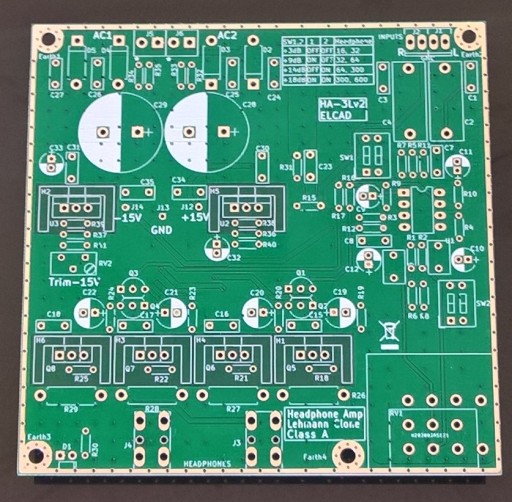

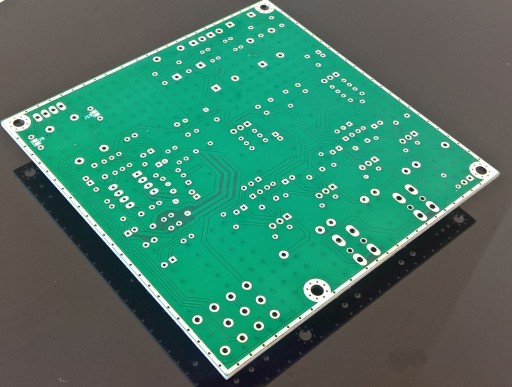

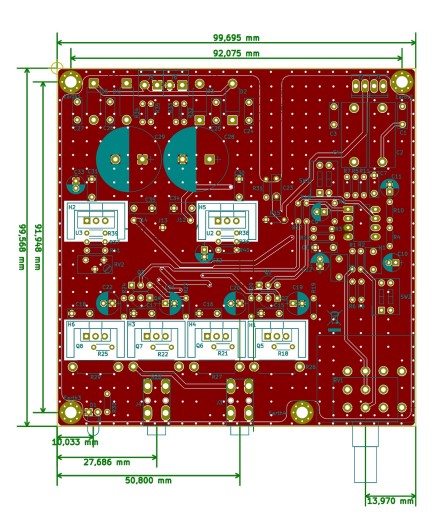

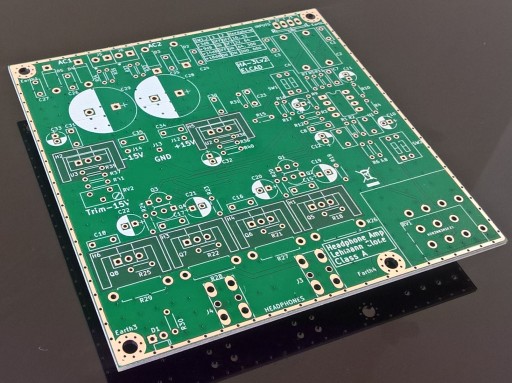

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.

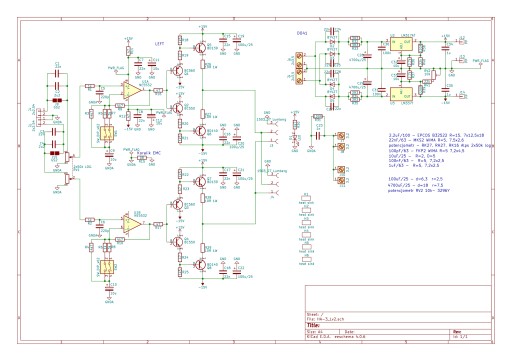

Do płytki dołączam schemat i listę materiałów (e-mail).

Stabilizator -15V z regulacją napięcia w granicach +/-10% pozwalający ustawić idealną symetrię napięć +/-15V.

Rezystory przewlekane 0,4W

Możliwość zamontowania potencjometru Alpls - duży (jak na zdjęciu) RK27, RH27 lub mały potencjometr RK16

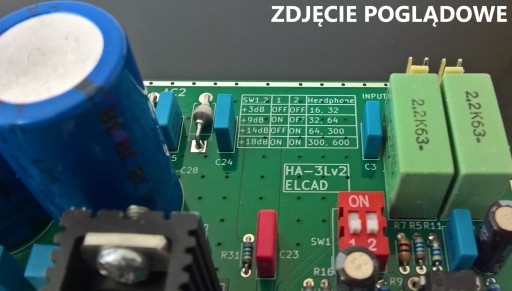

Wzmocnienie ustawiane za pomocą DIP-Switch pozwala uzyskać cztery stopnie wzmocnienia napięciowego. Pozwala to na optymalne wykorzystanie słuchawek o impedancji od 16 ohm do 600 ohm.

W układzie w odniesieniu do wzorca wprowadzono zmianę pozwalającą zmniejszyć wartość składowej stałej na wyjściu do słuchawek.

Wejściowe kondensatory odcinające składową stałą można zewrzeć za pomocą odpowiednich pól lutowniczych, po upewnieniu się że w dostarczanym sygnale brak składowej stałej.

Na płytce znajduje się miejsce na dwa gniazda Jack 3,5 dobrej jakości.

Płytka jest sprawdzona, nie zawiera błędów. Układ należy zasilić z transformatora 2x15V o mocy od 10 VA, najlepiej 20-40VA.

W modelowych egzemplarzach uzyskano powtarzalność parametrów: prąd spoczynkowy ok. 41 mA, składowa stała poniżej 5mV, szumy są niesłyszalne, brak przydźwięków i brumów.

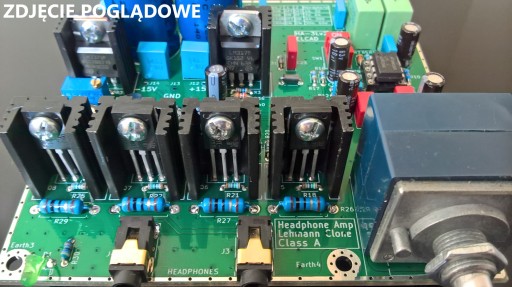

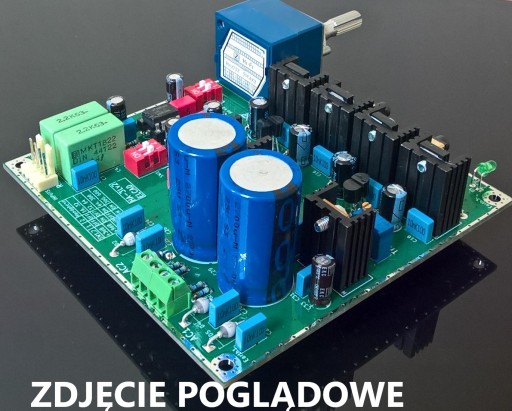

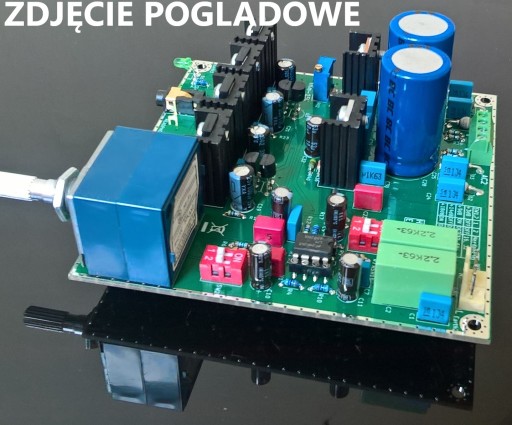

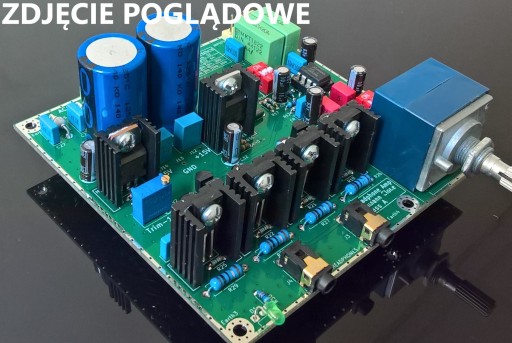

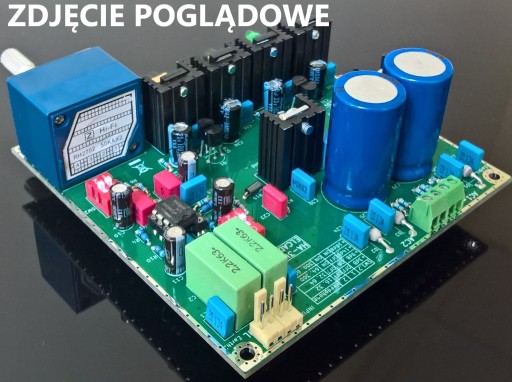

Zdjęcie nr 3,4,5,6,7, przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.

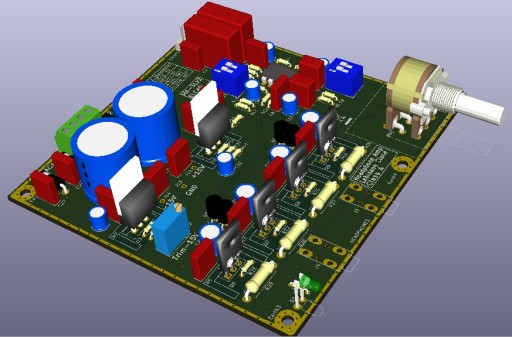

Płytka jest własnego projektu.
