Описание

REGULACJA GŁOŚNOŚCI NA PRZEKAŹNIKACH Z PILOTEM

301-krokowa regulacja głośności na przekaźnikach z pilotem i segmentowym wyświetlaczem LED.

Obecna wersja regulacji w porównaniu do poprzedniej posiada:

- inny pilot (bez chińskich znaków)

- 301 pozycji regulatora (w poprzedniej było 256)

- dodany 9 przekaznik (trzeci licząc od wyjścia, zasilany z góry PCB), którego zadaniem jest dodanie dodatkowej regulacji na pierwszych krokach (przydatne podczas bardzo cichego słuchania),

- możliwość wyłączenia modułu z pilota przyciskiem "power" (oraz całego urządzenia za pośrednictwem wyjścia na przekaźnik)

- kilka drobniejszych usprawnień.

Informacje ogólne

Regulowany tor sygnału audio (tak sygnał jak i masa) jest całkowicie odizolowany od części sterującej.

Po terminalu wejściowym sygnał przebiega jedynie przez jeden rezystor (1,5mOhm) szeregowo oraz przez jeden styk przekaźnika.

Następnie regulacja następuje poprzez zwieranie odpowiedniej kombinacji rezystorów do masy przez przekazniki.

Rezystory to wysokiej jakości rezystory DALE natomiast przekazniki to Fujitsu Takamisawa NA12W-K (styki: Silver Palladium (AgPd) with Gold Plating).

Impedancja wejściowa jest zmienna, ok. 20kOhm na większości użytecznej do regulacji skali (raptownie spada i wzrasta na krańcach skali do 1,5M).

Do regulatora głośności pasują (opcjonalne) moduły selektorów 3 lub 4 wejść z naszej oferty.

Bez modułu selektora - regulacja głośności odbywa się niezależnie od wybranego wejścia (z uwzględnieniem - WYBÓR OPCJI punkt 2).

Dla modułu selektora 4-wejściowego wystarczy odpiąć małą płytkę z przełącznikiem (z zestawu selektora) i wpiąć taśmę w pasujące gniazdo ( oznaczone TO INPUT1 ) w regulatorze.

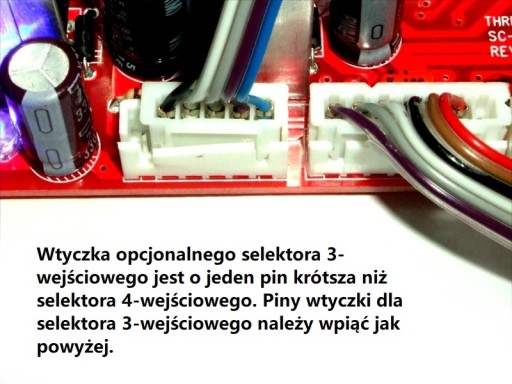

W przypadku selektora 3-wejściowego należy zlutować zworkę SET (ogranicza wybór do 3 wejść) na płytce regulatora oraz dostosować wtyczkę do połączenia jak na jednym ze zdjęć.

Płytka opcjonalnego selektora jest zasilana przez taśmę, jeśli jest wpięta w PCB regulatora.

Regulacja odbywa się za pomocą kręcenia ośką impulsatora lub za pomocą pilota.

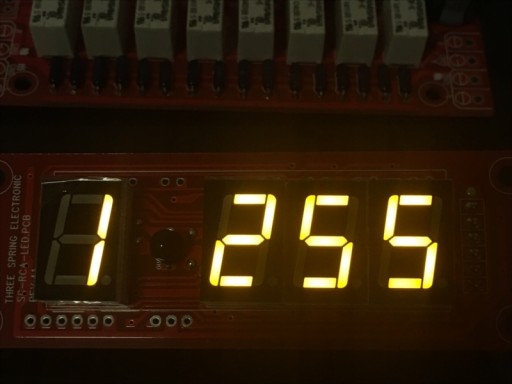

Po krótkim naciśnięciu ośki impulsatora następuje wybór jednego z 4 wejść - tylko z opcjonalnym modułem selektora - na pojedynczym wyświetlaczu sygnalizowane jest to cyfrą od 1 do 4.

Po krótkim przytrzymaniu ośki impulsatora następuje wyciszenie (mute) - sygnalizowane jest miganiem ustawionej głośności na wyświetlaczu.

Aby wyłączyć wyciszenie należy ponownie przytrzymać ośkę impulsatora lub ją pokręcić.

Regulator zapamiętuje poziom ustawienia głośności i wybrane wejście, tak dla utraty zasilania jak i dla wyłączenia przyciskiem z pilota.

WYBÓR OPCJI

Po naciśnięciu i przytrzymaniu ośki impulsatora kolejno pojawiają się:

(należy zwolnić ośkę gdy pojawi się interesująca nas funkcja)

1. Ustawienie jasności wyświetlacza: naciśnąć i przytrzymać ośkę impulsatora aż na wyświetlaczu pojawi się litera " L ".

Następnie ustawić jasność wyświetlacza na jeden z pięciu poziomów kręcąc ośką.

Ustawienie możliwe też z pilota pryciskami prawo/lewo.

2. Tryb regulacji głośności: naciśnąć i przytrzymać ośkę impulsatora aż na wyświetlaczu pojawi się litera U - puszczamy ośkę - pojawia się litera A - tryb regulacji głośności dla wszystkich wejść.

Jeśli ponownie wybierzemy tą opcję czyli ponownie przytrzymamy ośkę aż pojawi się litera U - puścimy ośkę - pojawi się cyfra 4 - tryb regulacji głośności dla każdego wejścia osobno.

Wybór trybu regulacji jest też dostępny pod przyciskiem z literą M na pilocie (nacisnąć przycisk M następnie szybko prawo/lewo).

Należy zauważyć, że jeśli NIE korzystamy z opcjonalnej płytki selektora wejść oraz

będzie aktywny tryb regulacji głośności dla każdego wejścia osobno to

przyciskiem zmiany wejścia jest możliwość szybkiej zmiany głośności między czterema różnymi stanami

(czyli między poziomami głośności ustawionymi wcześniej na każdym z wejść).

Moduł regulacji ZAPAMIĘTUJE POZIOM USTAWIONEJ GŁOŚNOŚCI NA KAŻDYM Z 4 WEJŚĆ OSOBNO, o ile aktywne jest ustawienie regulacji na 4 wejściach osobno.

(przycisk U z pilota, szybko w bok, musi wyświetlić " U - 4 " )

Po wyłączeniu i włączeniu modułu na każdym z 4 wejść będzie głośność poprzednio ustawiona.

3. Ograniczenie głośności przy włączeniu modułu: naciśnąć i przytrzymać ośkę impulsatora aż na wyświetlaczu pojawi się "A 3.0.0". Oznacza to limit na kroku 300 czyli maks. Jeśli zmniejszymy kręcąc ośką do przykładowo 50 to po włączeniu modułu głośność ustawi się na nie więcej niż na 50 kroku.

Opcja ta jest też dostępna z pilota - należy dwukrotnie nacisnąć przycisk z literą M i następnie szybko prawo/lewo aby wybrać wartość.

4. Uczenie przycisków pilota (innego niż w zestawie): Nacisnąć i przytrzymać ośkę impulsatora aż pojawią się same ósemki " 8 888". Następnie kręcąc ośką wybrać funkcję do nauki z " IN " ,  " VOL + " , " VOL- " , "PO(wer)" .

Podczas wyświetlania określonej funkcji na wyświetlaczu naciśnąć przycisk na pilocie, który chcemy aby został przyporządkowany.

Ostatnia pozycja " C LEA " czyli " CLEAR " (wyczyść) usuwa przyporządkowanie, po czym ustawienia przycisków wracają do stanu fabrycznego (dla pilota z zestawu).

Pilot używa protokołu NEC.

5. Dezaktywacja funkcji pilot lub wybór innego zaprogramowanego pilota: Nacisnąć i przytrzymać ośkę impulsatora aż pojawi się "ir" + cyfra od 1 do 3 - oznacza to aktualny wybór. Do wyboru ir1 , ir2, ir3. Domyślnie moduł ustawiony ma ir2 na którym to ustawieniu zaprogramowany jest pilot z zestawu. Aby zdezaktywować funkcję pilota wystarczy przestawić na ir1 lub ir3. Jeśli wybierze się ir1 (lub ir3) po czym wywoła się funkcję uczenia przycisków - jest możliwość zaprogramowania innego pilota.

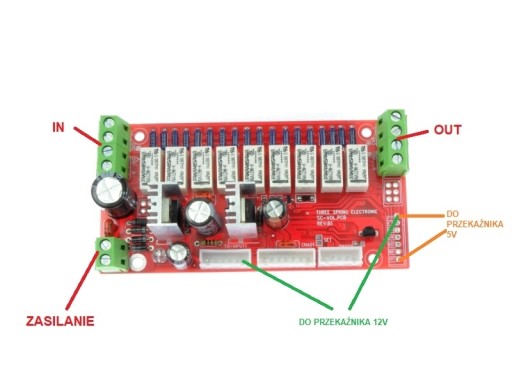

Poczwórne gniazdo ARK od strony dużego kondensatora elektrolitycznego - wejście sygnału.

L - sygnał kanał lewy

GND - masa kanału lewego

GND - masa prawego kanału

R  - kanał prawy

Po drugiej stronie analogicznie wyjście sygnału.

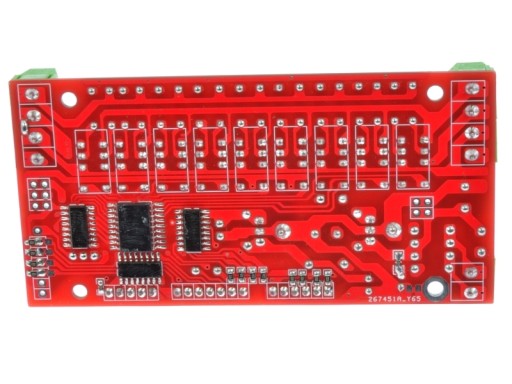

Fabrycznie masy obu kanałów są połączone przy terminalu wyjściowym (spód PCB) zworką z cyny - można łatwo rozłączyć rozlutowując.

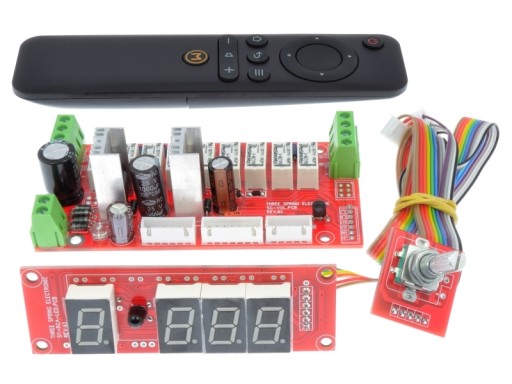

Kupujący otrzymuje zlutowany i uruchomiony zestaw jak na pierwszym zdjęciu w ofercie:

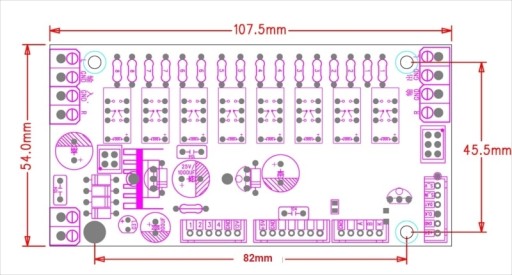

- moduł regulatora,

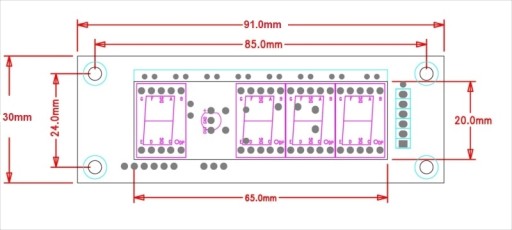

- moduł segmentowego wyświetlacza LED,

- moduł impulsatora,

- dwie taśmy, każda o długości ok. 55cm do połączenia modułów,

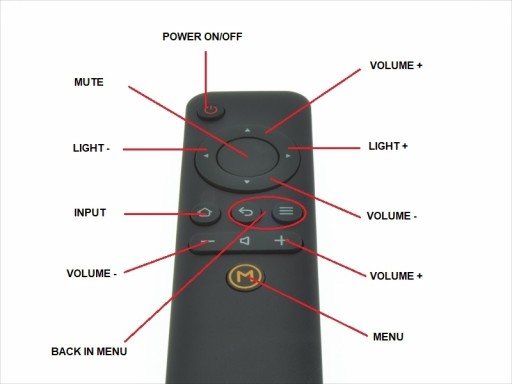

- pilot na dwie baterie AAA (baterii brak w zestawie)

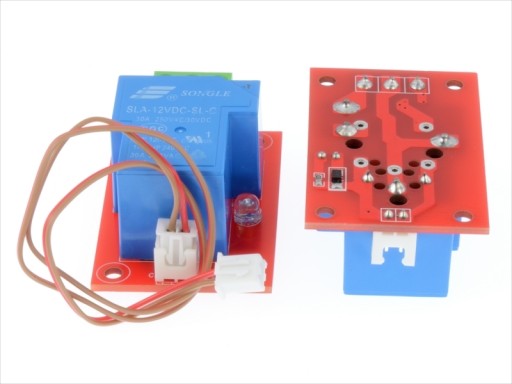

- MODUŁ Z PRZEKAŹNIKIEM (sterowany on/off z pilota)

Zasilanie: 12Vac - z transformatora (od 10Vac do 14Vac, po mostku jest stabilizacja na 7812 z radiatorem) min. 300mA

Schematy modułów nie są dostępne.

Zestaw na czas transportu jest zabezpieczony m.in. w antystatyczną folię bąbelkową.
