Licznik impulsów NO: EZM-4430

Kompaktowy licznik przeznaczony do zliczania impulsów w układach automatyki i procesach produkcji np.:

• zliczanie detali na linii produkcyjnej,
• pomiaru przepływu, sterowanie dozownikami,
• pomiar długości, sterowanie napędami,
• pomiar i regulacja prędkości obrotowej.

Licznik wyposażony jest w dwa niezależne kanały liczące A i B, które pracują w różnych trybach:

Dzięki funkcji mnożnika/dzielnika i zmiany kropki dziesiętnej impulsy mogą być przeliczane w dowolny sposób i wyświetlane na wyświetlaczu. Dodatkowo można ustawić wartość licznika wstępnego.

Licznik ma 8 trybów pracy z funkcją ręcznego lub automatycznego resetu po osiągnięciu nastawy.

Wyjście może pracować w pozycji NO lub NC, a czas działania wyjścia może być określony w zakresie 00,00...99,99s. Komenda RESET może być wyzwalana z klawiatury lub z zewnątrz. Impuls wyzwalający może pochodzić z zestyków mechanicznych lub z czujnika zbliżeniowego.

Dane techniczne:

Wejścia:

• 2 wejścia zliczające (kanał A i B)
• 2 wejścia do wyzwalania komend PAUZA, RESET

Sygnał wejściowy:

• beznapięciowy lub napięciowy (max. 30V DC)
• ze styków mechanicznych, z czujników impulsowych, z enkodera

Polaryzacja wejść:

• NPN, PNP dla wszystkich sygnałów

Poziomy przełączające:

• niski: 0...2V
• wysoki: 3...30V

Filtr cyfrowy:

• 0...50ms (niweluje wpływ drgań styków mechanicznych)

Max. częstotliwość zliczania:

• 30Hz dla zestyków mechanicznych
• 10kHz dla enkoderów
• 20kHz dla czujników zbliżeniowych

Wyjście:

• przekaźnikowe 5A/250V AC

Tryby pracy:

• licznik impulsów
• 8 trybów pracy do wyboru przez użytkownika
• z funkcją automatycznego lub ręcznego resetu

Montaż:

• w otworze o wymiarach: 46 x 46mm

Zakres wskazań:

• -99999...999998 + kropka dziesiętna

Wyświetlacz:

• podwójny LED, 6 cyfr o wysokości 8mm

Stopień ochrony:

• IP65

Zasilanie:

• 230V AC

Wbudowany zasilacz:

• 12V DC/50mA do zasilania czujników na obiekcie

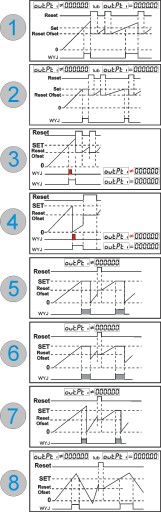

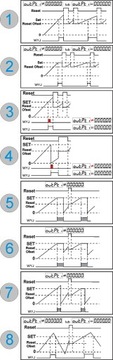

Opis trybów działania licznika:

1. Licznik zlicza impulsy i wyświetla wartość aktualną, aż do sygnału/komendy Reset. Wyjście zmienia pozycję po osiągnięciu nastawy i jest podtrzymywane, aż do sygnału/komendy Reset.

2. Licznik zlicza impulsy i wyświetla aktualną wartość, aż do osiągnięcia nastawy. Wyjście zmienia pozycję po osiągnięciu nastawy i jest podtrzymywane, aż do sygnału/komendy Reset.

3. Licznik zlicza impulsy i wyświetla aktualną wartość, aż do sygnału/komendy Reset. Wyjście zmienia pozycję po osiągnięciu nastawy i jest podtrzymywane, aż do sygnału/komendy Reset lub na czas określony parametrem: outPt1.

4.Po osiągnięciu nastawy wyjście zmienia pozycję, a licznik automatycznie kasuje wartość i zaczyna zliczać od nowa. Wyjście jest podtrzymywane, aż do sygnału/komendy Reset lub na czas określony parametrem: outPt1.

5. Po osiągnięciu nastawy wyjście zmienia pozycję na czas określony parametrem: outPt1. Po tym czasie licznik automatycznie kasuje wartość i zaczyna zliczać od nowa.

6. Po osiągnięciu nastawy wyjście zmienia pozycję na czas określony parametrem: outPt1, a licznik automatycznie kasuje wartość i zaczyna zliczać od nowa, przy czym podczas aktywacji wyjścia, górny wyświetlacz wskazuje wartość zadaną. Po tym czasie górny wyświetlacz pokaże wartość rzeczywistą i będzie zliczał nadal.

7. Po osiągnięciu nastawy wyjście zmienia pozycję na czas określony parametrem: outPt1. Licznik kontynuuje zliczanie do momentu deaktywacji wyjścia. Po tym czasie automatycznie kasuje wartość i zaczyna zliczać od nowa.

8. Licznik zlicza impulsy, aż do sygnału/komendy Reset. Wyjście zmienia pozycję, gdy wartość jest większa lub równa wartości nastawy. Tryb pracy przeznaczony do zliczania impulsów w górę i w dół w tym samym czasie.
