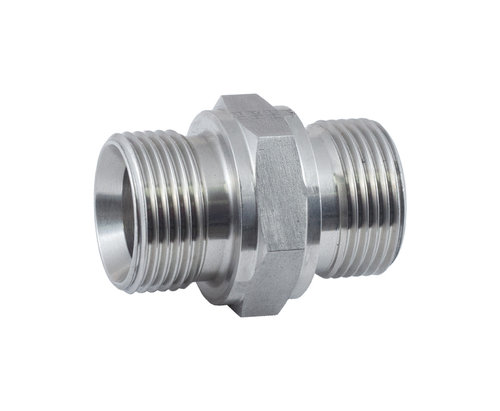

Złączka prosta BSP 1/4"

HYDRON

Złączka prosta BB BSP 1/4"

Złączka hydrauliczna prosta z dwoma gwintami zewnętrznymi calowymi BSP -stożek uszczelniający 60°. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Dane techniczne:

Gwint jedna strona: zewnętrzny calowy BSP 1/4''

Gwint druga strona: zewnętrzny calowy BSP 1/4"

Materiał: stal automatowa, ocynkowana.

Typ cieczy: olej hydrauliczny

oznaczenie alternatywne: XG 1/4"

oznaczenie wg Rastelli-Raccordi: 34.69.04.04

SYMBOL: 1B-04

Pobierz kartę techniczną PDF

• Typ złącza: proste
• Gwint 1: 1/4" BSP
• Gwint 1 ( mm ): 12,9-13,1zew./11,4-11,9wew.
• Gwint 2: 1/4" BSP
• Przeznaczenie: jako złączka lub przyłączka
• Ciśnienie pracy: 400 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 34.69.04.04
• Oznaczenie alternatywne: 34690404 1/4X1/4

Złącze proste gwintowane z gwintami 1/4" BSP. Złączka może być stosowana zarówno jako złączka lub jako przyłączka ( po zastosowaniu podkładki met-gum ).
