Złączka AB M14x1,5

Złączka AB M14x1,5

HYDRON

Złączka AB M14x1,5 8L

Produkcja:

HYDRON

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M14X1,5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 13,6 - 13,9

Średnica wewnętrzna [mm]: 12,2 - 12,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: zewnętrzny metryczny M14X1,5

Gwint z drugiej strony: wewnętrzny metryczny M14X1,5

Wersja: lekka

Typ cieczy: olej hydrauliczny

Materiał:

 stal spawalna, galwanizowana odporna na korozję

oznaczenie wg Parker Ermeto: DA08LOMD

Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym M14X1,5 8L z drugiej strony gwint zewnętrzny M14X1,5 8L

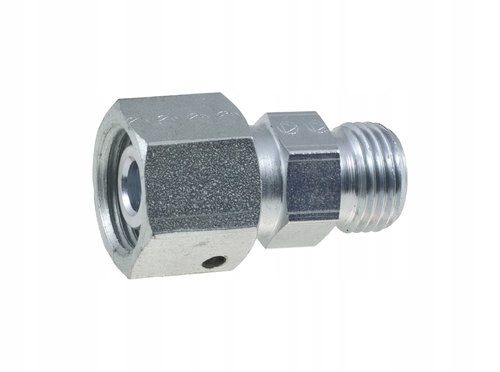

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )

• Typ złącza: proste
• Gwint 1: M14x1,5
• Gwint 1 ( mm ): 13,6-13,9zew./12,2-12,6wew.
• Gwint 2: M14X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73141 Złączki proste
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg PARKER ERMETO: DA08LOMD

Złaczka prosta AB nakrętna - gwint wewnętrzny M14x1,5 8L gwint zewnętrzny M14x1,5 8L m14/m14
