ДАТЧИК СИЛЫ ВЕТРА - МЕТАЛЛИЧЕСКИЙ ПРОМЫШЛЕННЫЙ НАвес

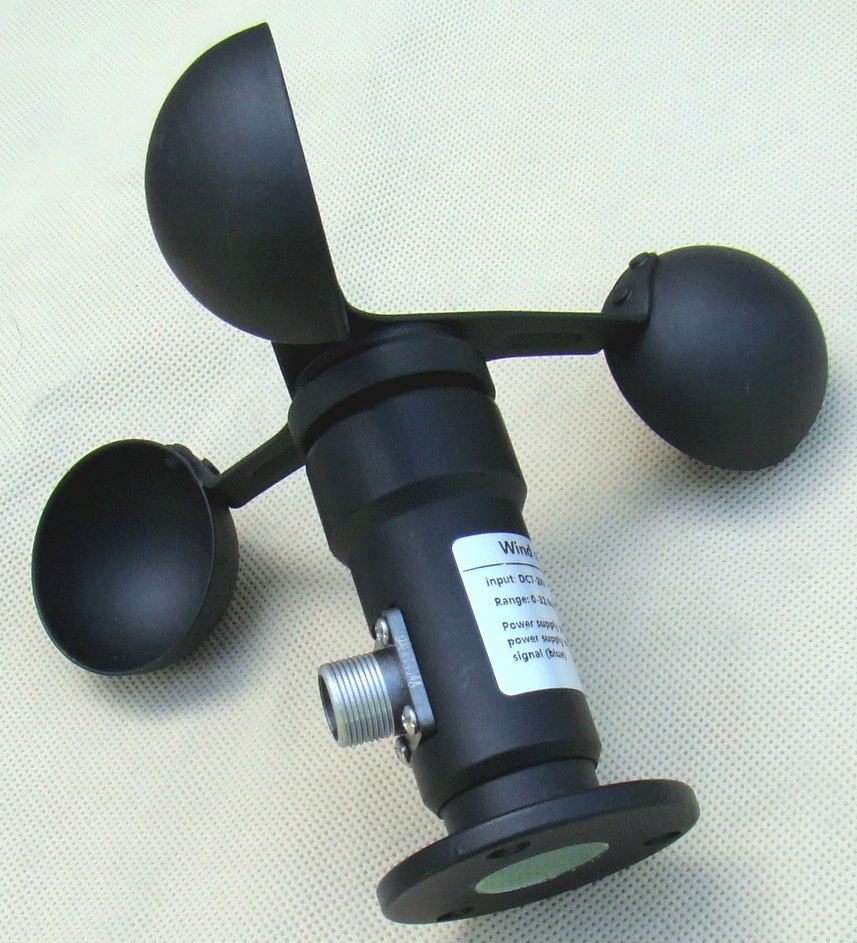

Czujnik siły wiatru.

Przemysłowy, porządny czujnik stosowany w automatyce przemysłowej jak i domowej (np. sterowanie zamykaniem rolet).

Czujnik jest solidnie wykonany z metalu, nie jest to plastikowa zabawka.

Czujnik mierzy siłę wiatru w zakresie do 32,4m/2 (ok 115 km na godzinę).

.

Posiada wyjście napięciowe (im mocniejszy wiatr tym wyższe napięcie na wyjściu) wiec można go podłączyć do sterowników przemysłowych ale także do arduino czy nawet zwykłego woltomierza.

Dane techniczne:

- zasilanie  czujnika od 7 do 24 VDC, maksymalne obciążenie wyjścia 1mA

- wyście napięciowe od 0,4V (bez wiatru) do 2V (wiatr 32,4 m/s)

- precyzja pomiaru okolo +- 0,3 ~ 0,4 m/s

- min prędkość wiatru dla pomiaru 0,8 m/s

- temperatura pracy -40 do +80 'C

- dopuszczalna wilgotność max 90%

- posiada przewód 3 żyłowy długości około 2,5 metra

Czujnik posiada 3 żyłowy przewód który można przedłużyć.

.

Podłączenie jest proste:

- żółty to masa czyli minus zasilania DC

- brązowy to plus zasilania DC (max 24V)

- niebieski to wyjście napięciowe OUT

.

Czyli im mocniejszy wiatr tym otrzymujemy wyższe napięcie między niebieskim (OUT) a żółtym (masą).

Czas reakcji czujnika to około sekunda.

Napięcie wyjściowe OUT można łatwo przeliczyć na siłę wiatru wg wzoru:

.

Prędkość wiatru = (OUT - 0,4) / 1,6 * 32,4V

Czyli jeśli otrzymujemy napięcie np 2,0V to dalej  (2-0,4)/1,6*32,4 czyli wiatr mamy o prędkości 32,4 m/s (lub jak kto woli mnożąc * 3,6 mamy 116 km/h )

.

Analogicznie jeśli mamy napięcie 1,0V to dalej (1-0,4)/1,6*32,4 czyli wiatr mamy 12,15 m/s (43,7 km/h)

itd..

.

Samo obliczanie można łatwo zrealizować w sterowniku programowanym, arduino a w najprostszej wersji po prostu wyskalować woltomierz analogowy 2,0V itp

Wymiary orientacyjne:

- wysokość całkowita 12,5 cm

- średnica wirnika ok. 20 cm

- średnica mocowania podstawy 58mm

- w podstawie 3 otwory FI 7mm

.

Czujnik jest fabrycznie nowy.

.

Dodatkowe foto poniżej.

.
