СЧЕТЧИК ИМПУЛЬСОВ 0–1999800 импульсов. 3 РЕЖИМА РАБОТЫ 230 В

LICZNIK IMPULSÓW Z WYŚWIETLACZEM LED NA SZYNĘ DIN LIMP-1 ZASILANY 230V AC

.

PRODUKT POLSKI - WYSOKA JAKOŚĆ

.

NIEZAWODNY, WIELE FUNKCJI

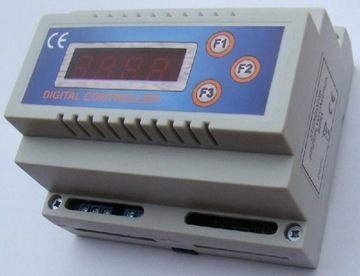

Sterownik – licznik impulsów LIMP-1 może pracować w jednym z 3 trybów :

0/ tryb ręczny – po włączeniu zasilania przekaźnik wyjściowy jest wyłączony. Start odliczania i załączenie przekaźnika następuje po zwarciu przez użytkownika wejścia IN, natomiast po odliczeniu ustawionej ilości impulsów następuje wyłączenie przekaźnika i oczekiwanie na kolejny ręczny start przez użytkownika.

1/ tryb automatyczny – po włączeniu zasilania przekaźnik wyjściowy jest wyłączony ale sterownik automatycznie zaczyna liczyć impulsy i po odliczeniu ustawionej ilości impulsów następuje włączenie przekaźnika na czas X (ustawiany od 0 do 1000 sekund z krokiem co 0,25s). Po upłynięciu ustawionego czasu przekaźnik jest wyłączany i sterownik liczy impulsy od nowa. Jest możliwość także ustawienia załączenia przekaźnika na stałe.

2/ tryb pomiaru ilości impulsów w funkcji czasu – jeśli przez dany czas (0,25 sekundy do 4 minut ustawiany przez użytkownika z krokiem co 0,25s) sterownik zliczy więcej impulsów niż ustawiony limit to następuje włączenie przekaźnika na czas X (ustawiany od 0 do 1000 sekund z krokiem co 0,25s). Po upłynięciu ustawionego czasu przekaźnik jest wyłączany i sterownik od nowa sprawdza ilość impulsów w podanych okresach czasu.

.

Liczenie impulsów. Praca sterownika generalnie polega na liczeniu impulsów z wejścia pomiarowego. Może więc on odliczać określoną ilość zdarzeń, przedmiotów, obrotów itd... Złącze tego wejścia ma 3 piny: masa, sygnał oraz dodatkowe +5V. Licznik liczy impulsy czyli zwarcie pinu sygnał do masy. Pin sygnał jest wewnętrznie podciągnięty rezystorem do +5V. Pin +5V może służyć do zasilania zewnętrznego czujnika o maksymalnym poborze prądu 10mA.

Licznik wyposażono w 4 cyfrowy wyświetlacz LED jak też preskaler (od 1 do 200). Typowo (preskaler =1) każdy impuls wejściowy zwiększa (lub zmniejsza - zależnie od ustawienia kierunku liczenia) wartość na wyświetlaczu o 1 czyli licznik liczy od 0 do 9999 impulsów. Jednak po ustawieniu preskalera np. na 20, wtedy dopiero każde 20 impulsów wejściowych zwiększa wartość na wyświetlaczu o 1 czyli licznik będzie liczył do maksymalnie 20*9999 = 199980 impulsów. Maksymalny możliwy preskaler to 200 – wtedy licznik potrafi zliczyć do 1999800 impulsów. Licznik posiada też wyjście przekaźnikowe beznapieciowe 4A 230V max. Po prawej stronie wyświetlacza sterownik posiada dwie diody Led: górna to dioda załączenia przekaźnika a dolna to dioda informacyjna.

.

Na dole od lewej strony sterownik posiada 3 pinowe złącze pomiarowe z pinami od lewej: Masa, Sygnał oraz +5V. Na prawo od tego złącza jest wejście zwierne IN. Ukazuje to rysunek obok .

W podstawowym przypadku zadajnikiem impulsów może być mechaniczny przełącznik, przekaźnik czy czujnik magnetyczny kontaktron. Wtedy podłączamy ten element jak na przykładzie „A” rysunku poniżej. Możemy także podawać impulsy z czujnika np. odbiciowego, fotokomórki itd. typu NPN (otwarty kolektor) – wtedy podłączamy ten element jak na przykładzie „B”.

.

Jeśli natomiast mamy sygnał z czujnika typu PNP należy ten sygnał odwrócić za pomocą tranzystora npn lub lepiej transoptora jak na przykładzie „C”. Zawsze gdy sygnał podawany jest długim przewodem i pracujemy w środowisku dużych zakłóceń zaleca się podłączenie „C” gdyż zapewnia to separacje galwaniczną czujnik-sterownik.

.

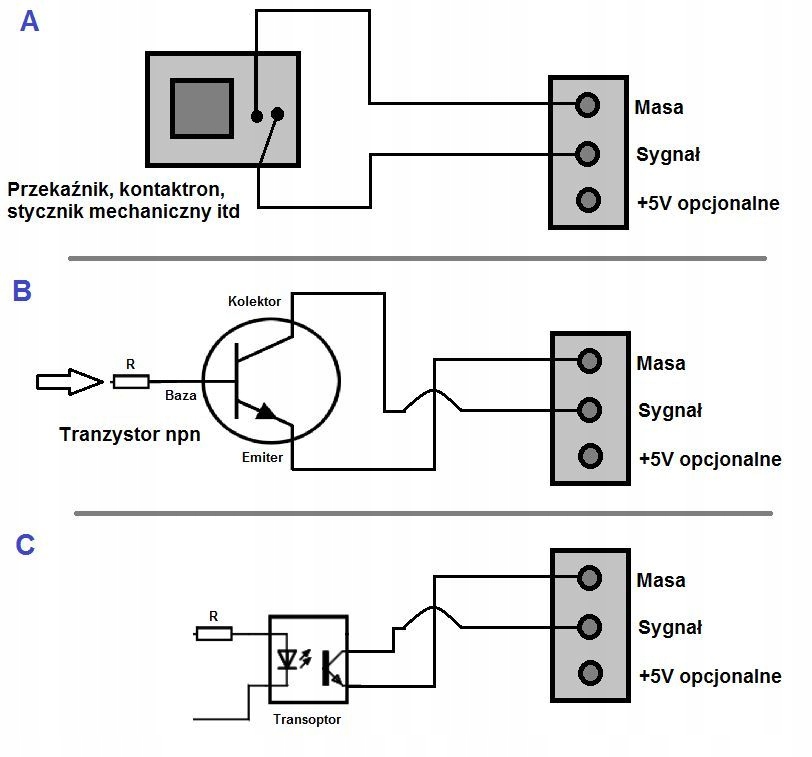

Obok ukazano przykłady podłączenia wejścia pomiarowego.

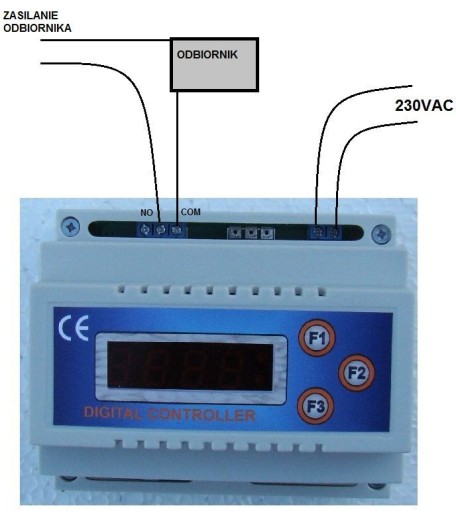

Obok ukazano przykład podłączenia urządzenia którym chcemy sterować.

Przykłady zastosowania.

A/ Jako sterownik nawijarki czy innej maszyny która po ręcznym starcie ma wykonać określoną ilość obrotów. Stosujemy tryb 0 , jako czujnik możemy zastosować kontaktron oraz przykleić magnes na wirującej części maszyny, możemy także zastosować czujnik odbiciowy.

B/ Jako typowy licznik impulsów bez podłączania odbiornika np. wskazujący ilość włączeń danej maszyny , ustawiamy tryb 1 oraz czas przekaźnika na 0.

C/ Jako system automatyczny załączający jakieś urządzenie czy alarm po wystąpieniu odliczonej ilości impulsów czyli np. określonej ilości obrotów wirującej części w maszynie, określonej ilości przesuwających się produktów na taśmie itd.. Stosujemy typowy tryb nr 1.

D/ Jako częstotliwościomierz/ obrotomierz. Na przykład jako zabezpieczenie przed za dużą prędkością obrotową turbiny wiatrowej czy innego wirującego elementu w maszynie. Stosujemy tryb nr 2.

E/ W połączeniu z fotokomórką jako licznik przechodzących osób czy przedmiotów na taśmie itd...

i wiele innych.....

Dane techniczne:

• zasilanie sterownika 230VAC
• pobór mocy max 2W
• licznik impulsów do 9999 + preskaler do 200
• maksymalna częstotliwość impulsów wejściowych do 250Hz
• wyjście przekaźnikowe maksymalnie 4A 230V
• montaż na szynę DIN szerokość sterownika 10,8cm
• wyświetlacz led 4 cyfry, czerwony, wysokość cyfry 10mm
• błąd pomiaru odliczania czasu poniżej 0,2%

Tu mozna pobrać instrukcje PDF : http://cosmogate.pl/slawek/INS/LIMP1.pdf

.

GALERIA PRODUKTU:

Towar jest fabrycznie nowy.
