Поворотное крепление для ЖК-телевизоров со светодиодной подсветкой 32–55 дюймов

Uniwersalny uchwyt TV z podwójnym ramieniem do telewizorów LCD

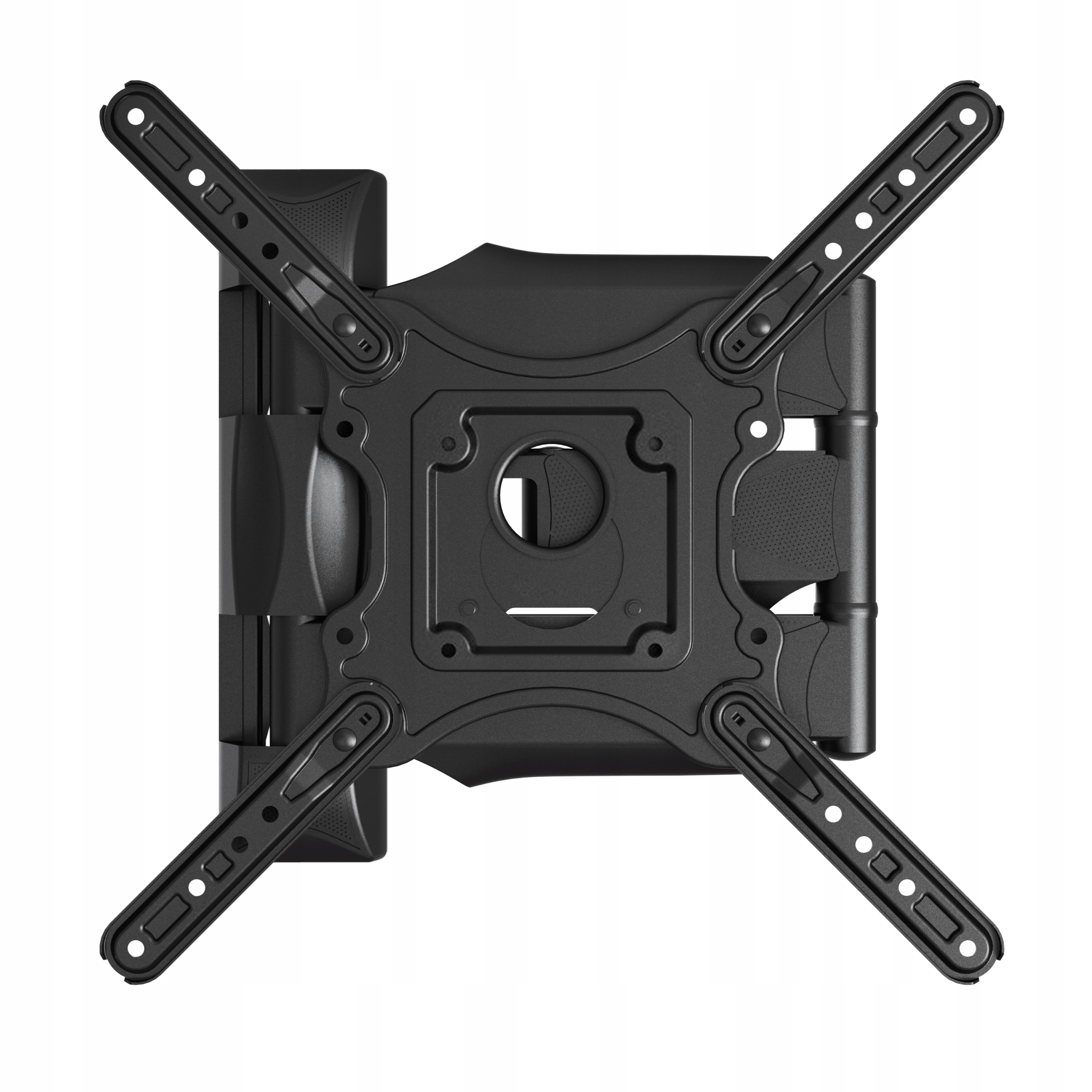

Model: NB P4 (P40)

• wielkość telewizora: 32"- 55"
• maksymalna waga TV: 31,8 kg
• VESA max: 400x400 mm
• regulacja obrotu: 160°
• regulacja nachylenia: -8° / +5°
• regulowana odległość od ściany: 55 ~ 500 mm
• system zarządzania kablami
• certyfikat: TUV GS oraz ISO9001

CHARAKTERYSTYKA

• przeznaczony do telewizorów LCD LED Plazma 32"- 55"
• uniwersalny regulowany płaski uchwyt do TV o wadze do 31,8 kg
• wysoka jakość wykonania z dbałością o szczegóły
• regulacja nachylenia
• obrotowe ramię
• niewielka odległość od ściany
• korekcja przechyłu (niwelacja błędów montażowych)
• uchwyt posiada certyfikat ISO oraz TUV GS
• zgodny ze standardem VESA
• system zarządzania kablami
• maskownica zasłaniająca śruby
• bardzo solidne wykonanie
• dostępny w kolorze czarnym

PARAMETRY TECHNICZNE

• max. udźwig 31,8 kg
• do telewizorów 32"- 55"
• regulacja obrotu do 160°
• regulacja nachylenia w zakresie +8° / -5°
• korekcja przechyłu ekranu ±4°
• regulowana odległość od ściany w zakresie 55 ~ 500 mm
• jakość wykonania potwierdzona normą ISO 9001 oraz TUV GS
• kompatybilny z VESA (rozstaw otworów montażowych) norma:
• VESA 100x100 mm
• VESA 100x200 mm
• VESA 200x100 mm
• VESA 200x200 mm
• VESA 200x300 mm
• VESA 300x200 mm
• VESA 300x300 mm
• VESA 300x400 mm
• VESA 400x200 mm
• VESA 400x300 mm
• VESA 400x400 mm

Jak sprawdzić czy uchwyt będzie pasować do TV?

Przy doborze odpowiedniego uchwytu do telewizora należy przede wszystkim zwrócić uwagę na wagę telewizora oraz rozstaw otworów montażowych VESA, sama wielkość ekranu jest podawana przez producentów orientacyjnie. Informacje dotyczące zgodności telewizora ze standardem VESA można znaleźć w instrukcji obsługi lub na stronie internetowej producenta. Można też sprawdzić i zmierzyć rozstaw otworów samodzielnie.

Standard VESA określa lokalizacje czterech otworów montażowych z tylu telewizora. Rozstaw tych otworów zależy od marki, modelu i rozmiaru ekranu. Wymiary są podawane w milimetrach: pierwszy parametr określa odległość między otworami w poziomie (lewy - prawy), a drugi parametr odległość miedzy otworami montażowymi w pionie (górny - dolny).

PRZYKŁAD

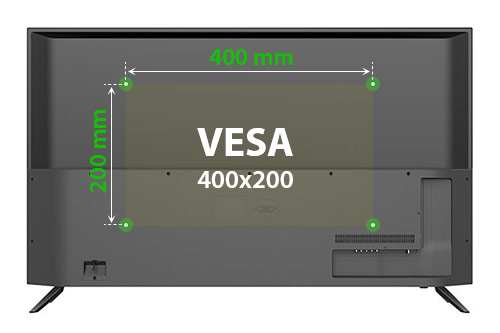

Aby lepiej zrozumieć sposób mierzenia otworów montażowych VESA przygotowaliśmy przykładowe zdjęcie telewizora z rozstawem otworów VESA 400x200. W tym przykładzie odległość między otworami w poziomie wynosi 400 mm, a odległość między otworami w pionie wynosi 200 mm.

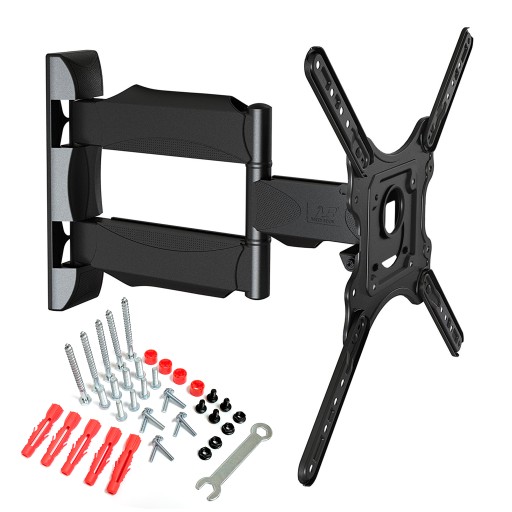

ZESTAW MONTAŻOWY

1. Śruba M4×25mm - 4 szt.
2. Śruba M5×25mm - 4 szt.
3. Śruba M6×25mm - 4 szt.
4. Śruba M8×30mm - 4 szt.
5. Dystans 10mm - 4 szt.
6. Klucz 10mm - 1 szt.
7. Wkręt 7×70mm - 5 szt.
8. Kołek Ø10×Ø7×66mm - 5 szt.

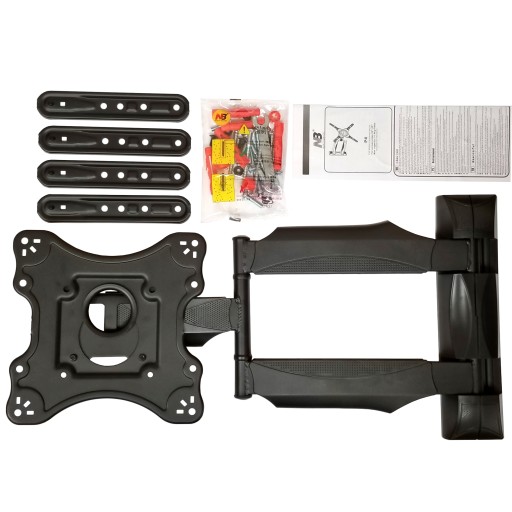

SKŁAD ZESTAWU

• uchwyt
• komplet śrub*
• instrukcja montażu

* dołączono standardowe/uniwersalne śruby pasujące do większości telewizorów, jeżeli nie będą pasować, to należy dokupić odpowiednie śruby we własnym zakresie!

SPECYFIKACJA

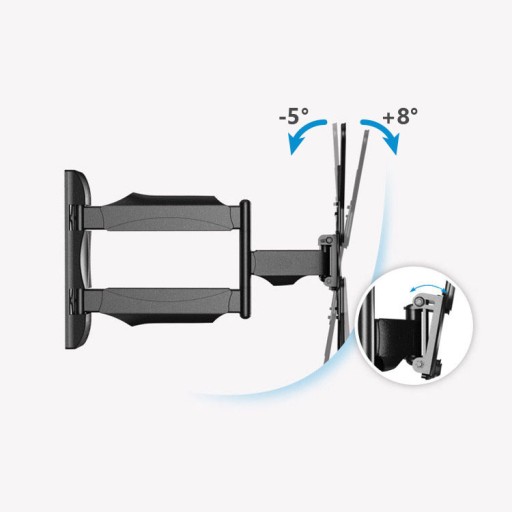

REGULACJA NACHYLENIA EKRANU

OBROTOWE RAMIE

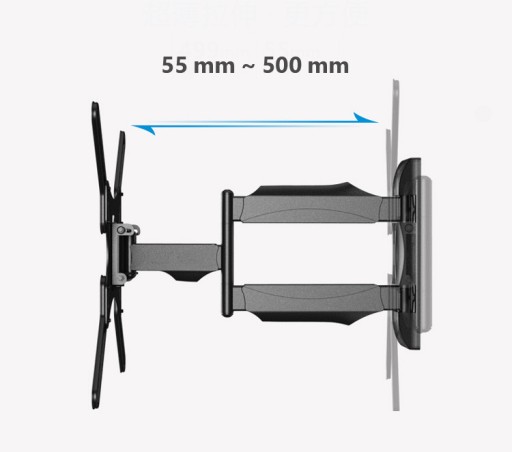

REGULACJA ODLEGŁOŚCI EKRANU OD ŚCIANY

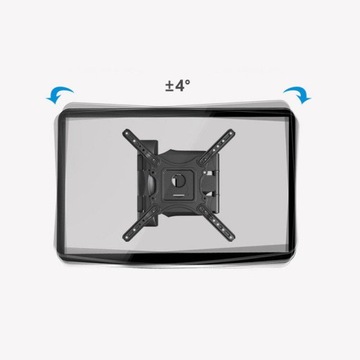

KOREKCJA BŁĘDÓW MONTAŻOWYCH

MASKOWNICA ŚRUB

SYSTEM ZARZĄDZANIA KABLAMI

Kod produktu: NBP4BLK BRTW
