STHY оконный воздухоотводчик с гигроскопическим контролем, 43м3/ч, БЕЛЫЙ

Nawiewnik okienny VENTIN STHY+

• Higrosterowany z automatyczną regulacją strumienia powietrza zewnętrznego
• Możliwość ustawienia trzech trybów pracy
• Wyposażony w potrójny tłumik akustyczny

Dane techniczne:

Model: VENTIN STHY+

Wymiar: 420x45 mm

Max. przepływ powietrza: 43,5 m³/h

Montaż: górna część okna

Funkcje: higrosterowany układ sterowania, potrójny tłumik akustyczny, ręczna regulacja otwarcia przepustnicy

W zestawie: regulator higrosterowany VENTIN BL, akustyczny okap zewnętrzny V-CA 390, łącznik akustyczny V-LA 420BL

Potwierdzona wydajność: Krajowa Ocena Techniczna

Producent: HARMANN

Higrosterowany, akustyczny nawiewnik okienny serii VENTIN HY+ charakteryzuje się automatyczną regulacją strumienia powietrza nawiewanego do pomieszczenia.

Element regulacyjny nawiewnika wyposażony jest w czujnik, (odpowiednio skalibrowana taśma poliamidowa) którego reakcja na zmianę wilgotności względnej skutkuje zmianą ilości dostarczanego powietrza.

Wraz ze wzrostem wilgotności taśma rozszerza się powodując otwarcie przepustnicy, prowadząc do zwiększonej wymiany powietrza.

Istotną cechą nawiewników serii VENTIN HY+ jest możliwość swobodnego wyboru pomiędzy trybem podstawowym, a dwoma trybami, w których strumień powietrza zależy wyłącznie od aktualnej różnicy ciśnień.

Wybór pomiędzy trzema funkcjami (Vmin-Higro-Vmax) odbywa się z wykorzystaniem estetycznego, 3-stopniowego przełącznika.

Parametry techniczne:

Nawiewnik okienny wyposażony jest w mechanizm regulacyjny pozwalający na ustawienie nawiewnika w 3 trybach nawiewu:

• Pozycja 1- Vmin- tryb zamknięcia przepustnicy, w którym przepływ powietrza stanowi ~22% przepływu maksymalnego Vmax;
• Pozycja H- tryb automatyczny/higrosterowany, w który przepływ powietrza uwarunkowany jest wilgotnością względną powietrza w pomieszczeniu;
• Pozycja 2- Vmax- tryb maksymalnego otwarcia przepustnicy, w którym przepływ powietrza stanowi 100% wydajności nawiewnika.

Zastosowanie

Głównym przeznaczeniem jest doprowadzenie powietrza kompensacyjnego do mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej- SENSOVENT.

Ze względu na zasadę działania, nawiewniki mogą pracować zarówno w systemach stałoprzepływowych, jak również tych, które zaprojektowano z uwzględnieniem zmiennego strumienia powietrza wywiewanego (np. kratki wyciągowe higrosterowane lub indywidualne wentylatory wywiewne). Mogą być stosowane budynkach mieszkalnych, zamieszkania zbiorowego (w tym hoteli), użyteczności publicznej, biurowych i gospodarczych.

Nawiewniki VENTIN STHY+ posiadają ponadto wszelkie, niezbędne dokumenty dopuszczające, upoważniające do zastosowania na cele doprowadzenia powietrza do pomieszczeń wyposażonych w wentylację grawitacyjną, mechaniczną wywiewną lub hybrydową.

Do czego służą nawiewniki okienne?

Coraz wyższe wymagania dotyczące izolacyjności przegród budowlanych tj. ścian i okien dla nowych budynków jak również termomodernizacji budynków starszych prowadzą do podwyższonej szczelność i zmniejszonej wymiany miedzy powietrzem wewnętrznym a zewnętrznym. Bez odpowiedniego systemu wentylacji środowisko wewnątrz pomieszczeń pogarsza się.

Skutkiem braku dostępu do świeżego powietrza może być:

• Nadmierna wilgoć w pomieszczeniach - zaparowane szyby, pojawienie się czarnego nalotu (pleśń i grzyb) na ścianach czy suficie;
• Zbyt mała ilość tlenu - może powodować niedotlenienie mózgu, złe samopoczucie, nudności, zmęczenie;
• Gromadzenia się toksyn - emitowanych przez farby, meble, dywany, środki chemiczne gospodarstw domowych i dwutlenku węgla (pochodzącego z wydychanego powietrza) wewnątrz pomieszczenia.

Izolacyjność akustyczna nawiewnika

Wykonanie otworów w konstrukcji okna obniża jego właściwości akustyczne. Stosując nawiewnik VENTIN hałas dochodzący z zewnątrz nadal nie będzie przedostawał się do środka. Odpowiednio skonstruowany tłumik niweluje szerokie spektrum częstotliwości  pozwalając cieszyć się ciszą wewnątrz pomieszczeń.

Ze względu na wykonanie regulatora wewnętrznego (pianka tłumiąca), oraz zastosowanie łącznika wewnętrznego z dodatkowym materiałem dźwiękochłonnym oraz aluminiowej czerpni powietrza zewnętrznego (okapu akustycznego), montowanej po zewnętrznej części okna, z materiałem zwiększającym izolacyjność akustyczną seria VENTIN STHY+ znajduje zastosowanie przede wszystkim w budynkach o podwyższonych wymaganiach dotyczących izolacyjności akustycznej, wynikających przykładowo z lokalizacji i narażenia na hałas uliczny.

Izolacyjność akustyczna nawiewnika w pozycji:

1. Zamkniętej D n,e,w= 45 dB
2. Otwartej D n,e,w= 43 dB

Sposób montażu

Nawiewniki VENTIN STHY+ przeznaczone są do montażu w stolarce okiennej PCV. Montaż polega na wykonaniu poziomej szczeliny wentylacyjnej w górnej części okna przy pomocy frezarki w sposób pokazany na schemacie. Nawiewnik mocuje się przy pomocy wkrętów (nie dołączone do zestawu).

Dysza kierująca strumień napływającego powietrza powinna być skierowana do góry tak aby strumień chłodnego powietrza napływającego z zewnątrz  mieszał się z powietrzem ciepłym znajdującym się pod sufitem, nie powodując tym samy przechłodzenia wentylowanych pomieszczeń.

Umiejscowienie nawiewnika nie powinno utrudniać otwierania lub uchylania okna (w przypadku okien uchylno-rozwiernych). Optymalnym miejscem do montażu jest środek skrzydła okna lub pozycja bliżej strony, po której zamontowana jest klamka. Montaż zbyt blisko zawiasów może spowodować uszkodzenie nawiewnika i uszkodzenie ściany.

Jakiekolwiek zabrudzenie lub zachlapanie, w szczególności wbudowanego czujnika wilgotności, może spowodować rozregulowanie i nieprawidłową pracę.

Po wykonaniu otworów, na zewnętrznej stronie okna zamontować aluminiową czerpnię powietrza. Od strony wewnętrznej zamontować łącznik z materiałem tłumiącym, następnie na zatrzask zamontować regulator.

W zestawie

znajdują się:

1. Tłumik akustyczny V-LA 420;
2. Regulator Ventin;
3. Okap zewnętrzny V-CS 400 chroniący przed wiatrem, wodą, zanieczyszczeniami, insektami.

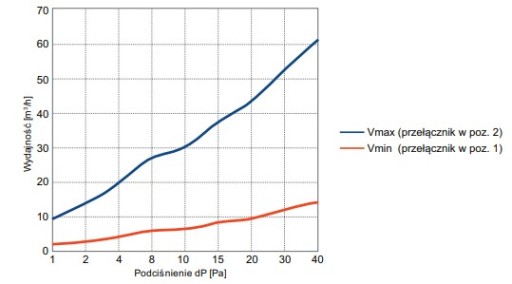

Wydajność nawiewnika w poszczególnych trybach:

Pozycja 1- Vmax:

• Przy różnicy między ciśnieniem panującym na zewnątrz a wewnątrz budynku dP= 20 Pa wydajność wynosi 43,5 m³/h;
• Dla dP= 10 Pa wydajność wynosi 30 m³/h;

Pozycja H- tryb automatyczny:

• Dla dP= 20 Pa, przy zakresie wilgotności 50-56% wydajność wynosi 10-44,5 m³/h;
• Dla dP= 10 Pa, przy zakresie wilgotności 50-56% wydajność wynosi 7-30 m³/h;

Pozycja 2- Vmin:

• Dla dP= 20 Pa wydajność wynosi 10 m³/h;
• Dla dP= 10 Pa wydajność wynosi 7 m³/h.

Wymiary
