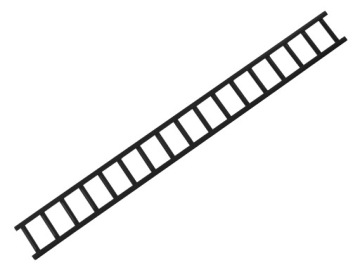

Забор 150см/20см, 3-х ушка лак для панелей из листового металла

Komplet ochrony przeciwśniegowej do blachodachówki panelowej

• Długość: 150 cm
• Wysokość: 20 cm
• Nachylenie dachu: od 20° do 40°
• Materiał: ocynkowany ogniowo oraz lakierowany proszkowo
• Kolor: grafit - RAL 7024

Opis kompletu

Komplet pasuje do blach panelowych o module 380 (±10) mm i wysokości 35 (±5) mm.

Przeznaczona m.in. do:

• Janosik firmy Blachotrapez (blacha gontopodobna)
• Regle firmy Pruszyński
• Bond, Woodshake, Shake, Slate, Roman, Viksen, Classic, Mistral, Gallo firmy Metrotile
• Novatik Premium, Harnaś, Klasyk firmy Novatik

Komplet zawiera:

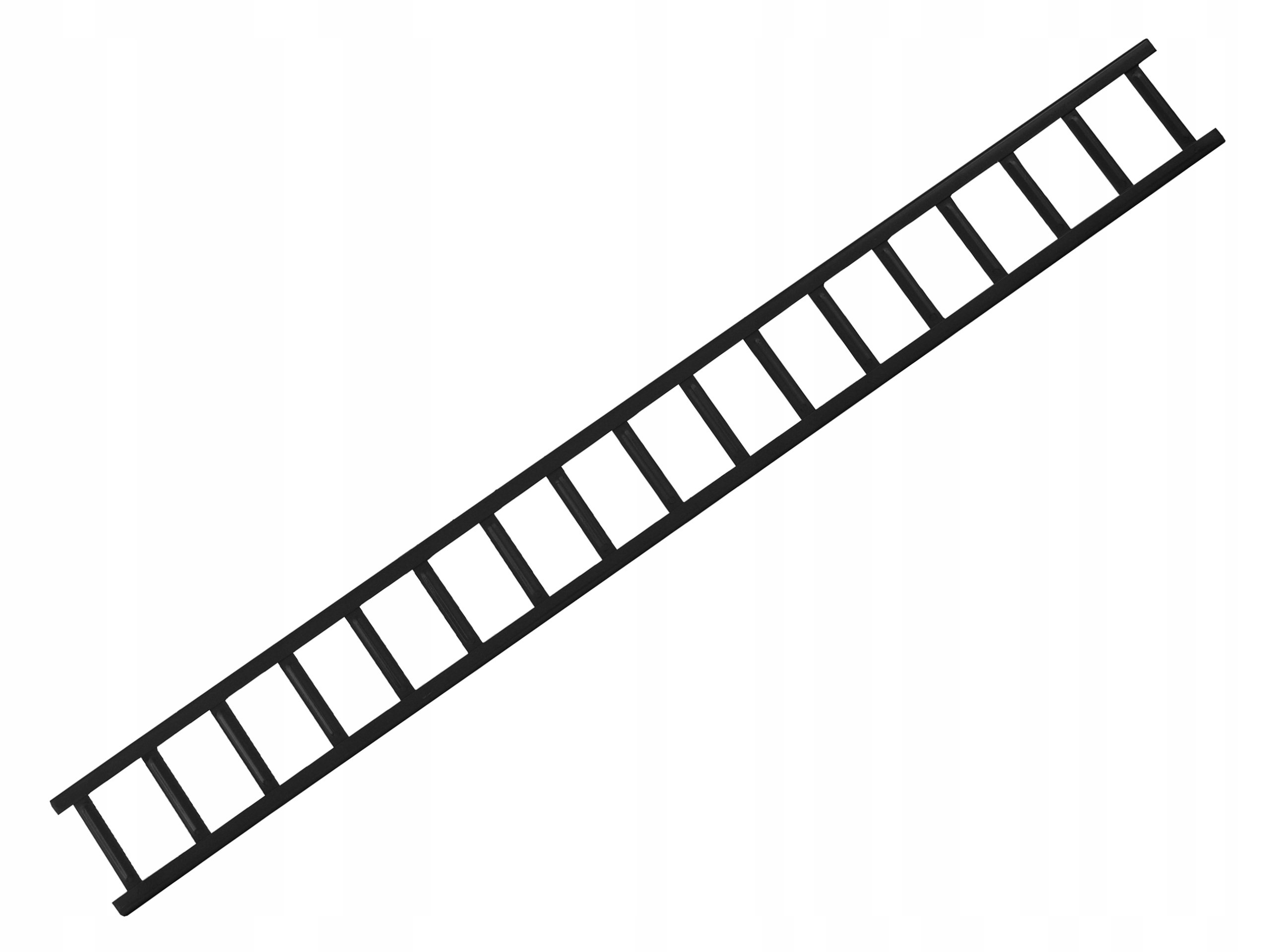

• Płotek: 1 szt.
• Uchwyt płotka: 3 szt.

Wymiary:

• Długość: 1500 mm
• Wysokość: 200 mm
• Odległość między szczebelkami płotka 70 mm

Materiał: Ocynkowany ogniowo kątownik 20 x 20 x 2mm (szkielet płotka) oraz ocynkowana ogniowo blacha stalowa o grubości 1mm (szczeble) oferowany, wraz z ocynkowanymi ogniowo uchwytami płotka, w wersji nielakierowanej lub malowanej proszkowo. Uchwyt wykonany jest z blachy stalowej o szerokości 30mm i grubości 4mm.

Rodzaj pokrycia: Komplet na dach spadzisty, pokryty blachodachówką, o nachyleniu od 20° do 40°.

Płotek przeciwśniegowy a liczba potrzebnych uchwytów

Wytrzymałość uchwytów ochrony przeciwśniegowej

• Pojedynczy uchwyt ochrony przeciwśniegowej wytrzymuje nacisk co najmniej 160 kg.
• Wytrzymałość uchwytu jest definiowana w najbardziej niekorzystnych warunkach

Zalecana liczba uchwytów w zestawach płotków i rur przeciwśniegowych

• Optymalna odległość pomiędzy uchwytami na większości dachów to 40-50 cm
• Odległość pomiędzy uchwytami można zmniejszać dla osiągnięcia większych wytrzymałości
• Maksymalna odległość między nimi nie powinna być większa niż 80 cm

Jaki nacisk wytrzyma zestaw płotka lub rury przeciwśniegowej?

• do 160 kg/mb przy zastosowaniu 1 uchwytu na 1 mb
• do 320 kg/mb przy zastosowaniu 2 uchwytów na 1 mb
• do 400 kg/mb przy zastosowaniu 3 uchwytów na 1 mb
• do 560 kg/mb przy zastosowaniu 4 uchwytów na 1 mb
• do 800 kg/mb przy zastosowaniu 5 uchwytów na 1 mb

Podstawowe zasady montażu płotków i rur przeciwśniegowych

• Równomierne podparcie płotków/rur przeciwśniegowych zapewnia optymalne rozłożenie obciążenia.
• Przekroczenie zalecanych odległości powoduje ryzyko odkształceń lub uszkodzeń, co stanowi zagrożenie dla osób i mienia.
• Odpowiedni dobór liczby uchwytów w zależności od warunków montażu
• Zadbanie o prawidłowe zamontowanie uchwytów do dachu

Rodzaje śniegu i jego waga:

• świeży śnieg o grubości 20 cm: 20 kg/m2
• odleżały śnieg (kilka godzin do kilku dni) o grubości 20 cm: 20-40 kg/m2
• zleżały śnieg (kilka tygodni lub miesięcy)o grubości 20 cm: 40-80 kg/m2
• mokry śnieg o grubości 20 cm: powyżej 80 kg/m2

Waga pokrywy śnieżnej a nachylenie dachu:

• Ciężar działający na ochronę przeciwśniegową zależy od kąta nachylenia dachu - im mniejszy kąty, tym mniejszy nacisk
• Przykładowo, przy kącie 20° i wadze śniegu 160 kg, nacisk wynosi ok 55 kg, a przy kącie 40° nacisk wzrasta do ok. 100 kg

Nośność standardowych zestawów (przykłady):

• Zestaw TC.224.LN1.8017 o długości 200 cm, z 4 uchwytami osiąga wytrzymałość 320 kg/mb. Po dołożeniu 2 dodatkowych uchwytów wytrzymałość wzrasta do 480 kg/mb.
• Zestaw TC.325.RABEK.9006 o długości 300 cm, z 5 uchwytami osiąga wytrzymałość 266 kg/mb). Po dołożeniu 3 dodatkowych uchwytów wytrzymałość wzrasta do 427 kg/mb.

Uwaga! Powyższe informację są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

Dostępne kolory

• Wiśnia - RAL 3004
• Kasztan - RAL 3009
• Czerwony - RAL 3011
• Zielony - RAL 6020
• Antracyt - RAL 7016
• Grafit - RAL 7024
• Cegła - RAL 8004
• Brąz - RAL 8017
• Czarny - RAL 9005
• Ocynk

UWAGA! Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów.

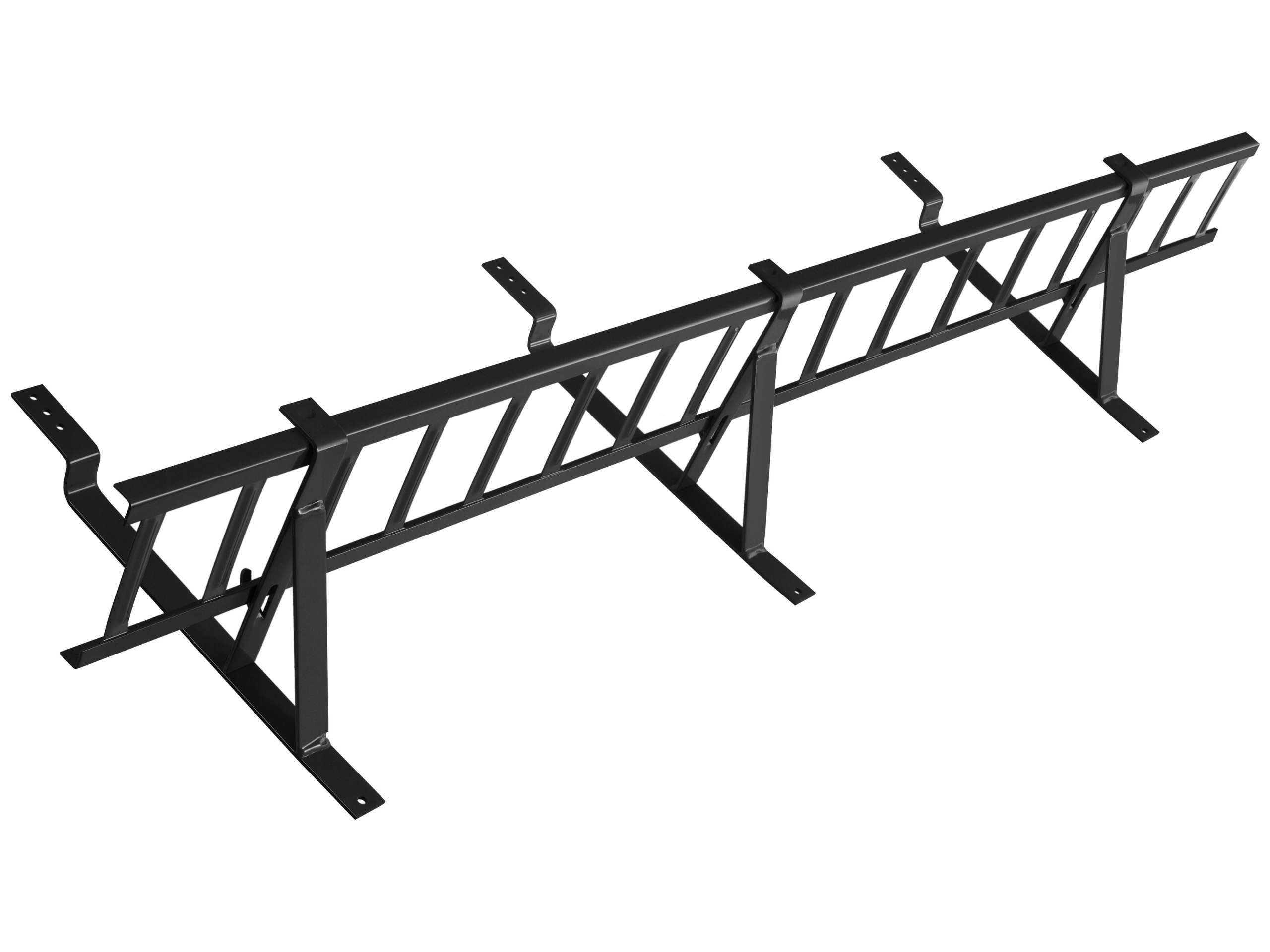

W skład kompletu wchodzi

• 1x Płotek przeciwśniegowy

• 3x Uchwyt płotka do blachodachówki

Długość płotka:

Płotek dostępny jest w trzech wymiarach długości standardowych: 1,5m, 2m, i 3m. W zależności od długości płotka oraz stopnia nachylenia połaci dachu należy zastosować odpowiednią liczbę wsporników, która została opisana w osobnej tabeli.

Wysokość płotka:

W ofercie dostępne są dwie wysokości płotka przeciwśniegowego: 15cm oraz 20cm. Płotki, o zwiększonej powierzchni zgarniającej śnieg, zalecane są w rejonach charakteryzujących się obfitszymi opadami śniegu.

Warto zwrócić uwagę, że w przypadku stosowania zestawu z 20cm płotkiem należy pamiętać o zastosowaniu dodatkowego wspornika, w stosunku do tradycyjnego wariantu zestawu z 15cm płotkiem.

Rozmiar i materiał płotka:

Płotek wykonany jest z kątownika stalowego o wymiarach 20 x 20 x 2mm (szkielet płotka) oraz blachy stalowej o 20 x 1mm (poprzeczki) specjalnie wyprofilowanej dla zwiększenia sztywności. Odległość między szczeblami płotka to 70mm!

UWAGA! Warto zwrócić uwagę na ilość poprzeczek w płotku! Nie zalecamy płotków o większych odległościach, ze względu na obniżoną zdolność zatrzymywania śniegu.

Moduł i przetłoczenie

W zależności od zastosowanego rodzaju blachodachówki należy dobrać odpowiednią długość modułu oraz wysokość przetłoczenia uchwytu płotka przeciwśniegowego. Poniższy rysunek przedstawia oba wymiary w odniesieniu do uchwytu oraz arkusza blachodachówki.

Dopasowanie wsporników typu BD do modeli blachodachówek

• moduł 380mm, przetłoczenie 35mm (Blachotrapez Janosik)

Sposób montażu płotka do uchwytu:

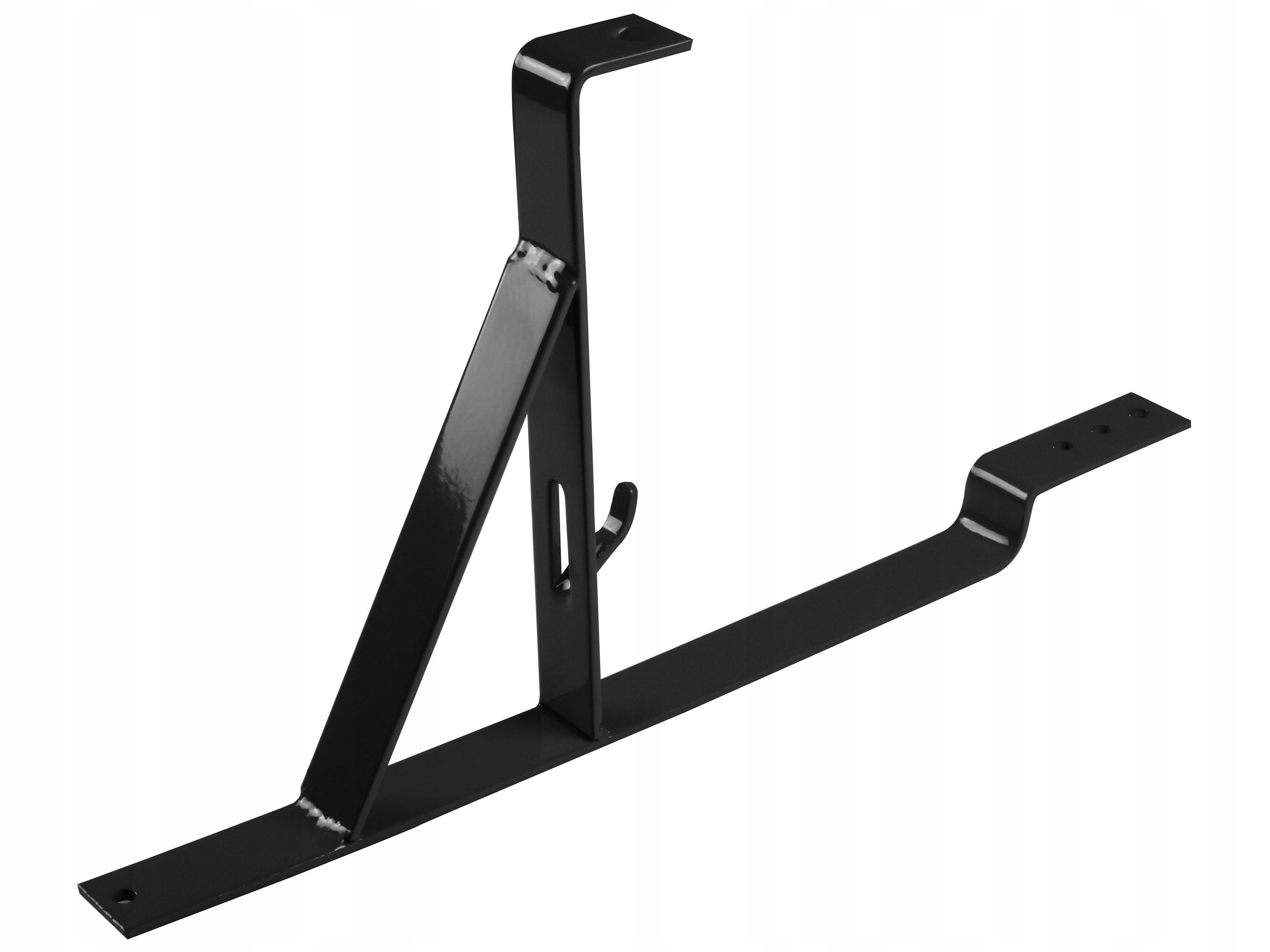

Specjalne przetłoczenia na uchwycie pozwalają na szybki i łatwy montaż płotka przeciwśniegowego. Wystarczy wcisnąć profil płotka w zatrzaski - nowy sposób mocowania płotka do uchwytów typu "click" jest wyjątkowo trwały. Nie potrzebujesz do tego żadnych dodatkowych narzędzi.

Wysokość montażu płotka:

Płotek po montażu znajduje się 65mm ponad podstawą uchwytu. W przypadku pokryć, których wysokość modułu przekracza 65mm, montaż nie będzie możliwy. Dotyczy to przede wszystkim:

• blachodachówek o wysokości fali <65mm
• blach trapezowych o module <65mm (profil T-65)
• płyt falistych o wysokości fali <65mm

Instrukcja montażu

Powłoka ochronna

Ze względu na narażenie elementów ochrony przeciwśniegowej, na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem płotków cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję. Czynnik korozji ma duży wpływ na wytrzymałość elementów ochrony przeciwśniegowej, stąd zaleca się stosowanie produktów cynkowanych ogniowo.

Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok 450°C. W trakcie kąpieli następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący po ostudzeniu warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków , może sięgać nawet 100 lat.

Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowa lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku płotków lakierowanych proszkowo zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka.

Cynkowanie ogniowe

• Odporność na korozję: bardzo wysoka
• Grubość warstwy cynkowej 50 µm - 150 µm
• Dokładność pokrycia: niska
• Końcowa jakość i jednorodność obróbki: niska

Cynkowanie galwaniczne

• Odporność na korozję: niska
• Grubość warstwy cynkowej 10 µm - 30 µm
• Dokładność pokrycia: średnia
• Końcowa jakość i jednorodność obróbki: średnia

Atest ITB. Wszystkie sprzedawane elementy ochrony przeciwśniegowej posiadają wymagane aprobaty techniczne.

Płotek oferowany jest w wersji nielakierowanej (wyłącznie ocynkowanej ogniowo) lub dodatkowo malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka
• działania antykorozyjne
• odporność na uszkodzenia mechaniczne
• odporność termiczna
• wysoka odporność na działania czynników chemicznych
• nieszkodliwość dla środowiska
