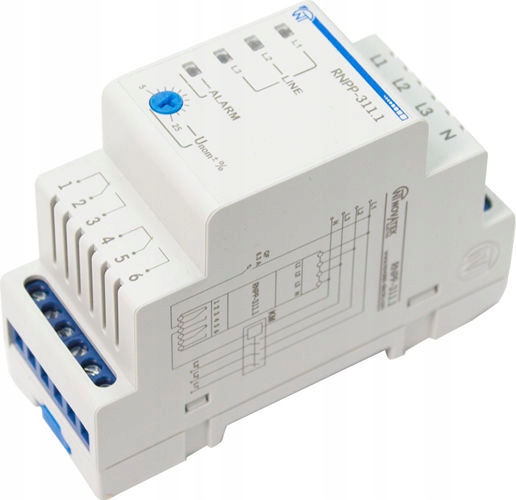

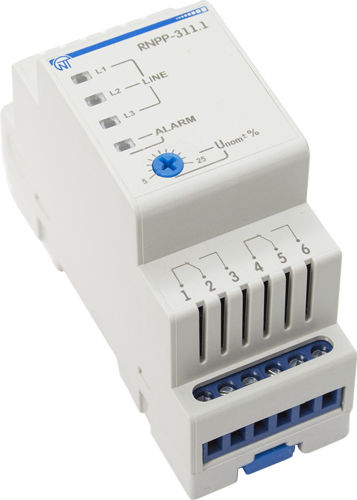

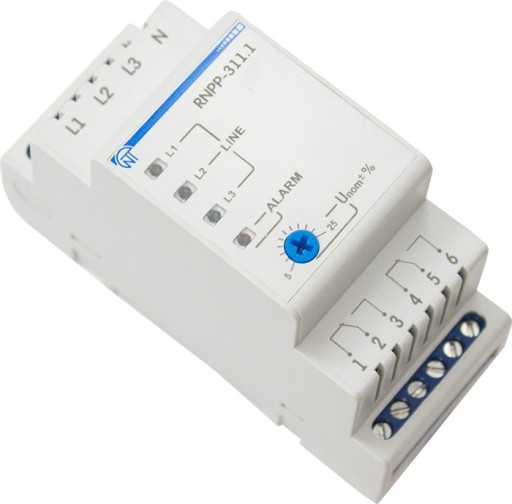

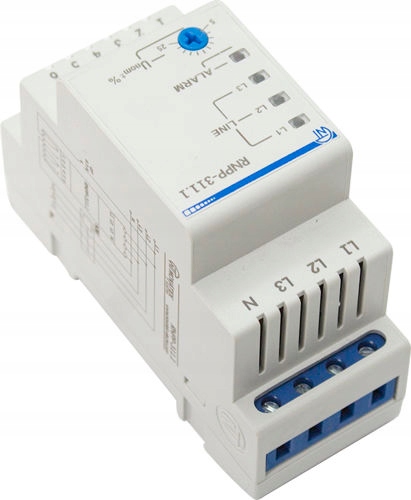

РЕЛЕ НАПРЯЖЕНИЯ 3-ФАЗНОЕ РНПП-311.1

PRZEKAŹNIK NAPIĘCIOWY

RNPP-311.1 NOVATEK ELECTRO

(TRÓJFAZOWY)

DANE TECHNICZNE:

Znamionowe napięcie liniowe/fazowe w sieci - 230/400V

Częstotliwość sieci - 45 – 55Hz

Zawartość harmonicznych (niesinusoidalność) napięcia zasilającego - EN 50160:2014

Zakres regulacji progu zadziałania dla Umах/ Umin (w procentach od napięcia znamionowego) - 5 – 25

Stałe opóźnienie zadziałania przy Umax - 12s

Stałe napięcie zadziałania w przypadku asymetrii faz - 60s

Stały czas zadziałania przy Umax - 1,5s (0,1– opcja)

Stały czas zadziałania w przypadku zaniku jednej z faz - 1,5s (0,1– opcja)

Czas SPZ po przywróceniu parametrów napięcia* - 5s

Histereza napięciowa - 5-6V

Dokładność określenia progu zadziałania przy zmianie napięcia [V], nie większa niż - 3

Napięcie, przy którym przekaźnik zachowuje sprawność działania - 95 – 450V

Pobór mocy (bez podłączonego odbiornika), nie przekraczający - 3,0W

Klasa klimatyczna wg GOST - NC 3.1

Stopień ochrony panelu przedniego - IP40

Stopień ochrony listwy zaciskowej - IP20

Trwałość łączeniowa przy obciążeniu 5 A, nie mniejsza niż [cykli] - 100000

Napięcie znamionowe izolacji - 450V

Znamionowe wytrzymywane napięcie impulsowe - 4kV

Przekrój przewodów do podłączenia pod zaciski - 0,5 – 2mm²

Moment dokręcania śrub zacisków [Н*m] - 0,4

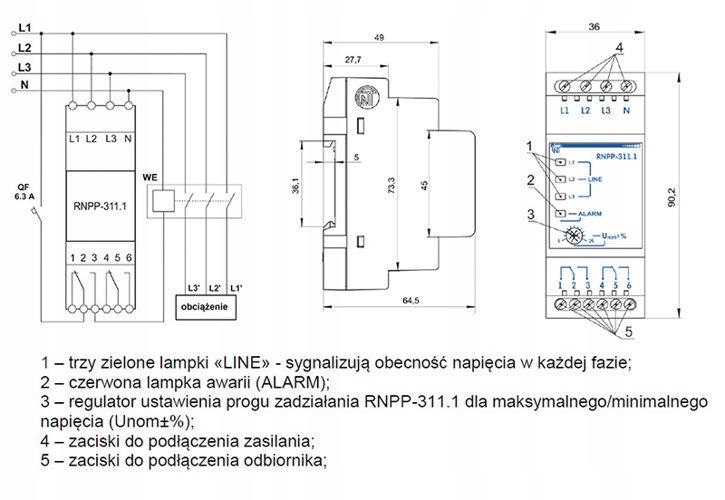

Wymiary gabarytowe (rys.1), H*B*L - 90,2*36*64,5mm

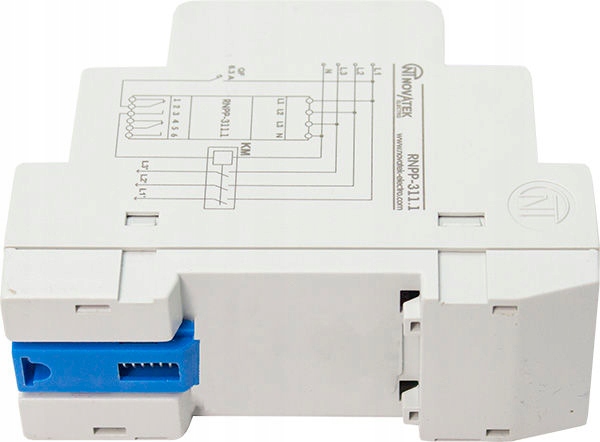

Przekaźnik kontroli napięcia, symetrii i kolejności faz RNPP-311.1 jest przeznaczony do odłączenia obciążenia 400 V 50 Hz w przypadku:

– niedopuszczalnych wahań napięcia w sieci trwających nie mniej niż 0,02 s;

– zakłóceń symetrii amplitudowej napięcia sieciowego (asymetrii faz);

– zanikiem, nieprawidłową kolejnością faz oraz załączeniem dwóch faz jednocześnie

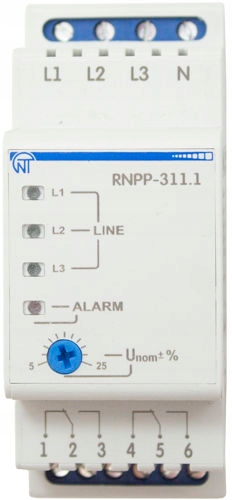

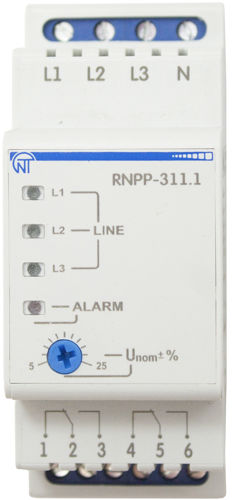

RNPP-311.1 dokonuje ciągłej kontroli wartości napięć w sieci trójfazowej, porównując je z wartościami ustawionymi przez użytkownika za pomocą regulatora U nom±%. Przekaźnik wyłącza odbiornik, jeżeli wartość napięcia przekracza progi ustawione przez użytkownika. RNPP-311.1 posiada jedną połączoną regulowaną nastawę zadziałania dla maksymalnego/minimalnego napięcia. Np.: w pozycji 10% urządzenie zadziała w przypadku wzrostu/spadku napięcia na 10% od znamionowego. Dostępne tryby pracy przekaźnika: normalny tryb pracy; tryb awaryjny; tryb opóźnienia czasu SPZ.
