Przekaźnik czasowy ( timer ), NO: TC10/11

Timer służy do załączania/rozłączania urządzeń lub jako licznik czasu pracy. Może pracować z nastawą czasu tylko T1 lub T1 i T2 w pracy cyklicznej. Posiada 6 trybów pracy wyzwalanych przyciskami START/STOP, RESET lub sygnałem zwierającym z zewnątrz. Współpracuje z wyłącznikami zwykłymi dwubiegunowymi (bistabilny) lub wyłącznikami impulsowymi dzwonkowymi (monostabilny).

Czas może być ustawiany:

• w sekundach (zakres 1 s...99min59s)
• w minutach (zakres 1 min...99h59min)
• w godzinach (zakres 0 godz...99h59min)

Timer może załączać/rozłączać urządzenia dużej mocy (maksymalne obciążenie 4500W), ponieważ wyposażony jest w wyjście przekaźnikowe 20A. Posiada dodatkowo wbudowany sygnalizator dźwiękowy, który po zakończeniu cyklu pracuje przez określony czas.

Wielofunkcyjny przekaźnik czasowy (timer) przeznaczony do realizacji funkcji czasowych w układach automatyki przemysłowej i domowej, np.:

• mieszalniki
• pompy
• wentylatory
• dozowniki
• podajniki
• prasy
• piece piekarnicze
• smażalniki
• układy oświetlenia
• agregaty (timer może pracować jako licznik motogodzin)

Właściwości:

• Zakres czasu 1s...99h59minut
• Rozdzielczość 1s lub 1min
• Nastawa czasu T1 i T2 (lub tylko T1)
• Przyciski START/STOP, RESET
• Funkcja PAUZA
• 6 trybów pracy (załączanie, rozłączanie, praca cykliczna itp.)
• Sygnalizacja dźwiękowa po zakończeniu
• Wyjście przekaźnikowe dużej mocy 20A 4,5kW
• START/STOP/RESET digital input
• Atrakcyjny wyświetlacz z graficznymi ikonami

Dane techniczne:

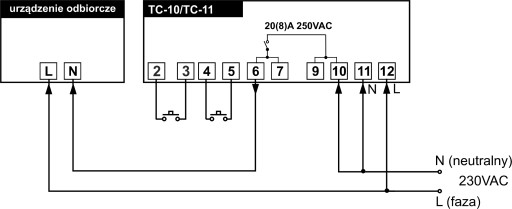

• 2 Wejścia cyfrowe: wyzwalanie komend: START, STOP, PAUZA, RESET
• przez podanie impulsu zwierajacego na styki 4-5
• minimalny czas impulsu 100ms
• Zakres czasu: 1s...99h59min
• Sposób wyświetlania i nastawy czasu: do wyboru przez użytkownika
• minuty: sekundy (rozdzielczość 1 sekunda)
• godziny: minuty (rozdzielczość 1 minuta)

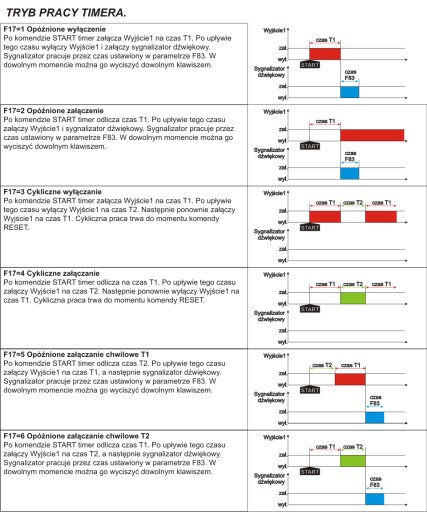

• Tryb pracy:
• - opóźnione załaczanie, opóźnione wyłączanie
• - cykliczne załączanie z nastawą czasu T1 lub T1 i T2
• Dokładność pomiaru czasu: +/-0,1%
• Wyświetlacz: LED, 4 cyfry o wysokości 11 mm z ikonami graficznymi
• Wyjście sterujące: przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli
• Funkcje dodatkowe:
• - dźwiękowa sygnalizacja
• - funkcja PAUZA
• Montaż w otworze o wymiarach: 71 x 29 mm
• Stopień i klasa ochrony: IP65 / II
• Zasilanie: 230VAC +/-15% (standard) lub 12VAC/DC(+12,30zł) lub 24VAC/DC(+40zł)
• Pobór mocy: max 3 VA
• Warunki pracy: -5...60°C; 0...85%RH (bez kondensacji)
• Warunki składowania: -40...85°C; 0...85%RH (bez kondensacji)

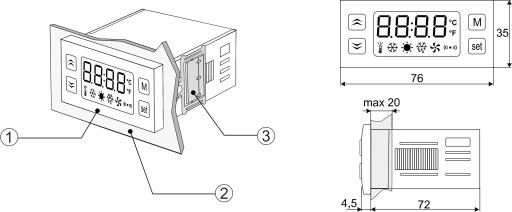

Wymiary:

1. Stopień ochrony IP65
2. Montaż w otworze o wymiarach 71 x 29 mm, maksymalna grubość ścianki tablicy 20mm
3. Uchwyty mocujące

Montaż w tablicy lub obudowie hermetycznej, naściennej.

Panel przedni

1. Wyświetlacz czasu
2. Sygnalizacja odmierzania i nastawy czasu T1
3. Przycisk nastawy czasu T1 i zwiększający wartość
4. Sygnalizacja odmierzania i nastawy czasu T2
5. Przycisk nastawy czasu T2 i zwiększający wartość
6. Przycisk wyzwalający komendę RESET i wejście do menu konfiguracyjnego
7. Przycisk wyzwalający komendę START/PAUZA/STOP
8. Sygnalizacja WYJŚCIA 1: ŚWIECI: wyjście aktywne
9. Sygnalizacja nastawy czasu

WAŻNE: Produkt ORYGINALNY, zaprojektowany w POLSCE.

Tylko ORYGINAŁ ma:

• - logo ESCO
• - certyfikat CE
• - bezawaryjne, dotykowe klawisze silikonowe (a nie, zwykłe ze stykami)
• - funkcję alarmu dźwiękowego
• - funkcję PAUZA

- na 12VAC/DC lub 24VAC/DC (12V - 12,30 zł , 24V - 40 zł)

- opcjonalnie może zostać wyposażony w wyjście SSR 12V (15zł brutto), przekaźniki dostępne na naszych innych aukcjach.

Instrukcja do pobrania/zobaczenia
