Cordial Neutrik XLR - микрофонный кабель XLR 1м

Cordial CMK 222

SPECYFIKACJA

średnica przewodnika: 0,22 mm2

• skład przewodnika: 28 x 0,10 mm2 zwiniętych żyłek miedzianych

• izolacja: PE

• skład rdzenia: dwa zwinięte przewody

• ekran (dla pary): spiralnie zwinięty, miedziany

• koszulka: PVC mat, kolor czarny (możliwe inne kolory)

• średnica przewodu: 6,4 mm

• waga: 53 g/m

• zakres temperatury pracy (kabel ruchomy): (-5= st.C) - (+70= st.C)

• zakres temperatury pracy (kabel zamocowany): (-20= st.C) - (+70= st.C)

• oporność: 85 Ohm/km

• pojemność (żyła/żyła): 60 pF/m

• pojemność (żyła/ekran): 120 pF/m

• testowe napięcie: 750V

NEUTRIK od lat zajmuje dominującą pozycję na światowym rynku specjalistycznych podzespołów, złączy (gniazd i wtyków) używanych przy instalacji profesjonalnego sprzętu elektroakustycznego. Jest wszechobecny w rozgłośniach radiowych i ośrodkach telewizyjnych, wozach transmisyjnych, studiach nagraniowych, instalacjach w teatrach itp. NEUTRIK jest także liderem w dziedzinie złączy fonicznych. Wprowadził na rynek bardzo udane konstrukcyjnie i funkcjonalnie złącza Speakon i PowerCon. Dziś złącza te są światowym standardem i montuje się je w większości wzmacniaczy i zestawów głośnikowych.

XLR – spotykane w wykonaniu o ilości styków od trzech do siedmiu. Konstrukcyjnie zbliżone do złączy rodziny DIN. Rozwiązania wyposażone w trzy styki znalazły zastosowanie w technikach korzystających z sygnałów symetrycznych tj. profesjonalne mikrofony, konsolety mikserskie, a nawet sterowanie DMX512. Rozwiązania o czterech pinach najczęściej wykorzystywane są do wykonywania połączeń obwodów zasilania niskonapięciowego. Pięciostykowy XLR stosowany jest w miejscach gdzie spotykamy różnicowy sygnał stereofoniczny lub informacja niesiona jest dwoma parami symetrycznymi np. DMX512. Rozwiązania sześcio i siedmiostykowe wykorzystują rozwiązania hybrydowe tj. rozbudowane aplikacje łączące zasilanie i sygnał w jednym kablu. Obciążalność prądowa każdego styku to 16A dla rozwiązań trójstykowych i 5A dla pozostałych.

NEUTRIK NC3FXX - Złącze XLR żeńskie

Specyfikacja:

Model: NC3FXX

Rodzaj złącza: XLR

Ilość styków: 3

Typ: Żeński

Pojemność między stykami: ≤4pF

Rezystancja złącz: ≤3mΩ

Rezystancja dielektryka: >2GΩ

Obciążalność prądowa: 16A/styk

Obciążalność napięciowa: 50V

Odporność napięciowa dielektryka: 1500V DC

Średnica przewodu: 3,5 - 8mm

Styki: posrebrzane

Materiał obudowy: Odlew ciśnieniowy cynkowy

Izolacja: Polyamid 6.6

Sopień ochrony: IP40

Zakres temperatur pracy: -30 - +80°C

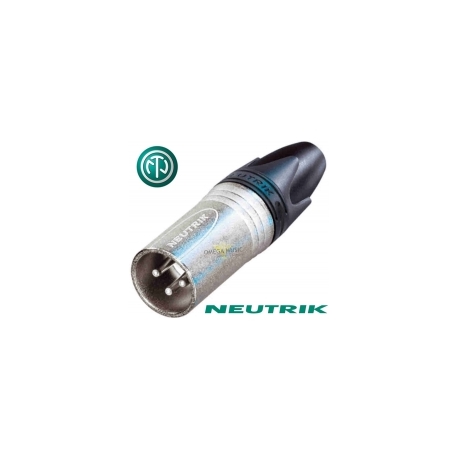

NEUTRIK NC3MXX - Złącze XLR męskie

Specyfikacja:

Model: NC3MXX

Rodzaj złącza: XLR

Ilość styków: 3

Typ: Męski

Pojemność między stykami: ≤4pF

Rezystancja złącz: ≤3mΩ

Rezystancja dielektryka: >2GΩ

Obciążalność prądowa: 16A/styk

Obciążalność napięciowa: 50V

Odporność napięciowa dielektryka: 1500V DC

Średnica przewodu: 3,5 - 8mm

Styki: posrebrzane

Materiał obudowy: Odlew ciśnieniowy cynkowy

Izolacja: Polyamid 6.6

Sopień ochrony: IP40

Zakres temperatur pracy: -30 - +80°C
