Регулирующий автотрансформатор М10-522-50 250/20 5кВА МКП

Autotransformator reg.  M10-522-50 250/20 5kVA MCP

• Wejście - kabel zasilający.

  Wyjście – gniazda bananowe 4mm (oprócz M10-522-50), gniazda sieciowe (oprócz M10-522-

  05 i M10-522-50) zaciski laboratoryjne (tylko M1-522-50).

  Wysoka efektywność i wygoda użycia.

  Kompaktowa budowa.

Wprowadzenie

Autotransformatory serii M10-522 to kompaktowe urządzenia charakteryzujące się stosunkowo niską masą i niezawodnym działaniem.

Urządzenia te znajdują zastosowanie w laboratoriach, szkołach itp., wszędzie gdzie potrzebna jest regulacja napięcia przemiennego, m.in. przy kontroli temperatury, regulacji prędkości, oświetlenia mocy itp.

Autotransformatory M10-522 wyposażone są w przewód zasilający na wejściu, a na wyjściu w gniazda bananowe bezpieczne 4mm (oprócz M10-522-50 – tu zaciski laboratoryjne) oraz gniazda sieciowe (dostępne tylko w modelach M10-522-10, M10-522-20, M10-522-30), dodatkowo każdy autotransformator posiada gniazdo uziemienia na obudowie.

Każdy autotransformator wyposażony jest w bezpiecznik chroniący przed przeciążeniem.

Specyfikacja

Napięcie wejściowe 220/230VAC

Napięcie wyjściowe 0~250VAC

Budowa

Autotransformator to transformator, w którym uzwojenie pierwotne jest jednocześnie wtórnym.

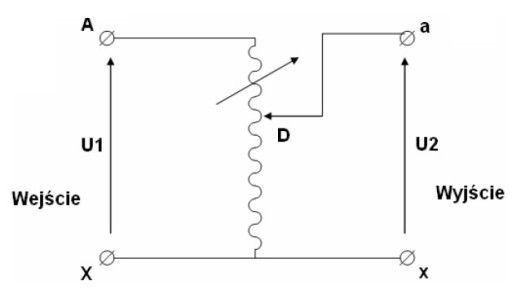

Uzwojenie pierwotne posiada stałe wyprowadzenia, natomiast jedno z zakończeń uzwojenia wtórnego jest ruchome (szczotka węglowa przesuwana po uzwojeniu). Pozwala to na płynną regulację napięcia wyjściowego. Schemat elektryczny autotransformatora przedstawiony jest poniższym rysunku.

DANE TECHNICZNE

• Autotransformator

  Cechy

  Wejściowy kabel zasilający zakończony wtykiem sieciowym

  Gniazda wyjściowe - bananowe bezpieczne 4mm

  Wyjściowe gniazdo sieciowe

  Wskaźnik napięcia wyjściowego

  Napięcie zasilania nominalne

  230V/50Hz

  Napięcie wyjściowe

  0-250V

  Moc znamionowa

  5000 VA

  Prąd obciążenia max.

  20 A

  Ilość Faz

  Jednofazowy

• Producent

  MCP

  Kraj pochodzenia

  Chiny

  Certyfikaty

  Oznakowanie CE (bezpieczeństwo i/lub EMC)

  Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

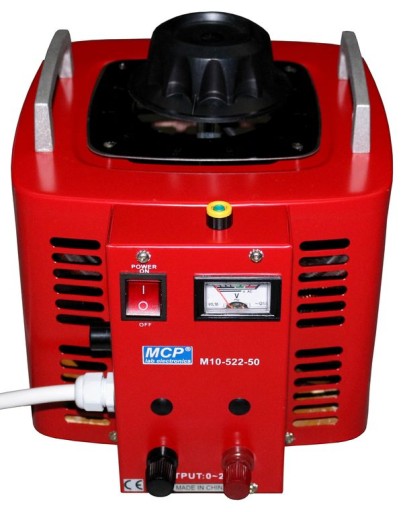

• Wygląd płyty czołowej autotransformatora

  1. Wejście napięcia AC – przewód zasilający

  2. Wyjście AC – gniazda bananowe bezpieczne 4mm lub gniazdo sieciowe

  (oprócz M10-522-50 - zaciski laboratoryjne)

  3. Oprawa bezpiecznika

  4. Włącznik/wyłącznik

  5. Pokrętło regulacji napięcia wyjściowego

  6. Woltomierz wskazujący napięcie wyjściowe

  7. Skala wskazująca napięcie wyjściowe

  8. Gniazdo bananowe uziemienia

Instalacja

1. Pokrętło regulacyjne autotransformatora ustawić w pozycji 0V (skala na górnej części

obudowy urządzenia).

2. Podłączyć wtyczkę przewodu zasilającego autotransformatora do gniazda sieciowego

instalacji zasilającej – gniazdo sieciowe powinno być wyposażone w bolec ochronny

połączony z przewodem ochronnym PE instalacji. Model M10-522-50 wyposażony jest w

kabel zasilający bez wtyku - należy zapewnić pewne i poprawne połączenie: przewód

zielono-żółty – ochronny PE, niebieski – neutralny N, brązowy – fazowy L. W przypadku

podłączania do sieci dwu przewodowej, należy użyć dodatkowego połączenia

autotransformatora z lokalnym uziemieniem korzystając z gniazda uziemienia znajdującego

się na obudowie autotransformatora.

3. Należy pamiętać, że w momencie włączenia autotransformatora płynie początkowo duży

prąd ładowania obwodu magnetycznego, który następnie ustala się na poziomie ok. 0,2%

prądu znamionowego. Może to powodować zadziałanie bezpieczników lub zabezpieczeń. W

tym przypadku należy zastosować w instalacji zasilającej bezpieczniki/zabezpieczenia o

wyższym prądzie znamionowym lub innej charakterystyce (zwłocznej).

4. Podłączenie i odłączenie autotransformatora od sieci należy wykonywać zawsze po

upewnieniu się, że wyjście autotransformatora jest nieobciążone, a pokrętło regulacyjne

ustawione jest w pozycji 0V.
