Hollywood HLC-30 - konwerter High/Low Premium

wysokiej jakości konwerter sygnału głośnikowego do poziomu RCA - wej. 2x50W / wyj. 2xRCA, Remote Auto On/Off, małe wymiary, klasa Premium

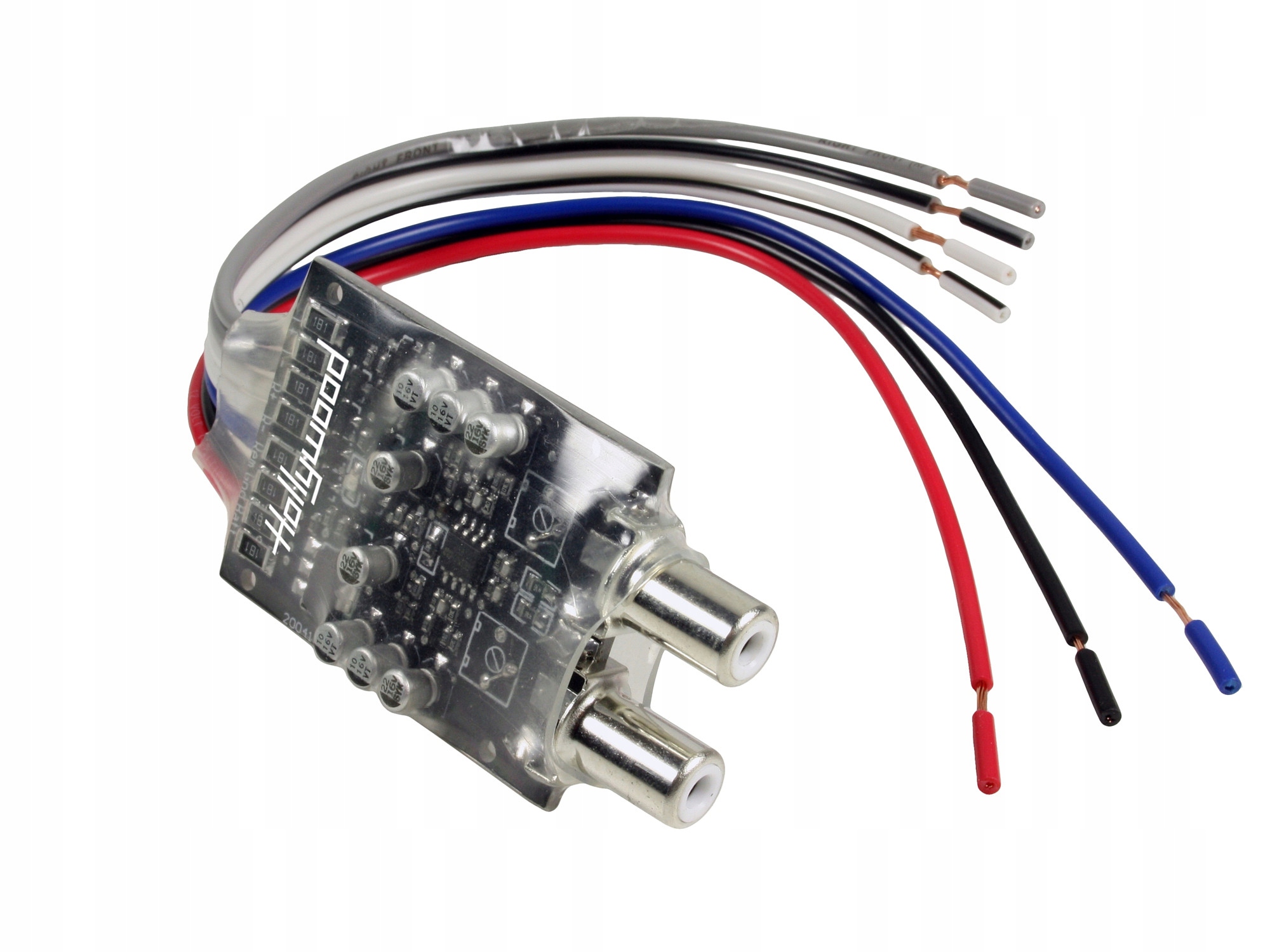

Hollywood Energetic HLC-30

Wysokiej jakości 2-kanałowy konwerter High/Low klasy Premium obniżający poziom sygnału audio z wyjść głośnikowych radioodtwarzacza do poziomu wejść sygnałowych RCA stosowanych w większości uniwersalnych wzmacniaczy samochodowych. Umożliwia podłączenie 2-kanałowego wzmacniacza mocy do radioodtwarzacza, który nie posiada liniowych wyjść sygnału audio RCA (CINCH). Konwerter został wyposażony w 2 niezależne kanały, filtr redukujący zakłócenie z instalacji samochodu oraz układ "Auto Turn ON/OFF REMOTE" do automatycznego załączania i wyłączania wzmacniacza. Dzięki zastosowaniu elementów elektronicznych SMD o wysokiej jakości oraz zaawansowanych procesów obróbki sygnału audio, konwerter zapewnia bardzo dobre brzmienie muzyki o znacznie lepszej jakości niż w przypadku wielu innych podobnych urządzeń w niższej cenie.

• wysokiej klasy 2-kanałowy konwerter sygnału audio High/Low w wersji dla instalatorów (bez obudowy)
• bardzo dobra jakość dźwięku
• technologia SMD
• układ "Auto Turn ON/OFF REMOTE" - generuje napięcie na wyjściu REMOTE (+12V, Max. 100mA) do załączania i wyłączania zewnętrznego wzmacniacza mocy
• przeznaczony dla radioodtwarzaczy o mocy wyjściowej do 2x50W RMS
• 2 kanały wejściowe o poziomie sygnału głośnikowego (High Level)
• 2 kanały wyjściowe o poziomie sygnału RCA (Low Level)
• filtr ograniczający zakłócenia od układu zapłonowego samochodu
• małe wymiary ułatwiające montaż - płytka 35 x 49 mm

OPIS POŁACZEŃ :

• Gnazda 2 x RCA

  wyjścia sygnału audio o poziomie RCA (Low) dla kanału lewego i prawego podłączane do wejść RCA we wzmacniaczu mocy

• Sekcja zasilania i wyjście Remote do sterowania wzmacniaczem - opis na płytce

  Gnd  –  przewód czarny – masa zasilania (-12V)  - podłączyć do masy zasilania radia, wzmacniacza lub do karoserii pojazdu

  Batt  –  przewód czerwony – zasilanie (+12V) - podłączyć do przewodu +12V/ACC (zał./wył. stacyką samochodu), np. przy złączu instalacji dla radioodtwarzacza

  Rem  –  przewód niebieski – wyjście Remote (nap. wyj. +12V / prąd maksymalny 100mA) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

• Sekcja wejść sygnału audio o poziomie głośnikowym (High) - opis na przewodach (nie na płytce)

  przewód biały (LF+) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)

  przewód biało-czarny (LF-) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)

  przewód szary (RF+) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)

  przewód szaro-czarny (RF-) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)

Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.
