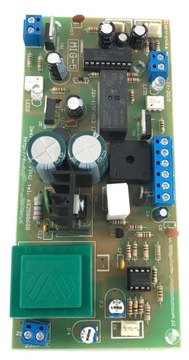

УНИВЕРСАЛЬНАЯ плата для контроллера Мигомат МИГ-5

Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawione słabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu - nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów... Chętnie pomożemy w ustaleniu przyczyny usterki.

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

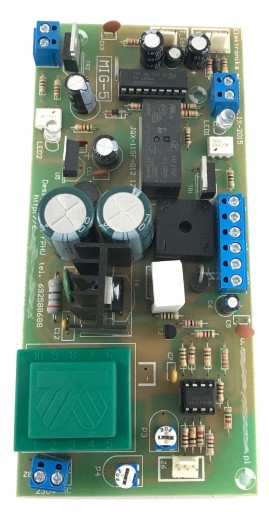

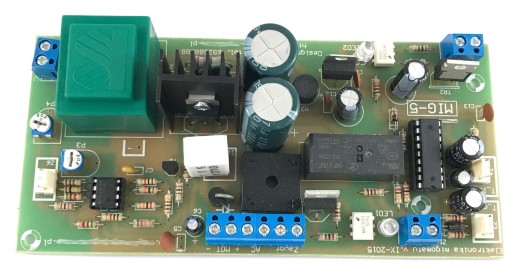

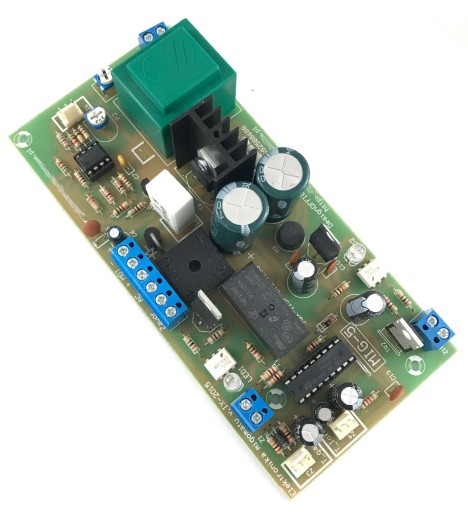

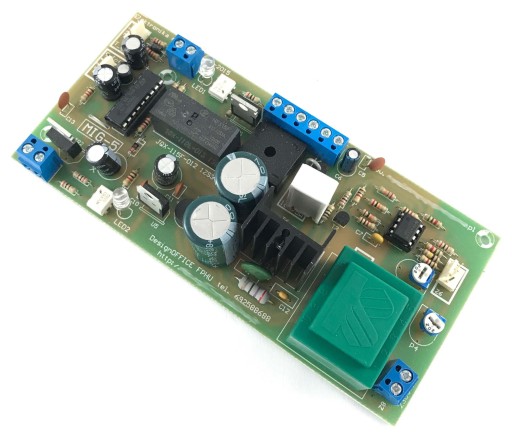

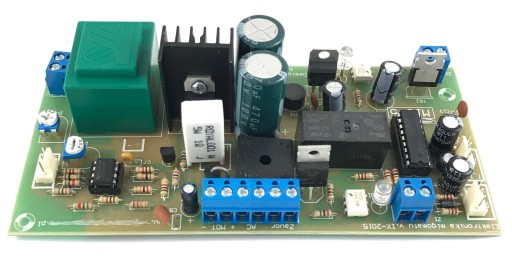

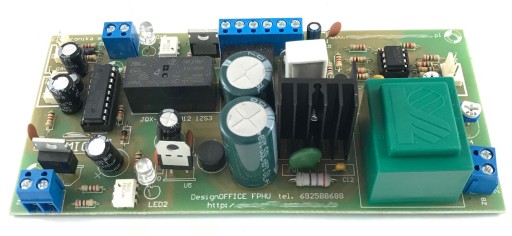

Uniwersalna płytka do migomatów (mig-5)

Można zamontować ją do każdego półautomatu spawalniczego z klasycznym transformatorem. Płyta PROFI MIG-5 posiada te same funkcje i parametry co opisana wyżej płyta "migomat 3" z tą różnicą, że nie ma przekaźników mechanicznych do załączania transformatora głównego i elektrozaworu gazu. Przekaźniki te zostały zastąpione łącznikami półprzewodnikowymi, co podnosi żywotność układu. Dodatkowo układ posiada większy radiator dla tranzystora mocy sterującego silnikiem podajnika.

Moduł realizuje następujące funkcje:

- Załączanie i wyłączanie transformatora głównego (sterowanie stycznikiem, bądź zespołem tyrystorowym jeśli taki jest w urządzeniu);

- Płynna regulacja prędkości podawania drutu w pełnym zakresie 0-100%

- Sterowanie wypływem gazu - gaz osłonowy podawany jest Z WYPRZEDZENIEM 0,2 sekundy przed rozpoczęciem spawania, wyłączenie wypływu gazu regulowane płynnie w zakresie 1-5 sekund. Dzięki temu proces spawania rozpoczyna się W OSŁONIE GAZU, nie ma opóźnienia jakie gaz potrzebuje od włączenia zaworu do dopłynięcia do uchwytu, wypływ gazu po zakończeniu spawania osłania rozgrzany fragment spoiny zapobiegając utlenianiu

- Sterowanie opóźnieniem wyłączenia prądu spawania w zakresie 0,1-0,5 sekundy - pozwala to - przy większych prędkościach podawania drutu "wypalić" do końca drut wysuwający się pod wpływem rozpędu - bezwładności podajnika drutu

- Posiada mostek prostowniczy i układ filtrujący zasilanie silnika podajnika drutu. Silnik podajnika może być zasilany z transformatora głównego, lub z oddzielnego transformatora - co jest zalecanym rozwiązaniem !

- Współpracuje z silnikami zasilanymi napięciami od 12V do 60V, zapewnia wydajność prądową 10A w wykonaniu standardowym

- System hamowania silnika;

Urządzenie kompletne uruchomione. Z potencjometrami regulacyjnymi, wszystkimi potrzebnymi złączami, dokładnym opisem i schematem połączenia.

Posiadam także styczniki (klasyczne i półprzewodnikowe) do tych migomatów, potencjometry regulacyjne, mostki prostownicze i inne elementy.

Prowadzę również serwis urządzeń spawalniczych, możliwa jest naprawa migomatu.
