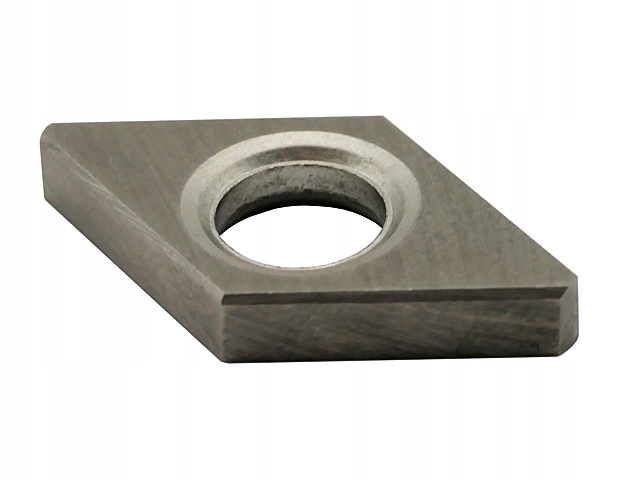

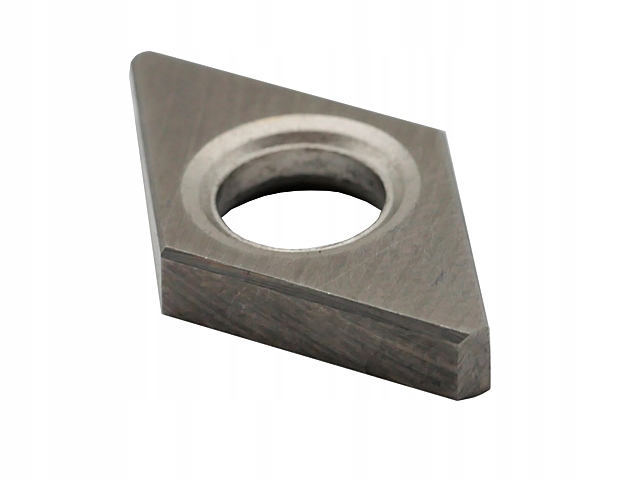

SHPD1504 ОПОРНАЯ ПЛАСТИНА ДЛЯ ПЛАСТИН DNGG DNMG

Płytka podporowa | kształt diament 55 stopni | do płytek DNGG, DNMG (SHPD1504)

Producent: DARMET

Właściwości i zastosowanie:

• Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
• Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
• Kształt płytki: diament 55°
• Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP4

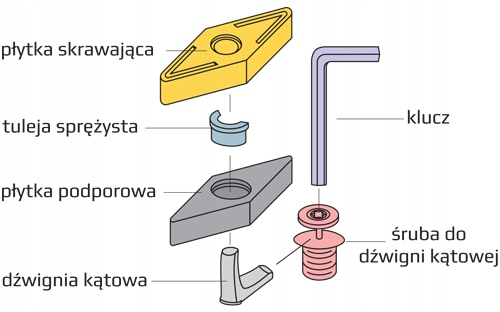

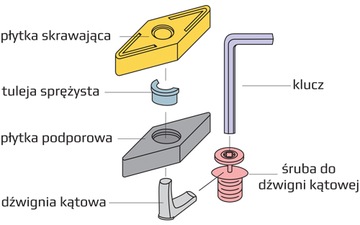

Płytka podporowa mocowana jest za pomocą:

• dźwigni kątowej LVP - w systemie mocowania P

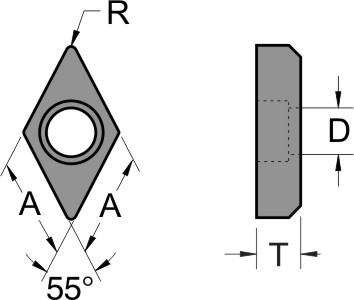

Dane techniczne:

• A: 13,5 mm
• R: 0,8 mm
• T: 3,2 mm
• D: 6,9 mm

System mocowania:

Płytka podporowa SHPD1504 pasuje do:

płytek skrawających:

• DNMG 150404 NN PVD
• DNMG 150408 NN PVD
• DNMG 150408 DM TS15C
• DNMG 150412 NN PVD
• DNMG 150412 DM TS15C
• DNMG 150412 DM TK10C
• DNMG 150604 NN PVD
• DNMG 150608 NN PVD
• DNMG 150608 DF TP15C
• DNMG 150608 DM TP25C
• DNMG 150608 DM TS15C
• DNMG 150608 DM TK10C
• DNMG 150612 NN PVD
• DNMG 150612 DM TP25C
• DNMG 150612 DM TK10C
• DNMG 150612 DM TS15C

noży tokarskich składanych

wewnętrznych:

• S32S-PDSNR/L15
• S40T-PDSNR/L15
• S32S-PDUNR/L15
• S40T-PDUNR/L15

zewnętrznych:

• PDJNR/L 2020K15
• PDJNR/L 2525M15
• PDJNR/L 3232P15
• PDJNR/L 2020K15-3
• PDJNR/L 2525M15-3
• PDJNR/L 3232P15-3
• PDNNR/L 2020K15
• PDNNR/L 2525M15
• PDNNR/L 3232P15
• PDNNR/L 2020K15-3
• PDNNR/L 2525M15-3
• PDNNR/L 3232P15-3
