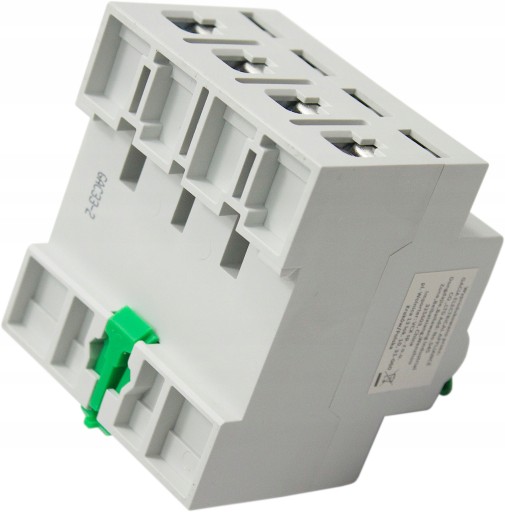

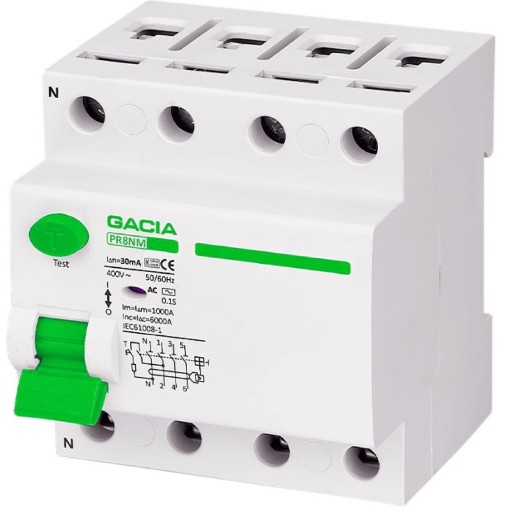

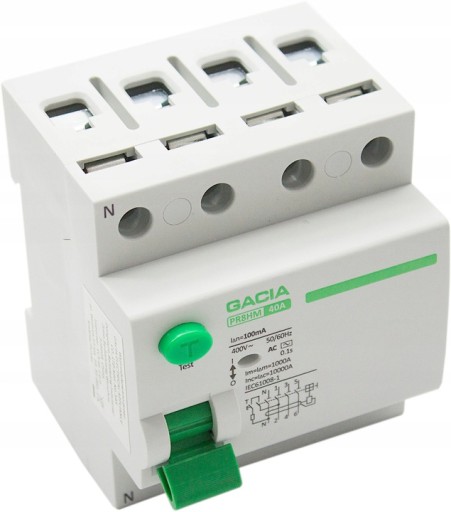

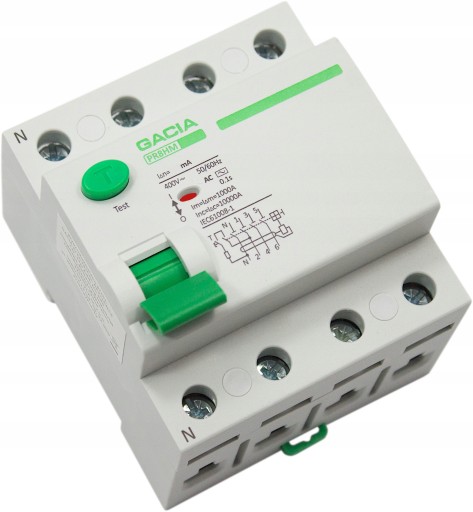

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ остаточного тока 40А 4П 30мА переменного тока GACIA

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY 40A 4P 30mA TYP AC

SR6HM GACIA

(TRÓJFAZOWA)

DANE TECHNICZNE:

Seria - SR6HM

Czułość - AC

Napięcie - 400V

Częstotliwość - 50/60 Hz

Prąd znamionowy - 40A

Liczba biegunów - 4P

Znamionowy prąd różnicowy - 30mA

Znamionowa zdolność łączeniowa prądu - 500A

Izolacja znamionowa - 500V

Odporność na udar napięciowy - 6000V

Czas wyzwolenia - 0,1s

Zdolność zwarciowa łączeniowa - 6 kA

Stopień ochrony - IP 20

Żywotność elektryczna - 4000

Żywotność - mechaniczna - 4000

Moment dokręcenia zacisków łączeniowych - 3Nm

Podłączenie szyny - grzebieniowa

Montaż - szyna DIN

Wyłącznik różnicowoprądowy SR6HM typu A/AC: (potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy (w użyciu są angielskie skrótowce RCD, od ‘residual current device’, i RCCB, od ‘residual current circuit breaker’) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie – możliwości powstania pożaru. Znajduje zastosowanie w budownictwie i przemyśle.Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Wyłączniki różnicowoprądowe linii SR6HM typu A/AC stosuje się w obwodach elektrycznych zasilanych prądem 50/60 Hz o napięciu znamionowym 230 V dla wyłączników dwu polowych i 400 V dla wyłączników cztero polowych i prądzie znamionowym 25 A do 63 A.Wyłączniki różnicowoprądowe linii SR6HM typu A/AC wykonanie są zgodnie z normą IEC/EN 61008-1.

Wyłączniki różnicowoprądowe linii SR6HM typu A/AC wyposażone są przycisk TEST służący do sprawdzania poprawnosci wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.
